Патент на изобретение №2322750

(54) СПОСОБ УПРАВЛЕНИЯ ПУСКОМ ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

(57) Реферат:

Изобретение относится к области электротехники и может быть использовано в системе тягового электропривода электроподвижного состава. Способ управления пуском электродвигателя постоянного тока с сериесной и шунтовой обмотками возбуждения состоит в том, что при пуске электродвигателя сначала шунтовую обмотку кратковременно включают встречно сериесной, а затем шунтовую и сериесную обмотки включают согласно и производят пуск. В результате обеспечивается плавное нарастание момента на валу электродвигателя и значительно увеличивается срок службы исполнительного механизма – механического дифференциала. 2 ил.

Изобретение относится к области регулируемого электропривода и может использоваться в системе тягового электропривода электроподвижного состава.

Сущность изобретения: способ управления двигателем постоянного тока смешанного возбуждения, содержащего обмотки сериесного и шунтового возбуждения, работающего на исполнительный механизм – механический дифференциал, позволяющий получить плавное нарастание момента на валу двигателя.

Изобретение предназначено для использования на подвижном составе горэлектротранспорта, имеющего один тяговый двигатель, связанный через редуктор или дифференциал с ведущими колесами.

Известны способы управления тяговым электродвигателем, применяемым, например, на троллейбусах (комплект электрооборудования тягового «КР-3001» для троллейбуса типа ЗИУ-682Г-012 и его модификаций ТУ 3456-011-41104970-01, комплект электрооборудования тягового «Динас-29М» руководство по эксплуатации ИДБМ.566441.029РЭ лист 16, 17 ТУ 16-99 ИДБМ.566441.020ТУ).

Из известных способов управления тяговым двигателем наиболее близкой по технической сущности является способ, описанный в ИДБМ. 566441.029РЭ лист 16, 17. Способ пуска электродвигателя смешанного возбуждения состоит в том, что для получения максимального пускового момента устанавливают максимальный ток в шунтовой обмотке возбуждения и максимальный ток в сериесной обмотке возбуждения, а сами обмотки включают согласно. Недостатком такого способа является скачкообразное изменение момента на валу двигателя, прикладываемого к шестерням дифференциала, что в течение достаточно короткого срока эксплуатации приводит к выкрашиванию зубьев шестерен дифференциала. Специфической особенностью тягового привода является то обстоятельство, что режим торможения всегда следует за режимом пуска или выбега, а следовательно, дифференциал представляет собой реверсивный редуктор, в котором при перемене знака момента происходит ударное включение шестерен.

Недостатком известного способа является как раз скачкообразное приложение тягового момента при переходе из режима торможения в режим пуска.

Предлагаемый способ управления пуском электродвигателя состоит в том, что при пуске электродвигателя сначала создается плавный пусковой момент на валу электродвигателя, для чего шунтовую обмотку кратковременно включают встречно сериесной, а затем шунтовую и сериесную обмотки включают согласно и производят пуск.

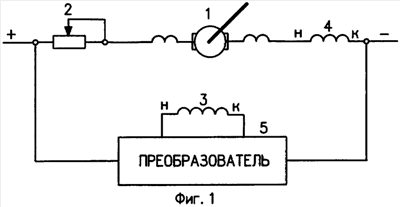

Данный способ может быть реализован с помощью устройства, изображенного на фиг.1, где:

1 – электродвигатель;

2 – пусковой реостат;

3 – шунтовая обмотка возбуждения;

4 – сериесная обмотка возбуждения;

5 – реверсивный транзисторный преобразователь;

Н и К – обозначение начала и конца соответствующих обмоток.

Устройство работает следующим образом.

Движок пускового реостата 2 ставится в положение, когда величина сопротивления 2 максимальна. Подается напряжение на клеммы «+» и «-». Начинает протекать ток якоря по цепи: «+», 2, 1, начало обмотки возбуждения 4-Н, конец обмотки возбуждения 4-К, «-», а также ток возбуждения шунтовой обмотки 3 по цепи: «+», преобразователь 5, конец обмотки возбуждения 3-К, начало обмотки возбуждения 3-Н, преобразователь 5, «-».

При этом потоки, создаваемые сериесной и шунтовой обмотками, вычитаются, что позволяет сформировать небольшой отрицательный момент на валу двигателя 1 (фиг.2 – пунктирная линия) до времени t₁.

По мере пуска двигателя 1 ток в шунтовой обмотке 3 уменьшается за счет изменения скважности работы транзисторов преобразователя 5, плавно увеличивая момент на валу двигателя 1, обеспечивая его плавный пуск, несмотря на скачкообразное изменение тока якоря (фиг.2 – сплошная линия).

Таким образом, решена задача обеспечения плавного нарастания момента на валу электродвигателя.

Формула изобретения

Способ управления пуском электродвигателя постоянного тока, содержащего обмотки сериесного и шунтового возбуждения, путем выведения токоограничивающего реостата, отличающийся тем, что обмотку шунтового возбуждения сначала включают встречно с сериесной обмоткой, устанавливают ток обмотки шунтового возбуждения максимальным и производят пуск, в процессе которого плавно уменьшают ток шунтовой обмотки до нуля, а затем обе обмотки включают согласно и устанавливают максимальный ток в обеих обмотках.

РИСУНКИ

PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение

Прежний патентообладатель:

Закрытое акционерное общество “Динамо-Плюс”

(73) Патентообладатель:

Закрытое акционерное общество “Всероссийский научно-исследовательский проектно-конструкторский и технологический институт кранового и тягового электрооборудования ОАО АЭК “Динамо” (ЗАО “ВНИПТИ ОАО АЭК “Динамо”)

Договор № РД0044152 зарегистрирован 02.12.2008

Извещение опубликовано: 10.01.2009 БИ: 01/2009
