Патент на изобретение №2322639

(54) СПОСОБ ПОДГОТОВКИ НЕФТЕШЛАМА К ТРАНСПОРТУ

(57) Реферат:

Изобретение относится к способам подготовки и перекачивания нефтепродуктов из дренажей и канализаций. В способе подготовки нефтешлама к транспорту, включающем подготовку нефтешлама в дренажном накопителе, оснащение подъемным механизмом нефтешламового накопителя дренажным накопителем с фильтром-теплообменником, компрессором, электрокотлом и циркуляционным насосом, производят подачу подогретого тосола по трубопроводу непосредственно в зону фильтрации нефтешлама, размещенного в дренажном накопителе, подогретый до 90°С нефтешлам подают в технологическую линию под давлением до 1 МПа насосом дискретной подачи нефтешлама в технологическую линию при максимальной высоте столба жидкости до 9 м, производят отбор загустевшего нефтешлама с верха технологической емкости для повторной фильтрации и отбора нефтешлама в технологическую емкость с помощью следящей поплавковой системы, для очистки фильтров насос дискретной подачи нефтешлама отключают. Техническим результатом изобретения является повышение технологических возможностей. 1 ил.

Изобретение относится к способам подготовки и перекачивания нефтепродуктов из дренажей и канализаций.

За аналог принят способ поготовки нефтешламовых эмульсий по RU 2116106.

К недостаткам известного технического решения следует отнести малую производительность процесса транспортирования очищенного нефтешлама.

Новое техническое решение направлено на повышение технологических возможностей способа подготовки и транспортирования нефтешлама с учетом факторов, ускоряющих упомянутый процесс.

Поставленная задача достигается тем, что в способе подготовки нефтешлама к транспорту, включающем подготовку нефтешлама в дренажном накопителе, оснащение с помощью подъемного механизма нефтешламового накопителя дренажным накопителем с фильтром-теплообменником, компрессором, электрокотлом и циркуляционным насосом, производят подачу подогретого тосола по трубопроводу непосредственно в зону фильтрации нефтешлама, размещенного в дренажном накопителе, подогретый до 90°С нефтешлам подают в технологическую линию под давлением до 1 МПа насосом дискретной подачи нефтешлама в технологическую линию (11) при максимальной высоте столба жидкости до 9 м, производят отбор загустевшего нефтешлама с верха технологической емкости для повторной фильтрации и отбора нефтешлама в технологическую емкость с помощью следящей поплавковой системы, для очистки фильтров насос дискретной подачи нефтешлама отключают.

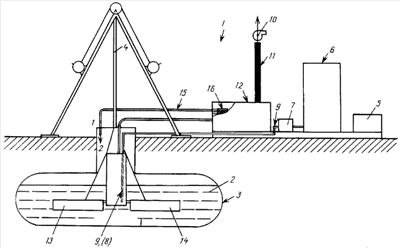

На чертеже изображена схема размещения оборудования для осуществления способа эксплуатации нефтешламового устройства.

Цифровые обозначения, используемые в графических материалах: нефтешламовое устройство (1); нефтешлам (2); дренажный накопитель (3); подъемный механизм (4); компрессор (5); электрокотел (6); циркуляционный насос (7); подогретый тосол (8); трубопровод (9); непосредственно в зону фильтрации нефтешлама (2), размещенного в дренажном накопителе (3), насос (10) дискретной подачи нефтешлама; технологическая линия (11); технологическая емкость (12); фильтр-теплообменник (13 и 14); следящая поплавковая система (15 и 16).

Описание способа.

Способ подготовки нефтешлама к транспорту, заключающийся в применении установки для переработки нефтешлама, отличается тем, что:

1) подготавливают нефтешлам (2) в дренажном накопителе (3);

2) подъемным механизмом (4) нефтешламовый накопитель оснащают дренажным накопителем (3) с фильтром-теплообменником (13 и 14), компрессором (5), электрокотлом (6) и циркуляционным насосом (7);

3) производят подачу подогретого тосола (8) по трубопроводу (9) непосредственно в зону фильтрации нефтешлама (2), размещенного в дренажном накопителе (3);

4) подогретый до 90°С нефтешлам подают в технологическую линию под давлением до 1 МПа насосом (10) дискретной подачи нефтешлама в технологическую линию (11) при максимальной высоте столба жидкости до 9 м;

5) производят отбор загустевшего нефтешлама с верха технологической емкости (12) для повторной фильтрации и отбора нефтешлама в технологическую емкость с помощью следящей поплавковой системы (15 и 16);

6) для очистки фильтров (13 и 14) насос (10) дискретной подачи нефтешлама отключают.

Пример осуществления способа.

Способ подготовки нефтешлама к транспорту, заключающийся в применении установки для переработки нефтешлама, выполняется таким образом, что:

– подготавливают нефтешлам (2) в дренажном накопителе (3);

– подъемным механизмом (4) нефтешламовый накопитель оснащают дренажным накопителем (3) с фильтром-теплообменником (13 и 14), компрессором (5), электрокотлом (6) и циркуляционным насосом (7);

– производят подачу подогретого тосола (8) по трубопроводу (9) непосредственно в зону фильтрации нефтешлама (2), размещенного в дренажном накопителе (3);

– подогретый до 90°С нефтешлам подают в технологическую линию под давлением до 1 МПа насосом (10) дискретной подачи нефтешлама в технологическую линию (11) при максимальной высоте столба жидкости до 9 м;

– производят отбор загустевшего нефтешлама с верха технологической емкости (12) для повторной фильтрации и отбора нефтешлама в технологическую емкость с помощью следящей поплавковой системы (15 и 16);

– для очистки фильтров (13 и 14) насос (10) дискретной подачи нефтешлама отключают.

Промышленная полезность нового технического решения.

Проблемой очистки нефтешлама занимается довольно большое число специалистов мира. Еще несколько лет назад эта проблема мало кого волновала и только теперь, после многих экологическим катастроф общество стало стремиться к экологической защите земной и водной поверхности от покрытия земли нефтепродуктами. Стали возникать реальные приспособления, с помощью которых люди могли бы защищать земноводную поверхность, покрытую нефтешламом. Предлагаемый способ подготовки нефтешлама к транспорту нашел применение в ряде районов Самарской области. Новый способ основан на применении специальных устройств, способных накапливать очищать и перекачивать очищенную нефть в емкости или подвижный транспорт.

Экономическая эффективность новой разработки несет в себе возможности совершенствования подходов и технологических приемов по очистке загрязненных территорий.

Формула изобретения

Способ подготовки нефтешлама к транспорту выполняется таким образом, что подготавливают нефтешлам в дренажном накопителе, подъемным механизмом нефтешламовый накопитель оснащают дренажным накопителем с фильтром-теплообменником, компрессором, электрокотлом и циркуляционным насосом, производят подачу подогретого тосола по трубопроводу непосредственно в зону фильтрации нефтешлама, размещенного в дренажном накопителе, подогретый до 90°С нефтешлам подают в технологическую линию под давлением до 1 МПа насосом дискретной подачи нефтешлама в технологическую линию при максимальной высоте столба жидкости до 9 м, производят отбор загустевшего нефтешлама с верха технологической емкости для повторной фильтрации и отбора нефтешлама в технологическую емкость с помощью следящей поплавковой системы, для очистки фильтров насос дискретной подачи нефтешлама отключают.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.04.2008

Извещение опубликовано: 10.06.2010 БИ: 16/2010
