Патент на изобретение №2322631

(54) ГИБКИЙ АРМИРОВАННЫЙ РУКАВ С ВАКУУМНОЙ ВСТАВКОЙ

(57) Реферат:

Изобретение относится к устройствам для транспортирования жидкостей под высоким давлением и подвергающихся периодическим воздействиям вакуума, в частности может быть использовано в трубопроводных системах судов. Рукав дополнительно имеет специальную вакуумную вставку, представляющую собой резиновый рукав, наружный диаметр которого совпадает с внутренним диаметром резинокордной оболочки или имеет меньший диаметр, снабженную по торцам привулканизованными металлическими наконечниками, а в резиновом массиве завулканизованы металлические кольца. Изобретение позволяет повысить надежность гибкого рукава, упростить конструкцию и технологию изготовления. 2 ил.

Изобретение относится к устройствам для транспортирования жидкостей под высоким давлением и подвергающихся периодическим воздействиям вакуума и может быть использовано, в частности, в судостроении в системах трубопроводов кораблей.

Известно устройство гибкого, армированного стальным кордом резинового рукава (патент RU №2020360 от 30.09.94 г.), состоящее из переходного и накидного фланцев, соединенных между собой шпильками при помощи гаек, ниппеля, фигурного бортового кольца, стального корда, закрепленного на ниппеле при помощи бандажа, при этом кромки корда завернуты в сторону внутреннего фланца.

Недостатком известного устройства является низкая надежность его использования в напорных трубопроводах, периодически подвергающихся воздействию вакуума.

Наиболее близким по технической сущности и достигаемому результату является устройство гибкого армированного рукава (а.с. SU №979777 от 07.12.82 г.), состоящего из внутреннего резинового слоя, спирали, силового каркаса, самогерметизирующего торцового элемента, ответного фланца трубопровода, кольца, накидного фланца, продольно-фиксирующего элемента, ниппеля, наружного резинового слоя и тканевых прокладок. Спираль при воздействии разрежения воспринимает на себя усилие, направленное на потерю устойчивости рукава в радиальном направлении, сохраняя тем самым его работоспособность.

Недостатком таких рукавов является сложность конструкции и изготовления, низкая надежность его работы.

Техническим результатом предлагаемого технического решения является повышение надежности работы гибкого армированного рукава, упрощение конструкции и технологи изготовления.

Для получения указанного результата гибкий армированный рукав дополнительно имеет специальную вакуумную вставку.

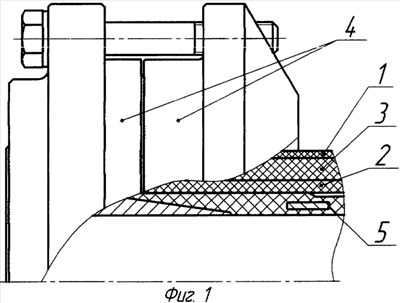

На фиг.1 представлено устройство гибкого армированного рукава с вакуумной вставкой. На фиг.2 – конструкция предлагаемой вакуумной вставки.

По конструкции гибкий армированный рукав с вакуумной вставкой представляет собой резинокордную оболочку, состоящую из покровного 1 и герметизирующего 2 слоев резины, между которыми расположен силовой каркас 3, зажимного механизма 4 и вакуумной вставки 5 (на чертеже вторая сторона не показана).

По конструкции вакуумная вставка представляет собой резиновый рукав, наружный диаметр которого совпадает с внутренним диаметром резинокордной оболочки или имеет меньший диаметр. Вставка по торцам снабжена металлическими наконечниками 1, привулканизованными к резиновому массиву 2, в котором завулканизованы металлические кольца 3.

Гибкий армированный рукав с вакуумной вставкой работает следующим образом.

При подаче рабочей среды под давлением внутрь элемента силовой каркас резинокордной оболочки не позволяет деформироваться рукаву в радиальном направлении; под периодическим воздействием вакуума вакуумная вставка воспринимает на себя усилие, направленное на потерю устойчивости рукава в радиальном направлении, сохраняя тем самым работоспособность рукава.

Технический результат – повышение надежности работы гибкого рукава, упрощение конструкции и технологии изготовления.

Формула изобретения

Гибкий армированный рукав, содержащий резинокордную оболочку и механизм зажима, отличающийся тем, что рукав дополнительно имеет специальную вакуумную вставку, представляющую собой резиновый рукав, наружный диаметр которого совпадает с внутренним диаметром резинокордной оболочки или имеет меньший диаметр, при этом вакуумная вставка снабжена по торцам привулканизованными металлическими наконечниками, а в резиновом массиве вставки завулканизованы металлические кольца.

РИСУНКИ
