Патент на изобретение №2322303

(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НЕФТЕШЛАМА

(57) Реферат:

Изобретение относится к области переработки нефтешлама и может быть использовано для чистовой подготовки нефтешлама после предварительного отделения из них воды и химических соединений. Устройство для разделения нефтешлама включает упругую муфту, поворотный вал муфты, закрепленный в двухопорном подшипниковом узле, корпус которого прикреплен к общему основанию устройства, кольцевой фланец, закрепленный на поворотном валу относительно шпоночного соединения его с шестерней и/или шкивом. Сборный корпус устройства, состоящий из приемного корпуса с патрубком для всасывания нефтешлама, соединенного с ним фильтрующего корпуса, имеющего фланцы, закрепленные между собой шпильками с гайками и стопорными шайбами, и переходящего в конический сборник спрессованного мусора с задвижкой, расположенного внутри сборного корпуса двухопорного поворотного шнека с изменяющимся шагом спирали. Фильтрующий корпус имеет, как минимум, один выходной патрубок с задвижкой, а фильтрующие отверстия выполнены коническими с увеличением диаметрального размера к периферии и разделены на секции с делением ячеек от 2,5 мм, 3-3,5 мм и 4-5 мм, каждая секция для отбора надлежащей дисперсности фракций твердого мусора выполнена с возможностью перекрытия. Технический результат – повышение эффективности разделения нефтешлама и технологических возможностей, снижение энергозатрат. 1 ил.

Изобретение относится к области переработки нефтешламов и может быть использовано для чистовой подготовки нефтешламов после предварительного отделения из них воды и химических соединений.

За аналог принят патент RU 2268781 С2.

К недостаткам известного технического решения следует отнести малую производительность процесса транспортирования очищенного нефтешлама.

Новое техническое решение направлено на повышение технологических возможностей способа подготовки и транспортирования нефтешлама с учетом факторов, ускоряющих упомянутый процесс.

К недостаткам аналога следует отнести малую производительность по отделению шламовых образований, переходящих в кек.

Поставленная задача достигается тем, что устройство для разделения нефтешлама, включающее упругую муфту, поворотный вал муфты, закрепленный в двухопорном подшипниковом узле, корпус которого прикреплен к общему основанию устройства, кольцевой фланец, закрепленный на поворотном валу относительно шпоночного соединения его с шестерней и/или шкивом, включающее сборный корпус устройства, состоящий из приемного корпуса с патрубком для всасывания нефтешлама, соединенного с ним фильтрующего корпуса, имеющего фланцы, закрепленные между собой шпильками с гайками и стопорными шайбами, и переходящего в конический сборник спрессованного мусора с задвижкой, расположенного внутри сборного корпуса двухопорного поворотного шнека с изменяющимся шагом спирали, при этом фильтрующий корпус имеет, как минимум, один выходной патрубок с задвижкой, а фильтрующие отверстия выполнены коническими с увеличением диаметрального размера к периферии и разделены на секции с делением ячеек от 2,5 мм, 3-3,5 мм и 4-5 мм, каждая секция для отбора надлежащей дисперсности фракций твердого мусора выполнена с возможностью перекрытия.

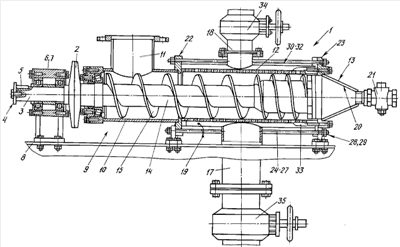

На чертеже ихображено рабочее положение грязеотделителя.

Цифровые обозначения: устройство для разделения нефтешлама (1); упругая муфта (2); поворотный вал (3); кольцевой фланец (4); шпоночное соединение (5); двухопорный подшипниковый узел (6); корпус подшипникового узла (7); основание (8); сборный корпус (9); приемный корпус (10); всасывающий патрубок (11); фильтрующий корпус (12); конический сборник (13); двухопорный поворотный шнек (14); спираль (15); патрубки (17 или 18); отверстия (19) перфораций; конический профиль (20); задвижка (21); фланцы (22 и 23); шпильки (24-27); гайки (28); стопорные шайбы (29); секции (30-32); ножи (33) для разделения спрессованного мусора; задвижки (34 и 35).

Описание устройства для разделения нефтешлама.

Устройство для разделения нефтешлама, отличающееся тем, что:

– устройство для разделения нефтешлама, включающее упругую муфту (2), поворотный вал (3) муфты (2), закрепленный в двухопорном подшипниковом узле (6), корпус которого прикреплен к общему основанию (8) устройства (1), кольцевой фланец (4), закрепленный на поворотном валу (3) относительно шпоночного соединения (5) его с шестерней и/или шкивом, включающее сборный корпус (9) устройства (1), состоящий из приемного корпуса (10) с патрубком (11) для всасывания нефтешлама, соединенного с ним фильтрующего корпуса (12), имеющего фланцы (22 и 23), закрепленные между собой шпильками (24-27) с гайками (28) и стопорными шайбами (29), и переходящего в конический сборник (13) спрессованного мусора с задвижкой (21), расположенного внутри сборного корпуса двухопорного поворотного шнека (14) с изменяющимся шагом спирали (15),

– при этом фильтрующий корпус (12) имеет, как минимум, один выходной патрубок (17 и/или 18) с задвижкой (34 и/или 35),

– а фильтрующие отверстия (19) выполнены коническими с увеличением диаметрального размера к периферии и разделены на секции с делением ячеек от 2,5 мм, 3-3,5 мм и 4-5 мм,

– каждая секция для отбора надлежащей дисперсности фракций твердого мусора выполнена с возможностью перекрытия.

Пример выполнения устройства.

Устройство для разделения нефтешлама выполнено таким образом, что:

1. устройство для разделения нефтешлама, включающее упругую муфту (2), поворотный вал (3) муфты (2), закрепленный в двухопорном подшипниковом узле (6), корпус которого прикреплен к общему основанию (8) устройства (1), кольцевой фланец (4), закрепленный на поворотном валу (3) относительно шпоночного соединения (5) его с шестерней и/или шкивом, включающее сборный корпус (9) устройства (1), состоящий из приемного корпуса (10) с патрубком (11) для всасывания нефтешлама, соединенного с ним фильтрующего корпуса (12), имеющего фланцы (22 и 23), закрепленные между собой шпильками (24-27) с гайками (28) и стопорными шайбами (29), и переходящего в конический сборник (13) спрессованного мусора с задвижкой (21), расположенного внутри сборного корпуса двухопорного поворотного шнека (14) с изменяющимся шагом спирали (15);

2. при этом фильтрующий корпус (12) имеет, как минимум, один выходной патрубок (17 и/или 18) с задвижкой (34 и/или 35);

3. а фильтрующие отверстия (19) выполнены коническими с увеличением диаметрального размера к периферии и разделены на секции с делением ячеек от 2,5 мм, 3-3,5 мм и 4-5 мм;

4. каждая секция для отбора надлежащей дисперсности фракций твердого мусора выполнена с возможностью перекрытия.

Промышленная полезность нового технического решения заключается в повышении технологических возможностей при подготовке нефтешлама, особенно при перекачивании нефтешлама в амбары для его отстоя и хранения, что предопределяет снижение затрат на его дальнейшую очистку от составляющих его компонентов и снижение энергозатрат на прогрев нефтешлама в зимних условиях нефтезалежей.

Экономическая эффективность нового изобретения заключается в простоте и избирательности приемов и операций очистки нефтешлама.

Формула изобретения

Устройство для разделения нефтешлама, включающее упругую муфту, поворотный вал муфты, закрепленный в двухопорном подшипниковом узле, корпус которого прикреплен к общему основанию устройства, кольцевой фланец, закрепленный на поворотном валу относительно шпоночного соединения его с шестерней и/или шкивом, сборный корпус устройства, состоящий из приемного корпуса с патрубком для всасывания нефтешлама, соединенного с ним фильтрующего корпуса, имеющего фланцы, закрепленные между собой шпильками с гайками и стопорными шайбами, и переходящего в конический сборник спрессованного мусора с задвижкой, расположенного внутри сборного корпуса двухопорного поворотного шнека, с изменяющимся шагом спирали, при этом фильтрующий корпус имеет, как минимум, один выходной патрубок с задвижкой, а фильтрующие отверстия выполнены коническими с увеличением диаметрального размера к периферии, и разделены на секции с делением ячеек от 2,5 мм, 3-3,5 мм и 4-5 мм, каждая секция для отбора надлежащей дисперсности фракций твердого мусора выполнена с возможностью перекрытия.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.04.2008

Извещение опубликовано: 10.06.2010 БИ: 16/2010
