Патент на изобретение №2322166

(54) СТОЛ УНИВЕРСАЛЬНЫЙ

(57) Реферат:

Изобретение относится к мебели, преимущественно мебели бытовой и производственной, а именно к конструкции многофункционального универсального стола, и обеспечивает расширение эксплутационных возможностей стола. Стол содержит корпус из жестко соединенных с верхним концом четырех стоек боковин, пакет из составной верхней и нижней раздвижной столешниц с опорными направляющими балками, жестко соединенными с нижней стороной каждой половинки раздвижной столешницы и расположенными в соответствующем пазу на верхней кромке двух противолежащих боковин с возможностью перемещения по ним. Каждая балка снабжена упорами на нижних сторонах, ограничивающими перемещение каждой половинки в горизонтальном направлении, противоположном друг другу. Корпус стола также снабжен средней доской, жестко установленной на верхнем торце между половинками раздвижной столешницы и имеющей отверстия для штырей средней доски верхней столешницы и накладки на нижней стороне для них с возможностью вертикального перемещения штырей по отверстиям средней доски корпуса и ее накладок. На боковых сторонах средней доски верхней столешницы петлями соединены откидные створки. На сопрягаемых сторонах створок и половинок раздвижной столешницы выполнены равно размещенные углубления, соответствующие габаритам и с глубиной каждого, равной половине толщины портативного компьютера, открытые соответственно у верхней столешницы – с нижней, а у раздвижной – с верхней сторон. На боковинах с пазами закреплена полка для аппаратуры, используемой с компьютером, а стол укомплектован вставками, соответствующими углублениям раздвижной столешницы. 5 з.п. ф-лы, 7 ил.

Изобретения относятся к мебели, преимущественно мебели бытовой и производственной, а именно – к конструкции столов многофункциональных и способам их использования.

Известные столы с малой функциональностью, выпускаемые мебельным производством, занимают большую площадь в помещении и загромождают пространство его располагаемой на них компьютерной и канцелярской аппаратурой. Применение жидкокристаллических мониторов лишь незначительно сглаживают остроту проблемы, не разрешая упомянутого противоречия. Известные в патентном фонде решения лишь частично улучшают и удобство использования и хранение аппаратуры. Например, стол с шарнирными полукрышками, шарнирно соединенными с основанием по а.с. СССР №936877, А47В 1/00 за 1982 год и стол раздвижной по а.с. СССР №436666, А47В 1/05 за 1974 год с двумя столешницами, подвижная из которых имеет опорные балки, соединенные штангой. В решении по пат. РФ №2050815, А47В 17/03 за 1995 год стол для персональной ЭВМ с устройством для установки, использования и хранения персонального компьютера (ПК) имеет секцию для размещения и перемещения ПК. Универсальный стол по пат. РФ №2094007, А47В 9/10, 9/12 за 1997 год снабжен шарнирно соединенной с корпусом крышкой и нижней, подвижной в вертикальной плоскости столешницей, перемещаемой посредством фермы со скалками. Известные столы – сейфы по пат. РФ №2031621, А47В 17/04, E04G 1/00 за 1995 год и по пат. РФ на ПМ №25262, А47В 17/03 за 2002 год имеют полости для размещения грузовой платформы или столешницы с приводом из двух трособлочных систем у первого или подъемник с электроприводом у второго под столешницами.

По пат. РФ №2131691, А47В 1/05 за 1998 год известен комплекс со встроенной аудио-, видеоаппаратурой с двумя выдвижными секциями и расположением аппаратуры над и под ними.

Наиболее близким к заявляемым устройству по технической сути является стол универсальный, описанный в патенте ЕР на И №1516557, А47В 1/02 за 2004 год. Он содержит корпус из жестко соединенных с верхним концом четырех стоек боковин, средней доски, жестко закрепленной на верхнем торце боковин, имеющей отверстия для штырей и накладки на нижней стороне с возможностью вертикального перемещения штырей по упомянутым отверстиям, пакет из составной верхней столешницы и раздвижной нижней столешницы с опорными балками на нижней стороне каждой половинки раздвижной столешницы, в направляющих пазах для фиксаторов в виде балок, жестко укрепленных на нижней стороне каждой половинки раздвижной столешницы и расположенных в направляющих пазах на верхних кромках пары противоположных боковин с возможностью перемещения по ним в противополжном направлении и снабженных ограничивающими горизонтальное перемещение половинок упорами на нижней стороне каждой балки.

Перечисленные в предыдущих абзацах решения обеспечивают сохранность по преимуществу за счет существенного усложнения изделия. Связано это с тем, что разработчики известных решений стремились обеспечить удобное использование стационарных ПК, имеющих достаточно заметные вес и габариты. Поэтому оправдано в них использование приводных средств и уменьшение выполняемых функций. Например, известные компьютерные столы практически невозможно применить в малогабаритных «хрущевках» как бытовой из-за его высокой себестоимости, а также вследствие практической невозможности использования для семейных застолий. Раздвижные столы достаточно удачно увеличивают рабочую площадь столешницы, но не решают задачу сохранности ПК, особенно портативных, повышенная компактность и цена которых являются дополнительным фактором, требующим обеспечения их сохранности для владельцев и повышенным соблазном для злоумышленников. Последнее обстоятельство делает вполне оправданным появление в патентном фонде неприемлимого для владельцев «хрущевок» по финансовому значению комплекса мебели для ПК с секциями для системного блока, камуфлированной за счет усложненного доступа к содержащейся в этой засекреченной полости аппаратуре. Функцию сейфа это решение выполняет лишь частично.

Двухтумбовая компоновка стола более приемлема для использования в производственных условиях, а для малогабаритных жилых помещений уместнее компоновка его с полостью на четырех стойках и возможностью периодического увеличения рабочей площади столешницы, т.е. раздвижные столы. Кроме того, фальшивые панели, маскируя нахождение дорогостоящей портативной аппаратуры, к тому же легко перемещаемой и потому пользующейся предпочтением у злоумышленников, все-таки недостаточно надежно обеспечивают сохранность ноутбука в случае настойчивого поиска его похитителем. Тем более, что известные столы ориентированных на стационарные компьютеры разработчиков имеют более высокую себестоимость из-за наличия в их конструкции приводов или механизмов ручного перемещения нижних плит с противовесами в том числе.

Изобретение решает задачу расширения эксплуатационных возможностей бытового стола посредством обеспечения удобства пользования и хранения портативного компьютера в промежутках между работой на нем с надежностью сейфа в малогабаритном жилом помещении.

Суть изобретения состоит в том, что содержащий корпус из жестко соединенных с верхним концом четырех стоек боковин, пакет из составной верхней и нижней раздвижной столешниц с опорными направляющими балками, жестко соединенными с нижней стороной каждой половинки раздвижной столешницы и расположенными в соответствующем пазу на верхней кромке двух противолежащих боковин с возможностью перемещения по ним, с упорами на нижней стороне каждой балки, ограничивающими перемещение каждой половинки в горизонтальном направлении, противоположном друг другу, стол универсальный снабжен корпусом со средней доской, жестко установленной на верхнем торце между половинками раздвижной столешницы и имеющей отверстия для штырей средней доски верхней столешницы и накладки на нижней стороне для них с возможностью вертикального перемещения штырей по отверстиям средней доски корпуса и ее накладок, на боковых сторонах средней доски верхней столешницы петлями соединены откидные створки, на сопрягаемых сторонах створок и половинок развижной столешницы выполнены равноразмещенные углубления, соответствующие габаритам и с глубиной каждого, равной половине толщины портативного компьютера, открытые соответственно у верхней столешницы – с нижней, а у раздвижной – с верхней стороны, на боковинах с пазами закреплена, например гибкими тягами полка для аппаратуры, используемой с ПК (совмещенного принтер-сканера или многофункционального устройства, модема, упаковки бумаги и распечаток информации из ПК), а стол укомплектовывают вставками, соотетствующими углублениям раздвижной столешницы.

Пазы на верхних кромках противолежащих боковин, балки на половинках раздвижной столешницы и кронштейны-ограничители случайного поворота половинок раздвижной столешницы в раздвинутом положении и накладки на нижней стороне средней доски корпуса смещены к соответствующей боковине корпуса, то есть обе балки каждой половики размещены между боковиной и накладкой.

Углубления в откидных створках верхней и половинках раздвижной столешниц отформованы из ударопрочного пластика или из композитного материала с полками по контуру для соединения с половинкой и створкой соответственно или отштампованы из металла, в том числе из листового металла, могут быть выполнены за одно целое и половинки и створки из перечисленных материалов.

Сопрягаемые створка и половинка столешниц могут иметь замковое устройство, фиксирующее пакет столешниц или сопрягаемые их части с корпусом стола.

Стол может иметь перемычки на стойках для установки на них концов нижней полки, выполненной с проемом для колесной тумбы с печатающим устройством на ней.

Нижняя полка может крепиться на отгибах боковых -образных и торцевых плоских панелей листовых или сетчатых, верхние отгибы которых соединены с боковинами корпуса стола.

Выполнение стола с пакетными полостями со вставками для углублений в половинках раздвижной столешницы и полкой или емкостью под пакетом столешниц обеспечивает улучшение эксплуатационных возможностей, конфиденциальность хранения с облегчением удобства и использования.

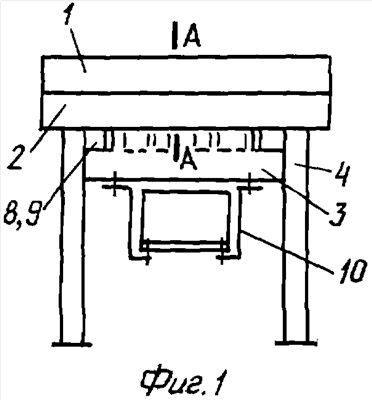

На фиг.1 показан заявляемый стол универсальный, вид сбоку на торец полки, на фиг.2 – вид на боковую продольную сторону стола и на фиг.3 – вид в плане на верхнюю столешницу. На фиг.4 – вид снизу на раздвижную столешницу (стойки условно не показаны), на фиг.5 – положение створок для выполнения распечатывания информации с ПК и на фиг.6 – стол подготовленный для сервировки к застолью с тумбой в проеме полки. На фиг.7 – примерная схема расположения аппаратуры на полке с тумбой в проеме.

Стол универсальный на фиг.1, 2 и 3 состоит из пакета столешниц – верхней 1, подвижной в вертикальной плоскости и раздвижной столешницы 2 с перемещением половинок ее в противоположных горизонтальных направлениях. Пакет столешниц установлен на корпусе из соединенных боковинами 3 стоек 4, на середине верхних кромок пары противолежащих боковин жестко укреплена средняя доска 5 корпуса, имеющая на нижней стороне накладки 6 с отверстиями для фиксирующих верхнюю столешницу на корпусе штырей 7. Другая пара противолежащих боковин 3, например поперечных (торцевых), снабжена пазами 8 для балок 9 половинок раздвижной столешницы, имеющих возможность перемещения по пазам. На нижней кромке каждой поперечной боковины на гибких тягах 10 укреплена полка 11.

Верхняя столешница 1 состоит из соединенных петлями 12 откидных створок со средней доской 13 с направляющими штырями 7, расположенными в отверстиях средней доски 5 корпуса и накладок 6 с возможностью их перемещения под весом верхней столешницы. Каждая створка верхней и половинка раздвижной столешниц снабжены углублениями, открытыми соответственно на сопрягаемых сторонах: углубления 14 створок – с нижней, а углубления 15 половинок – с верхней (фиг.2, 3, 4, 6). Каждое углубление 14 половинок раздвижной столешницы укомплектовано вставкой 16. По крайней мере одна полость из углублений 14, 15, например правой стороны пакета столешниц, имеет габариты и суммарную высоту, достаточные для свободного размещения в ней портативного ПК, например – Dell. Вставки 16 предназначены для обеспечения ровной рабочей поверхности столешниц в положении стола, подготовленного для включения принтера с целью распечатки информации из ППК или с дискеток. В остальное время вставки могут находиться в любом удобном для пользователя месте помещения, например на полке стола с проемом 20 для колесной тумбы 24 с принтером 17 на ней. При этом на полке достаточно места для пачки бумаги 21, модема 22 и дисковода 23 (фиг.6 и 7). Ящики (полки) тумбы 24 могут использоваться для хранения кабелей подключения принтера и модема к ППК и сети, хранение которых возможно также в другой полости пакета столешниц.

На нижней стороне каждой половинки консольно укреплены концы упомянутых балок 9 (фиг.1, 4, 5, 6).

В качестве печатающего устройства на полке 11 может размещаться принтер, совмещенный или многофункциональный. Балки 9 выполнены профилированными и имеют ограничительные упоры на нижней стороне, взаимодействующими с боковинами при выдвижении половинок (условно не показаны). На нижней стороне средней доски 5 каркаса стола укреплены кронштейны 19, отгибы которых предохраняют свободные концы блока 9 от непроизвольных поворотов от случайных вертикальных нагрузок на них и от наклона половинок раздвижных столешниц в выдвинутом положении. Для удобства пользования столом длина полки 11 может быть равной длине продольных боковин, а ее ширина – половине ширины поперечных сторон столешниц.

Используют заявленный стол универсальный следующим образом.

Пример I

Как письменный стол используют известным образом, при этом ППК и периферия к нему хранится в полостях 14, 15 пакета столешниц и на полке 11 с тумбой 24.

Пример II

В бытовом повседневном применении для приготовления и приема пищи, других традиционно выполняемых на столе операций – глажение после стирки, раскрой для шитья и т.п. стол используется, как и в первом примере, известным образом с размещением упомянутой аппаратуры и ППК в полостях 14, 15 столешниц и на полке 11. Этому способствует незагроможденность рабочей поверхности столешницы аппаратурой, а исключительная скрытность расположения дорогостоящего ППК способствует сохранности ее при случайном доступе в помещение лиц с преступным умыслом. При просто накрытом скатертью столе у неосведомленных посетителей не возникнет мысли о пакетных полостях и размещении ППК в них. Более того, имеется пример, когда осведомленный о ППК брат не смог найти его и не принес автору в поликлинику. Таким образом, даже при отсутствии замкового устройства и в полостях пакета из древесно-фанерных материалов функция стола-сейфа в заявленном решении значительно более эффективно обеспечивается.

Пример III

Для введения информации в ППК, отправки электронной почты, поиска информации в Интернете и других работ с компьютером, открыв на угол 20°-30° створку верхней столешницы, достают и устанавливают ППК на стол, включают его в сеть известным образом и, выполнив запланированную работу и отключив ППК, возвращают его в полость.

Пример IV

Для распечатки информации с ППК или гибких дисков на бумагу открывают створку верхней столешницы (правую или левую в зависимости от расположения принтера) и укладывают ее на смежную с ней створку. Затем выдвигают половинку раздвижной столешницы с ППК в ее углублении 15, заменяют его вставкой 16 (фиг.5) и включают ППК и принтер в сеть и к компьютеру. Через открывшееся после перемещения створки и половинки столешниц контролируют ход печати и после окончания работы приводят стол и аппаратуру в исходное состояние в обратном порядке.

Пример V

Для празднования торжественных дат стол выдвигают в середину помещения и поочередно приподняв створки согласно описанному в примере III образу убирают из пакетных полостей 14, 15 ППК и прочую аппаратуру на время торжества в другое место. Затем выдвигают по пазам 8 боковин 3 половинки раздвижной столешницы до упора их ограничительных выступов на балках 9 в соответствующую боковину, укладывают вставки 16 в углубления 15 половинок и расстилают на столешницах скатерть. Свободные концы балок 9 расплагаются при этом под средней доской каркаса стола 5 и над отгибами соответствующего кронштейна 19 (фиг.4, 6). Сервируют стол соответственно торжественности даты и количеству гостей известным образом, а после окончания застолья возвращают стол в исходное состояние в обратном порядке.

Пример VI

Если стол снабжен полкой 11 с проемом для тумбы 24 для распечатки информации из ППК или гибких дисков по желанию пользователя тумбу 24 с принтером или многофункциональным устройством на ней можно выдвинуть в удобное для работы место помещения, где после включения принтера и ППК в сеть распечатывают известным образом необходимый тираж бумажных носителей, после чего тумбу возвращают в проем 20 полки.

Промышленная применимость заявленных решений доказана описанием конструкции стола и примерами использования в вариантах его применения. К тому же этот вывод экспериментально подтвержден доработкой серийного раздвижного деревянного стола. При этой доработке в пакете древесно-фанерных столешниц выполнены углубления 14, 15 с глубиной, соответствующей толщине и габаритам ноутбука Dell. Приведенный в описании пример затруднений в обнаружении ППК в столешнице практически подтверждает возросшую степень надежности предотвращения хищений его, т.к. случайный похититель, не осведомленный о возможности размещения аппаратуры в столешнице, имеет мало шансов обнаружить его при дефиците времени на поиски его.

Также бесспорно улучшение удобства использования доработанного стола. Доработка стола выполнена в домашних условиях и с производственными возможностями мебельных фабрик это изменение технологии изготовления раздвижных столов не вызывает никаких сомнений в промышленной применимости ее. Более того эксплуатация доработанного стола выявила целесообразность и возможность увеличения создаваемых ею преимуществ стола. Для улучшения удобства распечатки информации с ППК или гибких дисков возможно применение в качестве распечатывающего устройства как малогабаритных и малопроизводительных принтеров, так и высокопроизводительных аппаратов. Благоприятствует промышленной применимости предложенных решений и тенденция развития технологии производства с ориентацией на производство совмещенных (2 в 1) или многофункциональных устройств для распечатки и копирования информации (3 в 1).

Формула изобретения

1. Стол универсальный, содержащий корпус из жестко соединенных с верхним концом четырех стоек боковин, пакет из составной верхней и нижней раздвижной столешниц с опорными направляющими балками, жестко соединенными с нижней стороной каждой половинки раздвижной столешницы и расположенными в соответствующем пазу на верхней кромке двух противолежащих боковин с возможностью перемещения по ним, с упорами на нижней стороне каждой балки, ограничивающими перемещение каждой половинки в горизонтальном направлении, противоположном друг другу, отличающийся тем, что он снабжен корпусом со средней доской, жестко установленной на верхнем торце между половинками раздвижной столешницы и имеющей отверстия для штырей средней доски верхней столешницы и накладки на нижней стороне для них с возможностью вертикального перемещения штырей по отверстиям средней доски корпуса и ее накладок, на боковых сторонах средней доски верхней столешницы петлями соединены откидные створки, на сопрягаемых сторонах створок и половинок раздвижной столешницы выполнены равно размещенные углубления, соответствующие габаритам, и глубиной каждого, равной половине толщины портативного компьютера, открытые соответственно у верхней столешницы – с нижней, а у раздвижной – с верхней стороны, на боковинах с пазами закреплена, например, гибкими тягами полка для аппаратуры, используемой с компьютером, а стол укомплектован вставками, соответствующими углублениям раздвижной столешницы.

2. Стол по п.1, отличающийся тем, что пазы на верхних кромках противолежащих боковин, балки на половинках раздвижной столешницы и кронштейны-ограничители случайного поворота половинок раздвижной столешницы в раздвинутом положении и накладки на нижней стороне средней доски корпуса смещены к соответствующей боковине корпуса, то есть обе балки каждой половики размещены между боковиной и накладкой.

3. Стол по п.1, отличающийся тем, что углубления в откидных створках верхней и половинках раздвижной столешниц отформованы из ударопрочного пластика или из композитного материала с полками по контуру для соединения с половинкой и створкой, соответственно,

или отштампованы из металла, в том числе из листового металла, или могут быть выполнены за одно целое и половинки и створки из перечисленных материалов.

4. Стол по п.1, отличающийся тем, что сопрягаемые створка и половинка столешниц могут иметь замковое устройство, фиксирующее пакет столешниц или сопрягаемые их части с корпусом стола.

5. Стол по п.1, отличающийся тем, что может иметь перемычки на стойках для установки на них концов нижней полки, выполненной с концевым проемом для колесной тумбы с печатающим устройством на ней.

6. Стол по п.1, отличающийся тем, что нижняя полка укреплена на отгибах боковых -образных и торцевых плоских панелей, листовых или сетчатых, верхние отгибы которых соединены с боковинами корпуса стола.
