Патент на изобретение №2321985

(54) СПОСОБ НАРЕЗКИ БОРОЗД И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Способ нарезки борозд заключается в том, что по оси предполагаемого ряда образуют бурт почвы путем ее перемещения к оси ряда со смежных междурядий. Затем в бурте формируют борозду. Бороздорез включает двухсторонний клин с отвалами и косопоставленные пластины, расположенные по бокам бороздореза и перед ним, причем режущая кромка пластин расположена горизонтально. Применение предлагаемого способа и устройства обеспечит более полное использование пахотного горизонта, а значит, и большую урожайность растений. 2 н. и 1 з.п. ф-лы, 1 табл., 8 ил.

Изобретение относится к областям сельскохозяйственного производства и машиностроения при выращивании овощных и других пропашных культур.

Известны способы посева (посадки) сельскохозяйственных культур, включающие предварительную нарезку борозд (Курюков И.А., Комиссарова А.Н. Ранние овощи. – М.: Колос, 1966, с.143; А.с. RU 917739, кл. А01С 5/00, опубл. в Бюл. изобретений №13-1982. Способ посева хлопчатника; А.с. RU №950218, кл. А01С 5/00, опубл. в Бюл. изобретений №30-1982. Способ посадки рассады сельскохозяйственных культур; Руденко Н.Е. Овощные культуры: Астраханская интенсивная технология (Н.Е. Руденко и др.) – М.: ВО «Агропромиздат», 1988, с.10).

Существенными недостатками известных способов является уменьшение объема пахотного слоя, используемого корневой системой растения для своего роста и развития.

Наиболее близким аналогом (прототипом) является способ нарезки борозд по патенту US 2187262, кл. А01В 13/16, опубл. 21.02.1939 (4 стр.), предусматривающий создание борозд и последующее их засыпание.

Совершенствование известных способов в предлагаемом изобретении заключается в перемещении дна борозды в верхние слои пахотного горизонта за счет нарезания борозд в предварительно сформированном бурте почвы, что приводит к увеличению объема пахотного слоя почвы, используемого растениями в процессе роста и развития при посеве (посадке) в борозду.

Технический результат достигается за счет нарезания посадочной (посевной) борозды из бурта почвы предварительно сформированного перемещением почвы к оси предполагаемого рядка из смежных междурядий. Технически это осуществляется оборудованием секции культиватора расположенными по бокам от оси рядка перед бороздорезом косопоставленными пластинами с горизонтально расположенной режущей кромкой.

Сущность изобретения заключается в том, что посевная борозда образуется не на ровной поверхности поля, а в бурте почвы, сформированном по оси предполагаемого рядка сгребанием почвы из смежных междурядий косопоставленными планками с горизонтально расположенными режущими кромками.

На фиг.1 показан вид сверху известного бороздореза.

На фиг.2 приведен разрез поля перед проходом бороздореза (Н – глубина вспашки).

На фиг.3 приведен разрез поля после прохода бороздореза и посева в дно борозды, (а – глубина посева семян, h_б – глубина борозды в пахатном слое, h_пб – полная глубина борозды).

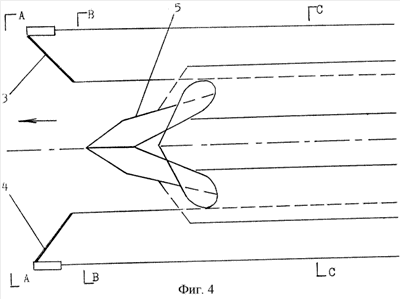

На фиг.4 приведен вид сверху предлагаемого устройства.

На фиг.5 приведен разрез поля перед бороздорезом после вспашки и предпосевной обработки.

На фиг.6 приведен разрез поля после прохода косопоставленных планок и образования бурта почвы.

На фиг.7 приведен разрез поля после прохода бороздореза.

На фиг.8 приведен вариант использования предлагаемого способа для нарезки гребней при возделывании, например, томатов в рассадной культуре под бескаркасным пленочным укрытием.

Предлагаемый способ заключается в последовательном выполнении таких операций, как образование бурта 1 (фиг.6) по оси предполагаемого ряда 2 двумя косопоставленными планками 3 и 4. При этом ширина и высота бурта регулируются шириной и глубиной хода планок (фиг.6).

Вслед за образованием бурта формируется борозда бороздорезом 5 (фиг.4) с двумя гребнями 6 и 7 (фиг.7).

Конструктивно способ осуществляется закрепленными на секции бороздорезом 5 и расположенными перед ним косопоставленными планками 3 и 4. Причем режущие кромки планок располагаются горизонтально, параллельно поверхности почвы в общем случае. Последнее условие важно с точки зрения борьбы с сорняками. Срезая слой глубиной h_п (фиг.6), мы уничтожаем проросшие в нем сорняки. Из этого слоя формирует бурт, засыпая сорняки, остающиеся неподрезанными на поверхности поля в зоне рядка. Сорняки, проросшие перед обработкой по оси рядка, срезаются носком и режущей кромкой бороздореза 5.

Примеры реализации

Пример 1.

Проведена оценка степени использования пахотного горизонта по прототипу и предлагаемому способу при различных параметрах глубины посадки и дна борозды. Расчеты проведены для глубины вспашки Н=25 см (табл.1).

Видно, что в реальных условиях использование пахотного горизонта по существующему способу не превышает 60%, в то время как по предлагаемому этот показатель может быть доведен до 100%. Это становится возможным, когда мощность бурта достаточна для нарезки борозды, дно которой расположено над поверхностью почвы на высоте, превышающей требуемую глубину посева (посадки).

Пример 2.

При возделывании в рассадной культуре, например, томатов под бескаркасными пленочными укрытиями, требуется соблюсти условие, чтобы к окончанию срока укрытия глубина борозды оставалась больше возможной высоты растения. В этом случае образующиеся при нарезке борозды гребни 6 и 7 (фиг.7) используются в качестве опоры для полиэтиленовой пленки 8.

При высоте растений к концу безморозного периода в 23-25 см глубина борозды при нарезке по существующему способу должна быть не менее 13-15 см. А это значит, что для размещения корневой системы будет использована не более 20% объема пахотного горизонта (см. табл.1).

Применение предлагаемого способа и устройства обеспечит более полное использование пахотного горизонта, а значит, и большую урожайность растений.

Формула изобретения

1. Способ нарезки борозд, заключающийся в том, что по оси предполагаемого ряда образуют бурт почвы путем ее перемещения к оси ряда со смежных междурядий, затем в бурте формируют борозду.

2. Способ по п.1, отличающийся тем, что почву для бурта снимают в междурядиях слоем равной толщины.

3. Бороздорез, включающий двухсторонний клин с отвалами, расположенные по бокам бороздореза и перед ним косопоставленные пластины с расположенной горизонтально режущей кромкой.

РИСУНКИ
