Патент на изобретение №2321851
|
||||||||||||||||||||||||||
(54) ОПРЕДЕЛИТЕЛЬ ПОВРЕЖДАЕМОСТИ КЛУБНЕЙ
(57) Реферат:
Изобретение относится к устройствам для изучения физико-механических свойств клубней картофеля и других корнеплодов, для определения уровня повреждаемости клубней картофеля при оптимизации работы картофелеуборочных машин, а также для оценки механических повреждений при селекции сортов картофеля, предназначенных для механизированного возделывания. Определитель содержит прутковую наклонную площадку. Корпус выполнен неподвижным каркасным в виде шестигранного параллелепипеда, вытянутого горизонтально, в вершинах которого установлены цепные звездочки. Пара цепных звездочек – ведущие. Технический результат направлен на приближение условий испытания к реальным условиям механизированной уборки картофеля. 2 з.п. ф-лы. 1 ил.
Изобретение предназначено для определения уровня повреждаемости клубней картофеля при оптимизации работы картофелеуборочных машин, а также для селекции сортов картофеля, предназначенных для механизированного возделывания. Изобретение относится к устройствам для изучения физико-механических свойств клубней картофеля и других корнеклубнеплодов и может быть использовано для определения уровня повреждаемости клубней картофеля при оптимизации работы картофелеуборочных машин, а также для оценки механических повреждений при селекции сортов картофеля, предназначенных для механизированного возделывания. Наиболее близким к изобретению по своей технической сущности и достигаемому результату является имитатор повреждений клубней по патенту №2110057, в котором с целью приближения условий испытания к реальным барабан имитатора выполнен из нескольких секторов, причем концы крайних прутков каждого сектора закреплены жестко, а концы прутков, расположенных между ними, закреплены посредством гибкого прорезиненного ремня, и снабжен кулачками. Недостатком известной конструкции является то, что условия испытаний клубней не полностью соответствуют реальным условиям возделывания и уборки картофеля. Так устройством не создаются такие динамические нагрузки, которые имеют место при реальной работе картофелеуборочных машин: поверхность внутри барабана имеет форму цилиндра, в то время как поверхность прутковых элеваторов плоская. Цель изобретения – приближение условий испытания к реальным условиям механизированной уборки картофеля. Поставленная цель достигается тем, что барабан выполнен шестигранным, причем вытянутым горизонтально в сечении. А прутковое полотно полностью аналогично полотну обычного пруткового элеватора стандартной картофелеуборочной машины. Сам барабан не вращается, а прутковое полотно движется благодаря ведущей звездочке, в зацепление с которой входит роликовая цепь, имеющаяся по боковым сторонам пруткового полотна. На чертеже изображен барабан предлагаемого определителя. Определитель повреждаемости клубней содержит корпус 1, представляющий собой металлический каркас в виде шестигранного параллелепипеда, вытянутого горизонтально, причем вершины двух вертикальных граней (передней и задней) соединены между собой жестко с помощью металлических профилей 8. В каждой вершине корпуса 1 установлены цепные звездочки: свободно вращающиеся 2 и ведущие 4, вращающиеся от электромотора. На все грани корпуса 1, кроме передней и задней (вертикальных), натянуто прутковое элеваторное полотно, по бокам которого имеется роликовая цепь, звенья которой входят в зацепление со звездочками 2 и 4. На полотне имеется прутковая лопасть, имеющая форму вил 6, и сзади него – окно 5. Кроме того, имеется наклонная площадка 7 и эллипсный встряхиватель 3. Предлагаемый определитель повреждаемости работает следующим образом. В корпус 1 засыпают порцию клубней через окно 5. Включают электродвигатель, и вращение передается ведущим звездочкам 4, которые приводят в движение прутковое полотно. Клубни картофеля пересыпаются по прутковому полотну и встряхиваются через определенный промежуток времени встряхивателем, затем клубни сгребаются вильчатой лопастью 6 и поднимаются на определенную высоту, откуда они падают на наклонную площадку 7 и, пересыпаясь по ней, падают на внутреннюю поверхность пруткового полотна корпуса 1. Затем цикл повторяется определенное количество раз, после чего клубни при обратном вращении полотна высыпают в подставленную тару. Применение предлагаемого устройства позволяет максимально приблизить экспериментальные испытания к реальным условиям механизированного возделывания и уборки клубней картофеля, что повышает точность определения повреждаемости клубней.
Формула изобретения
1. Определитель повреждаемости клубней, содержащий прутковую наклонную площадку, отличающийся тем, что корпус выполнен неподвижным каркасным в виде шестигранного параллелепипеда, вытянутого горизонтально, в вершинах которого установлены цепные звездочки, причем пара из которых – ведущие. 2. Определитель по п.1, отличающийся тем, что на корпус натянуто прутковое полотно, содержащее окно для загрузки и вильчатую лопасть, а также имеющее по бокам роликовую цепь, звенья которой входят в зацепление со звездочками. 3. Определитель по п.2, отличающийся тем, что снизу пруткового полотна имеется эллипсный встряхиватель.

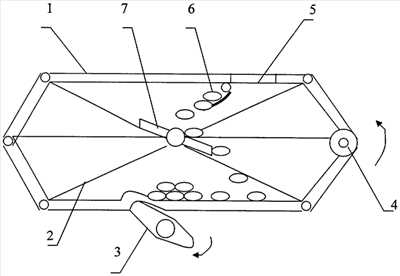

РИСУНКИ
|
||||||||||||||||||||||||||
