Патент на изобретение №2321794

(54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБОПРОВОДА

(57) Реферат:

Изобретение относится к трубопроводному транспорту и может быть использовано для перекрытия трубопроводов в технологических целях (монтаж, ремонт, испытания и т.п.). Каркас устройства образован фланцами, закрепленными посредством клемм и болтов в бобышках фланцев траверсами. В каркасе установлено стянутое шпильками сальниковое уплотнение, содержащее корпус, уплотняемую втулку, набивку и крышку. На одной из траверс установлен поворотный кронштейн, оснащенный вкладышами в виде глухого и кольцевого уплотняющих дисков. При необходимости перекрытия трубопровода демонтируют шпильки, сдвигают сальниковое уплотнение по втулке и поворотом кронштейна вводят между сальниковым уплотнением и фланцем глухой диск. Устанавливают шпильки и стягивают корпус сальникового уплотнения с фланцем через глухой диск, чем достигается перекрытие трубопровода для технологических целей. Технологическое перекрытие трубопровода проводится без изменения положения соединяемых труб при сохранении строительных размеров и показателей центрирования. 1 ил.

Изобретение относится к трубопроводному транспорту и может быть использовано для перекрытия трубопроводов в технологических целях (монтаж, ремонт, испытания и т.п.).

Известно устройство для технологического перекрытия трубопроводов, содержащее охватывающие трубопровод захваты и установленные в захватах поворотные вкладыши для перекрытия и пропускания потока транспортируемой среды (см. авторское свидетельство СССР №1592633). Захваты устанавливаются по обе стороны от места перекрытия, а поворотные вкладыши последовательно вводятся в соединение и удерживаются осью в необходимом положении.

Устройство не предназначено для работы на фланцевых соединениях.

Наиболее близким к предлагаемому решению является устройство для перекрытия трубопроводов (см. Гуревич Д.Ф, Шпаков О.Н., Заринский О.Н. Защитно-предохранительные устройства нефтегазового оборудования / Справочное пособие. – Л.: Недра, Ленингр. отд-ние, 1991. – 576 с., ил., с.47, 48). Устройство представляет собой доработанное фланцевое соединение, содержит два фланца с бобышками и съемный глухой вкладыш. Для перекрытия потока транспортируемой среды вкладыш зажимается между фланцами стяжными болтами. В бобышках одного фланца выполнены резьбовые отверстия под установку отжимных болтов с возможностью упора в глухие бобышки второго фланца и разведения фланцев при отпущенных стяжных болтах.

Известное устройство не приспособлено для работы на трубопроводах большого диаметра и магистральных трубопроводах. После ослабления стяжных болтов большая масса и жесткость соединяемых труб вызывают перекос фланцевого соединения и препятствуют разведению фланцев под установку вкладыша. Технологическое перекрытие трубопроводов сопровождается трудоемкими операциями центрирования и уплотнения фланцев.

Задача, решаемая предлагаемым изобретением, – сокращение эксплуатационных затрат на технологическое перекрытие действующих трубопроводов.

Технический результат от использования изобретения заключается в том, что технологическое перекрытие трубопровода производится без изменения положения соединяемых труб при сохранении строительных размеров и показателей центрирования.

Указанный результат достигается тем, что в устройстве для технологического перекрытия трубопроводов, содержащем фланцы с бобышками и вкладыши для перекрытия и пропускания потока транспортируемой среды, вкладыши размещены в поворотном кронштейне, а фланцы жестко связаны закрепленными в бобышках параллельно трубопроводу траверсами с образованием каркаса. В каркасе установлено сальниковое уплотнение так, что в одном фланце трубопровода закреплена уплотняемая втулка, а корпус уплотнения стянут с другим фланцем шпильками через один из вкладышей. Поворотный кронштейн установлен на одной из траверс.

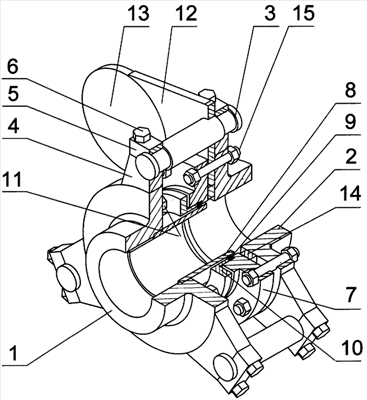

На чертеже представлен общий вид предпочтительной конструкции устройства.

Устройство представляет собой каркас, образованный фланцами 1, 2 и траверсами 3, закрепленными в бобышках 4 фланцев посредством клемм 5 и болтов 6. В каркасе установлено сальниковое уплотнение, содержащее корпус 7, уплотняемую втулку 8, набивку 9 и крышку 10, стянутые болтами 11. На одной из траверс установлен поворотный кронштейн 12, в котором размещены вкладыши для перекрытия 13 и пропускания 14 потока транспортируемой среды. Вкладыш 13 выполнен в форме глухого диска, а вкладыш 14 – в форме кольцевого диска. Уплотняемая втулка 8 сальникового уплотнения крепится во фланце 1, а корпус стянут с фланцем 2 через один из вкладышей шпильками 15.

Устройство работает следующим образом.

При необходимости перекрытия трубопровода демонтируют шпильки 15, сдвигают сальниковое уплотнение по втулке 8 и поворотом кронштейна 12 вводят между сальниковым уплотнением и фланцем 2 вкладыш 13 для перекрытия потока транспортируемой среды. Затем устанавливают шпильки 15 и стягивают корпус сальникового уплотнения с фланцем 2 через вкладыш 13.

После завершения работ в той же последовательности производят замену вкладыша 13 на вкладыш 14 для пропускания потока транспортируемой среды.

Промышленная применимость предлагаемого изобретения подтверждена стендовыми испытаниями и эксплуатацией установочной серии.

Производство предлагаемого устройства реализовано в условиях металлообрабатывающего завода.

Предлагаемое изобретение позволяет снизить эксплуатационные затраты на технологическое перекрытие трубопроводов.

Формула изобретения

Устройство для технологического перекрытия трубопроводов, содержащее фланцы с бобышками, вкладыши для перекрытия и пропускания потока транспортируемой среды, отличающееся тем, что вкладыши размещены в поворотном кронштейне, фланцы жестко связаны закрепленными в бобышках параллельно трубопроводу траверсами с образованием каркаса, в котором установлено сальниковое уплотнение, в одном фланце закреплена уплотняемая втулка, а корпус уплотнения стянут с другим фланцем шпильками через один из вкладышей, при этом поворотный кронштейн установлен на одной из траверс.

РИСУНКИ

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Рябинин Вячеслав Петрович

Вид лицензии*: НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “ЦЕНТР НОВЫХ ТЕХНОЛОГИЙ-СПЕКТР”

Договор № РД0055144 зарегистрирован 02.10.2009

Извещение опубликовано: 20.11.2009 БИ: 32/2009

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
