Патент на изобретение №2321649

(54) СПОСОБ ПОЛУЧЕНИЯ СИЛУМИНОВ

(57) Реферат:

Изобретение относится к области цветной металлургии и может быть использовано для приготовления сплавов на основе алюминия с кремнием – силуминов. Шихтовой кремний вводят в расплав алюминия. Перед введением в расплав шихтовый кремний нагревают в атмосфере водяного пара при 900-1000°С в течение 5-15 часов. Получают более низкие значения коэффициента линейного расширения силуминов в интервале 150-300°С. 1 табл.

Изобретение относится к области цветной металлургии и может быть использовано для приготовления сплавов алюминия с кремнием – силуминов.

Известен способ приготовления силуминов, включающий введение шихтового кремния в расплав алюминия, при этом кремний предварительно подвергают гальваническому наводороживанию в 20%-ном растворе серной кислоты (см. а.с. 527479, С22С 1/02, опубл. 05.09.1976, Бюл. №33).

Недостатком этого способа является получение высоких значений коэффициента линейного расширения во всем температурном диапазоне испытаний (20-450°С).

Наиболее близким к заявляемому по технической сущности и достигаемому результату является способ получения силуминов, включающий введение шихтового кремния в расплав алюминия, при этом кремний предварительно нагревают при температуре на 40-100°С ниже температуры солидуса, выдерживают при этой температуре в течение 4-10 часов и охлаждают в воде (см. а.с. 412269, кл. С22С 1/02, опубл. 25.01.1974, Бюл. №3).

Известный способ обеспечивает снижение значений коэффициента линейного расширения (КЛР) силуминов, однако это снижение недостаточно для доэвтектических силуминов, из которых зачастую изготавливают поршни ДВС, в интервале 150-300°С, т.е. в рабочем интервале эксплуатации поршней двигателей внутреннего сгорания (ДВС), в частности автомобиля.

Это обусловлено следующим: при обработке по известному способу нагретый шихтовый кремний с высоких температур охлаждают в воду, вокруг него образуется атмосфера влажного водяного пара, являющегося основным поставщиком водорода в кремний.

Задачей изобретения является снижение значений коэффициента линейного расширения силуминов в интервале 150-300°С.

Поставленная задача решается следующим образом: в способе получения силуминов, включающем введение шихтового кремния в расплав алюминия, шихтовый кремний перед введением в расплав нагревают в атмосфере водяного пара при 900-1000°С в течение 5-15 часов. Нагрев и выдержка шихтового кремния при температуре 900-1000°С в атмосфере водяного пара означает, что водяной пар перегрет и является окислительной средой. В связи с этим, согласно механизму У.Эванса, уменьшается содержание водорода в кремнии, т.е. по сути, такой нагрев является дегазирующим. Поэтому получение силуминов с использованием шихтового кремния, обработанного по предлагаемому способу, наиболее существенно снижает КЛР в интервале 150-300°С, т.е. в рабочем интервале температур эксплуатации поршней ДВС.

Выбранный температурный (900-1000°С) и временной (5-15 часов) режимы обработки шихтового кремния являются оптимальными для решения поставленной задачи.

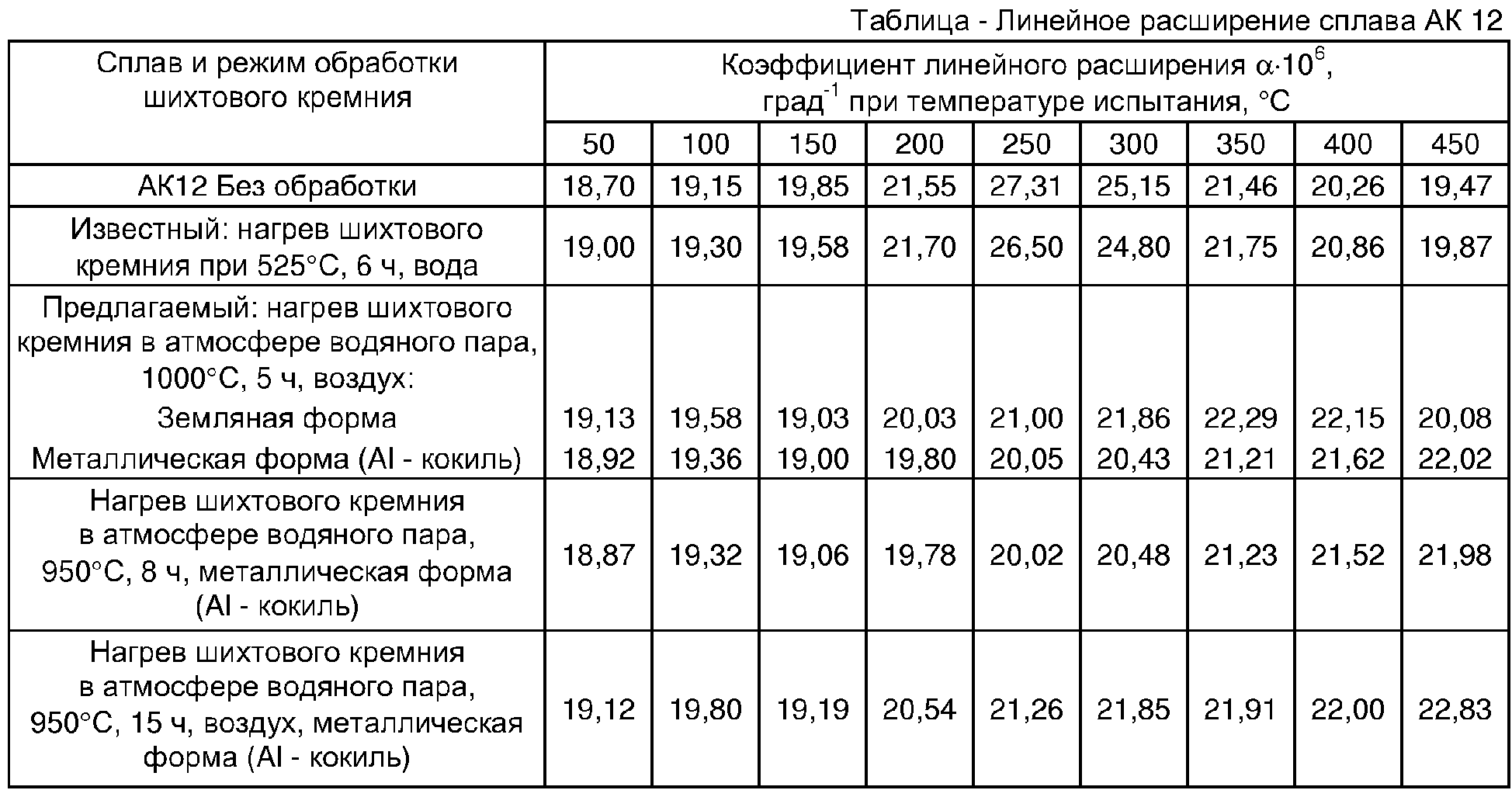

Пример. Испытания проводили на сплавах на основе Al – 11% Si. Приготовление сплавов проводили в алезидовом тигле, кремний вводили при температуре 730-750°С и выдерживали до полного растворения, заливку сплавов проводили с температуры 720°С в земляную форму и алюминиевый кокиль, подогретый до 100-150°С. Сплавы готовили на шихтовом кремнии без предварительной обработки и обработанном по известному и предлагаемому способам. Из отливок готовили дилатометрические образцы. Измерения КЛР проводили на дилатометре системы Шевенар. Результаты измерений приведены в таблице.

Как видно из приведенных результатов, использование предлагаемого способа получения силуминов с предварительной обработкой шихтового кремния позволяет снизить значение КЛР в интервале 150-300°С в среднем на (0,85-4,42)·10^-6, град^-1, что весьма существенно для повышения эксплуатационной стойкости поршней ДВС.

Формула изобретения

Способ получения силуминов, включающий введение шихтового кремния в расплав алюминия, отличающийся тем, что шихтовый кремний перед введением в расплав нагревают в атмосфере водяного пара при 900-1000°С в течение 5-15 ч.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.08.2008

Извещение опубликовано: 20.04.2010 БИ: 11/2010
