Патент на изобретение №2321624
|
||||||||||||||||||||||||||
(54) СПОСОБ ПЕРЕРАБОТКИ ЖИДКИХ ОТХОДОВ СПИРТОВОГО ПРОИЗВОДСТВА
(57) Реферат:
Изобретение относится к переработке отходов спиртового производства. Способ заключается в нейтрализации, коагуляции и отборе осажденного продукта, при этом нейтрализацию жидких отходов осуществляют при рН более 6 путем введения извести в количестве 0,3% от веса жидких отходов или аммиака, коагуляцию осуществляют путем введения мела в виде сухого порошка, или в виде смеси мела сухого порошка с воздухом, или в виде жидкой пасты с одновременно подаваемым воздухом, количество мела составляет 5-150 кг на тонну жидких отходов. Способ позволяет повысить технологичность переработки отходов спиртового производства. 1 ил.
Изобретение относится к переработке отходов спиртового производства и может быть использовано при переработке барды. Известен способ переработки послеспиртовой барды с получением кормопродукта, включающий анаэробную ферментацию путем последовательного воздействия на компоненты барды комплекса ферментов и кислотообразующих бактерий с получением культуральной жидкости и осадка белкового кормопродукта (см. патент РФ 2128688, МПК 7 С12F 3/10, опубл. 10.04.99). Недостатками такого способа являются сложность технологического процесса, его длительность и высокая стоимость. Известен способ очистки сточных вод спиртового производства с удалением взвешенных, коллоидных и растворенных органических и минеральных примесей физико-химическими методами, включающий коагуляцию, которую проводят гидроксидом алюминия, удаление органических минеральных примесей обратноосмотическими мембранами с диаметром пор не более (10-15)×10-10 м (см. патент РФ 2128688, МПК 7 С12F 3/10, опубл. 10.04.99). Недостатком известного технического решения является использование дорогостоящего реагента и дорогостоящего оборудования. Известен способ очистки жидких отходов спиртового производства, включающий удаление взвешенных, коллоидных и растворенных органических и минеральных примесей физико-химическими методами и осаждение их коагуляцией, причем согласно известному техническому решению предварительно разделяют отходы спиртового производства на крупные взвешенные вещества и грубый фильтрат, осаждение которого осуществляют введением глины ирлита (см. патент РФ 2220195, МПК 7 С12F 3/10 от 08.10.2001 – прототип). Недостатком известного способа является использование для осаждения взвешенных веществ глины ирлита – специфического продукта, залежи которого расположены исключительно на территории Северной Осетии. Транспортировка этого продукта в другие регионы страны существенно удорожает технологический процесс. Таким образом целью настоящего изобретения является повышение технологичности способа переработки отходов спиртового производства за счет использования для реализации процесса только легко доступных и широко распространенных реагентов и, как следствие, снижение энерго- и трудозатрат на очистку и переработку отходов спиртового производства. Указанная цель достигается тем, что в известном способе очистки и переработки жидких отходов спиртового производства, заключающемся в их нейтрализации, коагуляции и последующем отборе осажденного продукта, согласно предложенному изобретению нейтрализацию жидких отходов спиртового производства осуществляют до достижения их показателя рН более 6, предпочтительно 8, путем введения в емкость с жидкими отходами извести в количестве 0,3% от веса жидких отходов или аммиака, коагуляцию жидких отходов спиртового производства осуществляют путем введения в емкость с жидкими отходами мела в виде сухого порошка, или в виде смеси мела сухого порошка с воздухом, или в виде жидкой пасты-суспензии с одновременно подаваемым воздухом, при этом количество мела составляет 5-150 кг на тонну жидких отходов. На чертеже изображена установка для получения органоминеральных смесей из жидких отходов спиртового производства, где: 1 – емкость для барды; 2 – барда; 3 – подвод барды; 4 – разделительная сетка; 5 – отвод очищенной воды; 6 – осаженная смесь; 7 – иловый насос; 8 – патрубок; 9 – барботажная труба подачи реагентов; 10 – воздуховод; 11 – наклонное днище емкости; 12 – подвод реагента. Через подвод 3 барда 2 подается в емкость 1 длиной 10-20 метров, которая имеет наклонное днище 11. Через подвод 12 в барду 2 подается реагент для нейтрализации барды 2. Емкость 1 разделена на две части разделительной сеткой 4. Через барботажную трубу 9 с отверстиями в стенках в первую часть емкости 1 с жидкими отходами спиртового производства под давлением посредством насоса вводят мел в виде сухого порошка, или в виде смеси мела сухого порошка с воздухом, или в виде жидкой пасты-суспензии с одновременно подаваемым воздухом. Количество мела составляет 5-150 кг на тонну жидких отходов. Для лучшего перемешивания мела со взвешенными частицами барды для активизации нейтрализации кислотной барды, активизации коагуляции взвешенных частиц через воздуховод 10 с отверстиями в стенках, расположенный у днища 11 под барботажной трубой 9, подают воздух, пузырьки которого активно перемешивают полученную смесь. После коагуляции осажденная смесь 6 по наклонному днищу 11 через разделительную сетку 4 поступает во вторую часть емкости 1 – зону отстоя, после чего откачивают осаженную смесь 6 из органоминеральных веществ посредством илового насоса 7 через патрубок 8 из нижней части емкости 1. Очищенная вода выливается из емкости 1 через отвод 5. Для лучшей коагуляции взвешенных частиц барды 2 с мелом жидкие отходы спиртового производства нейтрализуют до достижения их показателя рН более 6, предпочтительно 8, известью в количестве 0,3% от веса жидких отходов или аммиаком. Откачанную жидкость и осажденную смесь 6 из органоминеральных веществ, которая более чем на 95% состоит из органической составляющей, смешивают в нужных пропорциях с минеральными компонентами, количество которых составляет 20-50% от общей массы полученного органоминерального удобрения, причем способ получения органоминеральных удобрений основан на изобретении по патенту РФ №2140408, включающем смешение торфа, карбамида, солей калия в присутствии фосфатов аммония и ретура продукта, грануляцию смеси и сушку продукта в токе теплоносителя, при этом фосфаты аммония вводят на стадии смешения компонентов и процесс ведут до образования однородной массы, соответствующей заданному составу удобрения, а сушку гранул осуществляют в токе теплоносителя с начальной температурой 450-750°С при средней скорости теплоносителя 45-60 м/с в течение 1,25-2,5 с. Предлагаемая технология совместно с использованием патента РФ №2140408 позволяет получать марки органоминеральных удобрений направленного действия под определенные культуры с различными соотношениями компонентов в зависимости от потребностей растений, состава почвы. При этом данная технология экологична и, не загрязняя окружающую среду, позволяет утилизировать отходы спиртового производства.
Формула изобретения
Способ переработки жидких отходов спиртового производства, заключающийся в их нейтрализации, коагуляции и последующем отборе осажденного продукта, отличающийся тем, что нейтрализацию жидких отходов спиртового производства осуществляют до достижения их показателя рН более 6, предпочтительно 8, путем введения в емкость с жидкими отходами извести в количестве 0,3% от веса жидких отходов или аммиака, коагуляцию жидких отходов спиртового производства осуществляют путем введения в емкость с жидкими отходами мела в виде сухого порошка или в виде смеси мела сухого порошка с воздухом или в виде жидкой пасты – суспензии с одновременно подаваемым воздухом, при этом количество мела составляет 5-150 кг на тонну жидких отходов.

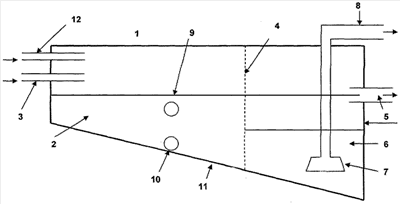

РИСУНКИ
PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение
Прежний патентообладатель:
(73) Патентообладатель:
Договор № РД0057396 зарегистрирован 26.11.2009
Извещение опубликовано: 10.01.2010 БИ: 01/2010
PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение
Прежний патентообладатель:
(73) Патентообладатель:
Договор № РД0068503 зарегистрирован 17.08.2010
Извещение опубликовано: 27.09.2010 БИ: 27/2010
|
||||||||||||||||||||||||||
