Патент на изобретение №2321447

(54) АГРЕГАТ ДЛЯ СМЕШЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение предназначено для смешения сыпучих материалов и может применяться в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности. Агрегат для смешения сыпучих материалов содержит дозаторы, устройство выгрузки, корпус, расположенные в корпусе отбойник и вал с диском, и приводы вращательного движения. Над диском размещен фланец, к которому прикреплены эластичные элементы. Отбойник выполнен гофрированным и снабжен устройствами деформации. Технический результат состоит в повышении эффективности устройства. 2 ил.

Предлагаемое изобретение предназначено для применения в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности.

Известен агрегат для смешения сыпучих материалов, содержащий дозаторы, смесительное устройство в виде расположенного в корпусе лопастного вала, ленточного транспортера [Патент РФ № 2132723, БИ № 19, 1999, МПК 6 А01С 1/00]. К недостаткам этого устройства следует отнести трение лопастей о ленту, приводящее к быстрому износу ленты, сложность обеспечения полного отбора материала с ленты, налипание материала, склонного к адгезии, на внутренние поверхности корпуса.

Наиболее близким к предлагаемому изобретению является агрегат для смешения сыпучих материалов, содержащий дозаторы, корпус, расположенный в корпусе вал с диском и укрепленными на нем лопастями, которые имеют окна, и прикрепленный к ним отбойный элемент. Агрегат имеет конические поверхности, содержит также барабаны с параллельными осями, на поверхности одного из которых имеются радиальные эластичные элементы. [Патент РФ № 2242272, БИ № 35, 2004, МПК В01F 3/18]. К недостаткам этого устройства следует отнести сложность конструкции и невысокое качество смешения.

Задача изобретения – создание агрегата для смешения сыпучих материалов сравнительно простой конструкции, обеспечивающего высокую эффективность смешения.

Поставленная задача достигается тем, что в агрегате для смешения сыпучих материалов, содержащем дозаторы, устройство выгрузки, корпус, расположенные в корпусе отбойник и вал с диском, и приводы вращательного движения, над диском размещен фланец, к которому прикреплены эластичные элементы, а отбойник выполнен гофрированным и снабжен устройствами деформации.

Наличие эластичных элементов способствует увеличению времени нахождения смеси в зоне смешения. Благодаря тому что отбойник выполнен гофрированным и снабжен устройствами деформации, происходит интенсивное искривление траекторий отраженных частиц, что приводит к эффективному перемешиванию.

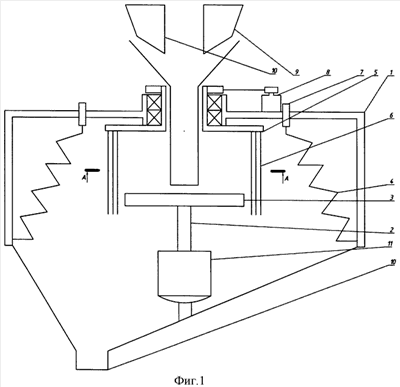

На Фиг.1 представлен агрегат для смешения сыпучих материалов.

На Фиг.2 представлено сечение А-А.

Агрегат для смешения сыпучих материалов, содержит дозаторы 9 и 10, корпус 1, расположенные в корпусе отбойник 4 с устройством деформации 7 и вал 2 с приводом вращательного движения 11 и укрепленным на нем диском 3, фланец 5, снабженный приводом 8, к торцу которого прикреплены эластичные элементы 6.

Агрегат для смешения сыпучих материалов работает следующим образом. Подлежащие переработке сыпучие материалы подаются дозаторами 9 и 10 на поверхность диска 3, разбрасываются им и взаимодействуют с эластичными элементами 6 фланца 5. Далее материал ударяется о гофрированную поверхность отбойника 4 и отражается. Готовый продукт выгружается через устройство выгрузки 8.

Предлагаемый агрегат для смешения сыпучих материалов позволяет при простой конструкции обеспечить хорошее смешение сыпучих.

Формула изобретения

Агрегат для смешения сыпучих материалов, содержащий дозаторы, устройство выгрузки, корпус, расположенные в корпусе отбойник и вал с диском, и приводы вращательного движения, отличающийся тем, что над диском размещен фланец, к которому прикреплены эластичные элементы, а отбойник выполнен гофрированным и снабжен устройствами деформации.
