Патент на изобретение №2320948
|
||||||||||||||||||||||||||
(54) ОГНЕВОЕ ФОРТИФИКАЦИОННОЕ СООРУЖЕНИЕ
(57) Реферат:
Изобретение относится к огневым фортификационным сооружениям войскового изготовления. Предложенное огневое фортификационное сооружение состоит из стен и перекрытия из земленосных мешков с грунтом и оборудовано амбразурой для ведения огня. Накат под перекрытием образован размещенными перпендикулярно продольной оси сооружения модулями локализатора ударных волн. Модули локализатора ударных волн состоят из деревянного каркаса, несущего бруса, минераловатной плиты и обтягивающей оболочки из акустически прозрачной ткани. Изобретение направлено на улучшение условий боевой работы расчета за счет снижения уровня силового воздействия на него ударной волны, возникающей в сооружении при стрельбе из образцов ракетно-артиллерийского вооружения. 2 ил.
Изобретение относится к области конструкции огневых фортификационных сооружений. В разработанных на настоящее время сооружениях закрытого типа [1] ограничена область боевого применения образцов ракетно-артиллерийского вооружения вследствие высокого уровня силового воздействия на расчет ударных волн, образующейся при стрельбе. Ударные волны, образующиеся при стрельбе, отражаясь внутри конструкции сооружения в результате наложения проходящей и отраженной системы ударных волн, приводят к увеличению импульсного избыточного давления выше предельно допустимых значений. В результате силового воздействия ударных волн на расчет возможно повреждение органов слуха (даже при использовании средств индивидуальной защиты слуха), и ухудшаются условия его боевой работы. Предлагаемое техническое решение позволяет значительно уменьшить импульсное избыточное давление до уровня допустимых значений и тем самым улучшить условия боевой работы расчета образца РАВ. Сущность решения заключается в следующем. В конструкцию существующего фортификационного сооружения, состоящего из стен и перекрытия из земленосных мешков с грунтом и оборудованного амбразурой для ведения огня [1], вместо наката перекрытия из бревен вводятся размещаемые перпендикулярно продольной оси сооружения модули локализатора ударных волн типа, состоящие из деревянного каркаса, несущего бруса, минераловатной плиты и обтягивающей оболочки из акустически прозрачной ткани. Основное назначение предлагаемого технического решения – изменение характеристик ударных волн [2]: Снижение уровня воздействия импульсного избыточного давления на расчет в сооружении происходит за счет размывания формы фронта ударных волн благодаря ребристой форме собранных модулей и поглощению энергии волн в структуре модуля. Модуль локализатора ударных волн, общий вид которого представлен на фиг.1, состоит из: 1 – деревянного каркаса; 2 – минераловатной плиты П-75 (ГОСТ 9573-96); 3 – обтягивающей оболочки из акустически прозрачной ткани (грубая хлопчатобумажная марля); 4 – несущего бруса. Модули размещаются перпендикулярно продольной оси сооружения вместо наката из бревен, что помимо основного их предназначения позволит уменьшить срок их изготовления и возводить сооружения в безлесной местности. Сооружение с локализаторами ударных волн модульного типа, представленное на фиг.2, состоит из: 5 – модули локализатора ударных волн модульного типа; 6 – стены и перекрытие сооружения из земленосных мешков БЗМ-72 с грунтом; 7 – амбразура; 8 – образец ракетно-артиллерийского вооружения. В ходе проведения стрельб из АТС-17 и РПГ-7 в сооружении существующей [1] и предлагаемой конструкции, проводились замеры импульсного избыточного давления в системе проходящих ударных волн датчиками, размещенными в районе головы стрелка. При обработке результатов экспериментов установлено уменьшение значений импульсного избыточного давления: Таким образом, в результате огневых испытаний предлагаемого сооружения стрельбой из образцов ракетно-артиллерийского вооружения, подтверждена работоспособность заявляемой конструкции. Литература 1. Альбом чертежей опытных окопов с противоосколочными козырьками для носимого ракетно-артиллерийского и огнеметно-зажигательного вооружения. НИР шифр «Тула». Дополнение №1. Объект 1658-01-15. – М.: 1ПФБ МО РФ, 2005. – 21 с. 2. Физика взрыва. / Под редакцией Л.П.Орленко. Т.1. – М.: ФИЗМАТЛИТ, 2002.- 823 с.
Формула изобретения

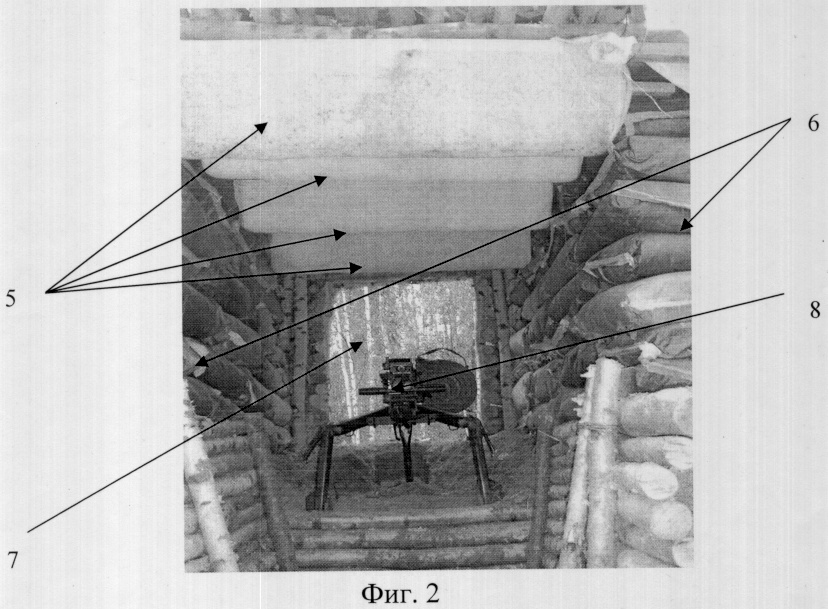

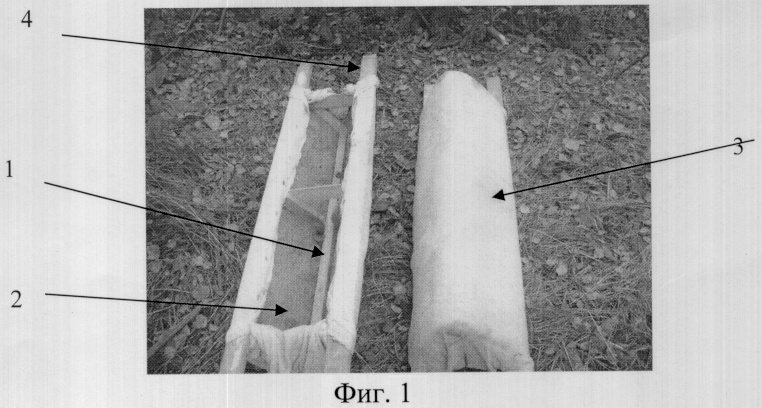

Огневое фортификационное сооружение, состоящее из стен и перекрытия из земленосных мешков с грунтом и оборудованное амбразурой для ведения огня, отличающееся тем, что накат под перекрытием образован размещенными перпендикулярно продольной оси сооружения модулями локализатора ударных волн, состоящими из деревянного каркаса, несущего бруса, минераловатной плиты и обтягивающей оболочки из акустически прозрачной ткани.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.01.2008
Извещение опубликовано: 10.10.2009 БИ: 28/2009
|
||||||||||||||||||||||||||
рm, кПа – максимального импульсного избыточного давления во фронте ударной волны;
, мс – длительности фазы сжатия импульсного избыточного давления;
Па·с – импульса положительной фазы импульсного избыточного давления.
– на 18,2% для АГС-17;
