(54) УСТРОЙСТВО ДЛЯ МАГНИТНОГО ОБЕССОЛИВАНИЯ НЕФТИ
(57) Реферат:
Изобретение относится к обессоливанию нефти и может использоваться на нефтяных промыслах при подготовке товарной нефти, а также при первичной переработке нефти. Устройство содержит корпус из немагнитного материала с нижним днищем, установленный на основание, имеющее гнездо, в котором расположен диск постоянного магнита. Внутри корпуса расположен верхний маточник в виде перфорированной крестовины, соединенный сваркой с выходным штуцером для обессоленной нефти, и нижний маточник для подачи исходной нефти, аналогичный верхнему маточнику. Оба маточника выполнены из немагнитных материалов. Технический результат состоит в повышении эффективности обессоливания и снижении затрат энергии. 1 з.п. ф-лы, 1 табл., 1 ил.
Изобретение относится к области нефтеперерабатывающей промышленности и может быть использовано нефтяными промыслами при подготовке товарной нефти, а также при первичной переработке нефти вместо электрообессоливающих установок (ЭЛОУ).
Недостатками этого устройства являются:
1. Высокое потребление электрической энергии;
2. Затраты тепловой энергии на подогрев эмульсии до 110°С;
3. Сложность конструкции электродов и способы их крепления к дегидратору.
Наиболее близким к заявленному устройству по технической сущности и достигаемому техническому результату является устройство для разделения водонефтяной эмульсии, содержащее корпус с крышкой и с контактным материалом, патрубками входа и выхода и расположенной снаружи корпуса магнитной системой /SU 1720680 A1, B01D 17/06, опубл. 23.03.92/. Корпус выполнен из двух вертикальных последовательно соединенных цилиндроконических частей разного диаметра, магнитная система расположена в нижней части корпуса, патрубок для выхода нефти расположен в верхней части корпуса, а выхода воды – в нижней.
Недостатком этого устройства является наличие контактного материала, выполненного или из окислов железа, магнетика, феррита, или в виде взвешенных в магнитном поле частиц, или в виде частично погруженного в эмульсию пучка струн или лент.
Настоящее изобретение направлено на повышение эффективности обессоливания и снижение затрат энергии.
Указанный технический результат достигается тем, что устройство для магнитного обессоливания нефти содержит корпус с нижним днищем, дренажный штуцер для отвода воды, выходной штуцер для обессоленной нефти и магнит. Корпус выполнен из немагнитного материала и установлен на основание, имеющее гнездо, в котором расположен диск постоянного магнита, дренажный штуцер для отвода воды расположен у нижнего днища корпуса. Внутри корпуса расположен верхний маточник в виде перфорированной крестовины, соединенной сваркой с выходным штуцером для обессоленной нефти, и нижний маточник для подачи исходной нефти, аналогичный верхнему маточнику и расположенный ниже уровня воды, при этом оба маточника выполнены из немагнитных материалов. Кроме того, нижний маточник расположен на высоте, равной 1/3 высоты корпуса устройства.

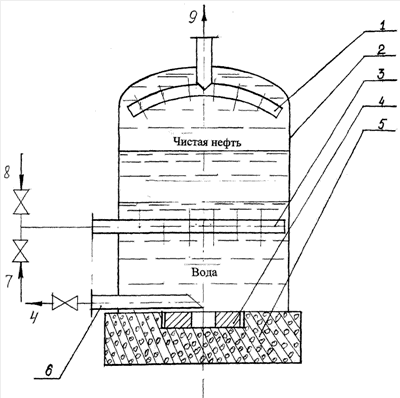

Изобретение поясняется чертежом, где представлен общий вид устройства.
Устройство для магнитного обессоливания нефти содержит корпус 2 из немагнитного материала (алюминий, коррозионно-стойкая сталь), который установлен на основание 5, в котором предусмотрено гнездо для диска постоянного магнита 4. Корпус 2 имеет следующие внутренние устройства (из немагнитных материалов): верхний маточник 1 в виде перфорированной крестовины, соединенной сваркой с выходным штуцером; нижний маточник 3 аналогичной конструкции, расположенный на высоте, примерно равной 1/3 высоты корпуса 2 устройства; дренажный штуцер 6, расположенный у нижнего днища.
Устройство для магнитного обессоливания нефти работает следующим образом.
Вода по трубопроводу 7 подается в корпус 2 устройства до уровня, превышающего уровень нижнего маточника 3. По трубопроводу 8 подается исходная нефть через маточник 3, обеспечивающий равномерное ее поступление по всему горизонтальному сечению устройства, в котором нефть подвергается тройному воздействию: промывке водой, уровень которой поддерживается на 20-30 см выше маточника 3, воздействию поля постоянного магнита, гравитации.
Обессоленная нефть отводится через маточник 1 и трубопровод 9 на склад, соленая вода через дренажный трубопровод 10 отводится на очистку.
Для изучения магнитного способа обессоливания собрана лабораторная установка, проведены многократные исследования, результаты и сравнительная характеристика условий электрического и магнитного способов приведены в таблице 1.
| Таблица 1 |
| Сравнительная характеристика условий обессоливания нефти |
| Условия |
Электрический способ |
Магнитный способ |
| Рабочее давление, МПа |
1 |
0,1 |
| Температура эмульсии, °С |
110 |
20 |
| Диаметр аппарата, м |
3,4 |
4,0* |
| Длинна аппарата, м |
16,4 |
6,4* |
| Объем аппарата, м3 |
160 |
80* |
| Пропускная способность, м3/ч |
160-225 |
80-112 |
| Напряжение на электродах, кВ |
11,5-16,5 |
– |
| Содержание солей в обработанной нефти, мг/л |
100 |
200 |
| * Параметры устройства приняты по теории подобия промышленной установки с лабораторной моделью. |
Для достижения производительности и необходимой степени обессоливания магнитного способа равными электрическому достаточно установить последовательно два магнитных устройства. При этом металлоемкость равноценна прототипу, а энергозатраты при магнитном способе практически отсутствуют.
Формула изобретения
1. Устройство для магнитного обессоливания нефти, содержащее корпус с нижним днищем, дренажный штуцер для отвода воды, выходной штуцер для обессоленной нефти и магнит, отличающееся тем, что корпус выполнен из немагнитного материала и установлен на основание, имеющее гнездо, в котором расположен диск постоянного магнита, дренажный штуцер для отвода воды расположен у нижнего днища корпуса, внутри корпуса расположен верхний маточник в виде перфорированной крестовины, соединенный сваркой с выходным штуцером для обессоленной нефти, и нижний маточник для подачи исходной нефти, аналогичный верхнему маточнику и расположенный ниже уровня воды, при этом оба маточника выполнены из немагнитных материалов.
2. Устройство по п.1, отличающееся тем, что нижний маточник расположен на высоте, равной 1/3 высоты корпуса устройства.
РИСУНКИ
