(54) АРМАТУРНЫЙ ЭЛЕМЕНТ
(57) Реферат:
Изобретение относится к области строительства, а именно к арматурным элементам для армирования строительных бетонных конструкций, и может быть использовано для армирования монолитных и сборных конструкций, в конструктивных элементах зданий и сооружений. Арматурный элемент выполнен из капроновой кордной ткани в виде жгута. Также он может быть выполнен из капроновой кордной ткани в виде полосы с прорезями в продольном направлении или в виде ленты. 2 з.п. ф-лы, 4 ил.
Изобретение относится к области строительства, а именно к арматурным элементам для армирования строительных бетонных конструкций, и может быть использовано для армирования монолитных и сборных конструкций, в конструктивных элементах зданий и сооружений.
Известен арматурный элемент по авторскому свидетельству СССР №1325152, кл. Е04С 5/07, 1987 г., содержащий стержень из стеклопластика, заключенный в оболочку в виде спиральной обмотки, которая образована из ленты стальной фольги, навитой с нахлестом ее витков.
Недостатками такого элемента являются его относительная сложность изготовления, использование металлической фольги.
Известен стержень для армирования бетона по патенту Российской Федерации №2220049, кл. В32В 17/04, Е04С 5/07, 2003 г., принятый заявителем за прототип. Он получен из волокнистого наполнителя, пропитанного полимерным связующим на основе эпоксидной диановой смолы, отвердителя – изометилтетрагидрофталиевого ангидрида и ускорителя полимеризации с последующим термоотверждением. В качестве волокнистого наполнителя используют стекловолокнистый ровинг, в качестве ускорителя связующее содержит триэтаноламин, а термоотверждение осуществляют при 120-140°С протягиванием пропитанного связующим стекловолокнистого ровинга через две термокамеры с инфракрасным излучателем и через камеру термостатирования в течение 180-240 с.
К недостаткам таких стержней относятся сложная технология их изготовления, применение дорогостоящих полимерных композиций, увеличивающих стоимость самих стержней.
Технической задачей изобретения является создание арматурного элемента с использованием недорогих полимерных материалов, но с высокими прочностными характеристиками, в качестве арматуры для бетона в тех зонах, где он подвержен растягивающим усилиям.
Поставленная задача решается тем, что в предлагаемом решении арматурный элемент выполнен из капроновой кордной ткани.
Кроме того, он выполнен из капроновой кордной ткани в виде жгута.
Кроме того, он выполнен из капроновой кордной ткани в виде полосы с прорезями в продольном направлении или без прорезей.

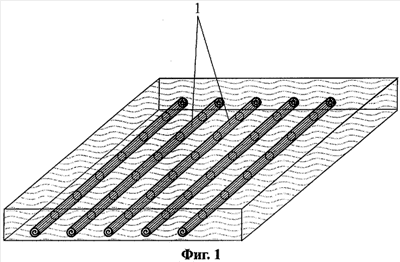

На фиг.1 изображен арматурный элемент из капроновой кордной ткани, выполненный в виде жгута или рулона;
на фиг.2 – арматурный элемент, выполненный в виде полосы;
на фиг.3 – арматурный элемент, выполненный в виде полосы с прорезями в продольном направлении;
на фиг.4 – расположение в изделии арматурных элементов в виде арматурной сетки.
Арматурный элемент выполнен из капроновой кордной ткани в виде рулона или жгута 1, сохраняющим свою форму либо за счет дополнительных связывающих средств – нитей, скобок и т.п., либо за счет пропитки полимерным связующим.
Возможно исполнение арматурного элемента из капроновой кордной ткани в виде полосы 2 из нескольких слоев ткани, располагая в бетоне продольные нити кордной ткани по направлению действия растягивающих усилий. Также возможно исполнение арматурного элемента из капроновой кордной ткани в виде полосы 3 с прорезями 4 в продольном направлении для лучшего сцепления арматурного элемента с бетоном.
Укладывают арматурный элемент в бетон следующим образом.
Перед заливкой бетона, независимо от формы исполнения, арматурный элемент подвергают предварительному натяжению, а затем заливают бетон, формируя изготавливаемую бетонную конструкцию. Также независимо от формы арматурных элементов их в изделии располагают либо в одном направлении, либо в поперечном и продольном направлениях, образуя арматурную сетку. Изготовленная бетонная конструкция с использованием капроновой кордной ткани в качестве арматуры обладает высокой прочностью на разрыв, намного дешевле конструкций с металлической арматурой и не уступает им по прочностным характеристикам.
Использование предлагаемого технического решения позволило создать недорогой, обладающий высокими прочностными характеристиками арматурный элемент, который можно использовать не только в качестве арматуры для бетона в тех его зонах, где он подвержен растягивающим усилиям, но открывает возможности более широкого использования арматурных элементов с капроновой кордной тканью.
Формула изобретения
1. Арматурный элемент для армирования бетонных изделий, выполненный из волокнистого материала, отличающийся тем, что в качестве волокнистого материала он содержит капроновую кордную ткань.
2. Арматурный элемент по п.1, отличающийся тем, что он выполнен из капроновой кордной ткани в виде жгута.
3. Арматурный элемент по п.1, отличающийся тем, что он выполнен из капроновой кордной ткани в виде ленты или полосы с прорезями в продольном направлении.
