(54) ПОДВОДНОЕ ТРАНСПОРТНОЕ СРЕДСТВО
(57) Реферат:
Изобретение относится к области подводного транспорта. Подводное транспортное средство содержит герметичный корпус с обтекателем и колесами, систему подвеса на канат подвесной канатной дороги, расположенные в корпусе системы управления и жизнеобеспечения, движитель. Система подвеса выполнена в виде опорных блоков, прикрепленных к корпусу холостого и приводного роликов и троса постоянной длины. Технический результат направлен на расширение функций подводных транспортных средств. 3 ил.
Изобретение относится к области подводного транспорта.
Известно подводное транспортное средство содержащее герметичный корпус с обтекателем, движитель, расположенные в корпусе системы управления и жизнеобеспечения [1]. К таким средствам относятся, например, подводные лодки, аквамобили. Последние снабжены колесами [2].
Задачей изобретения является расширение функций подводных транспортных средств.
Технический результат достигается тем, что подводное транспортное средство, содержащее герметичный корпус с обтекателем и колесами, движитель, расположенные в корпусе системы управления и жизнеобеспечения, снабжено системой подвеса на канат подвесной канатной дороги. Движитель расположен сбоку корпуса. Обтекатель снабжен замком для присоединения троса тягового механизма.

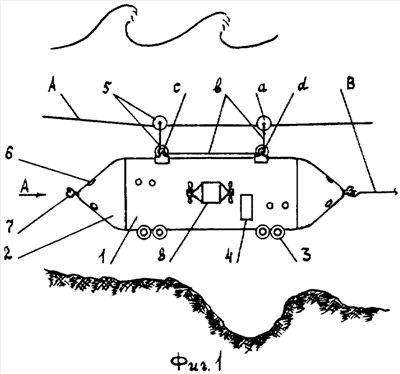

На фиг.1 изображено подводное транспортное средство, вид сбоку, на фиг.2 – вид по А на фиг.1, на фиг.3 показана система подвеса подводного транспортного средства на канат.
Подводное транспортное средство содержит герметичный цилиндрической формы корпус 1 с обтекателем 2 и колесами 3. В корпусе расположены системы жизнеобеспечения, включая системы вентиляции, освещения и др., и управления транспортным средством (не показаны). Колеса могут иметь привод. Корпус имеет люк (дверцу) 4 для ввода (вывода) пассажиров и грузов. Сверху к корпусу прикреплена система 5 подвеса на канат А подвесной канатной дороги (не показана). Система подвеса, включающая блоки a, постоянной длины трос b, холостой с и приводной d ролики, предназначена для удерживания подводного транспортного средства в горизонтальном положении. Обтекатель имеет застекленные смотровые окна 6. Обтекатель может быть снабжен замком 7 для присоединения троса В тягового механизма (не показан) канатной дороги или аналогичного транспортного средства (с образованием состава подводных транспортных средств). Для возвратно-поступательного перемещения подводного транспортного средства на большие расстояния оно может быть снабжено движителями 8, расположенными сбоку корпуса. Движитель, выполненный, например, в виде гребного винта, имеющего возможность вращения по и против часовой стрелки, жестко соединен с корпусом.
Подводное транспортное средство используют следующим образом. На береговой станции (не показана) подводное транспортное средство, имеющее в корпусе 1 системы – управления и жизнеобеспечения, принимает через люк (дверцу) 4 пассажиров и грузы. Затем транспортное средство, используя прикрепленные к корпусу колеса 3, переводят в водную среду (озера, реки, моря), например, с помощью тягового механизма (не показан), входящего в состав подвесной канатной дороги с канатом А. При этом подводное транспортное средство зависает на канате, опираясь на блоки а системы 5 подвеса. При наклоне каната система подвеса обеспечивает корпусу горизонтальное положение за счет поворота (вращения) приводного ролика d по часовой или против часовой стрелки. При этом трос b, имеющий постоянную длину, огибает холостой ролик с. Перемещение транспортного средства в водной среде может осуществляться с помощью присоединенного замком 7 к обтекателю 2 троса В тягового механизма (не показан) канатной дороги. Перемещение транспортного средства в водной среде может осуществляться также движителями 8. За перемещением транспортного средства можно наблюдать через смотровые окна 6.
Подводное транспортное средство может использоваться в качестве «подводного челнока» (в случае размещения одной опоры подвесной канатной дороги на одном берегу акватории, а другой опоры на другом берегу акватории) или «подводного фуникулера» (в случае размещения одной опоры подвесной канатной дороги на берегу акватории, а другой опоры на дне акватории).
Такое выполнение подводного транспортного средства расширяет его функции.
Источники информации
1. Политехнический словарь. – М.: Советская энциклопедия, 1976. – С.371.
2. Энциклопедический словарь юного техника. – М.: Педагогика, 1980. – С.301.
Формула изобретения
Подводное транспортное средство, содержащее герметичный корпус с обтекателем и колесами, систему подвеса на канат подвесной канатной дороги, расположенные в корпусе системы управления и жизнеобеспечения, движитель, отличающееся тем, что система подвеса выполнена в виде опорных блоков, прикрепленных к корпусу холостого и приводного роликов и троса постоянной длины.
