(54) ЩЕКОВАЯ ДРОБИЛКА

(57) Реферат:

Изобретение относится к дробильному оборудованию, а именно к щековым дробилкам. Дробилка содержит станину, наклоненную к горизонту неподвижную щеку и кинематически связанную с приводом подвижную щеку, формирующие камеру дробления, съемную футеровку неподвижной и подвижной щек. Неподвижная щека выполнена в виде колосниковой решетки с продольно ориентированными колосниками, закрепленными своими концами на станине с образованием под колосниками свободного пространства. Станина под колосниками выполнена с проемом в горизонтальной плоскости с возможностью разгрузки через него подрешетного продукта, а под нижними концами колосников снабжена поперечной балкой с наклонной поверхностью со стороны проема. Футеровка неподвижной плиты выполнена в виде установленных на колосниках отдельных футеровочных элементов П-образного профиля в поперечном сечении и Г-образного профиля в продольном направлении с возможностью опирания на верхние кромки колосников и фиксирования в верхней части станины своими выступающим частями, упора своими нижними кромками в поперечную балку и закрепления на станине с помощью съемной нажимной балки. Просвет между смежными футеровочными элементами принят равным размеру разгрузочной щели дробилки. Изобретение увеличивает пропускную способность дробилки, исключает переизмельчение материала. 1 з.п. ф-лы, 3 ил.

Изобретение относится к дробильному оборудованию, а именно к щековым дробилкам с наклонным расположением неподвижной щеки.

Известна щековая дробилка, содержащая станину, неподвижную и подвижную щеки, футеровку щек в виде съемных плит (Ревнивцев В.И., Денисов Г.А., Загоратский Л.П., Туркин В.Я. Вибрационная дезинтеграция твердых материалов. М., Недра, 1992, с.288-289. рис.6.2).

Недостатком дробилки является ограничение ее пропускной способности.

Известна щековая дробилка (прототип), содержащая станину, наклоненную к горизонту неподвижную щеку и кинематически связанную с приводом подвижную щеку, формирующими камеру дробления, съемную футеровку неподвижной и подвижной щек (там же, с.296-297, рис.6.6).

Недостатками известной щековой дробилки являются ограничение производительности из-за необходимости пропуска через камеру дробления материала с размерами кусков меньше размера выпускной щели дробилки, а также переизмельчение дробимого материала при производстве щебня.

Техническим результатом изобретения является повышение пропускной способности дробилки и исключение переизмельчения материала.

Технический результат достигается тем, что в щековой дробилке, содержащей станину, наклоненную к горизонту неподвижную щеку и кинематически связанную с приводом подвижную щеку, формирующими камеру дробления, съемную футеровку неподвижной и подвижной щек, согласно изобретению, неподвижная щека выполнена в виде колосниковой решетки с продольно ориентированными колосниками, закрепленными своими концами на станине с образованием под колосниками свободного пространства, станина под колосниками выполнена с проемом в горизонтальной плоскости с возможностью разгрузки через него подрешетного продукта, а под нижними концами колосников снабжена поперечной балкой с наклонной поверхностью со стороны проема, футеровка неподвижной плиты выполнена в виде установленных на колосниках отдельных футеровочных элементов П-образного профиля в поперечном сечении и Г-образного профиля – в продольном направлении с возможностью опирания на верхние кромки колосников и фиксирования в верхней части станины своими выступающим частями, упора своими нижними кромками в поперечную балку и закрепления на станине с помощью съемной нажимной балки, а просвет между смежными футеровочными элементами принят равным размеру разгрузочной щели дробилки. Колосники в своей средней части могут быть связаны между собой поперечиной.

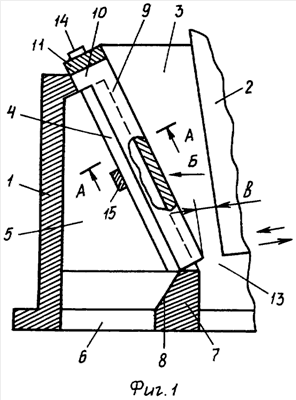

Щековая дробилка представлена на фиг.1 – продольный разрез, на фиг.2 – разрез А-А по фиг.1, на фиг.3 – вид Б по фиг.1.

Щековая дробилка содержит станину 1, наклоненную к горизонту неподвижную щеку и кинематически связанную с приводом подвижную щеку 2, формирующими камеру дробления 3, съемную футеровку неподвижной и подвижной щек. Неподвижная щека выполнена в виде колосниковой решетки с продольно ориентированными колосниками 4, закрепленными своими концами на станине 1 с образованием под колосниками свободного подколосникового пространства 5. Станина 1 под колосниками 4 выполнена с проемом 6 в горизонтальной плоскости с возможностью разгрузки через него подрешетного продукта, а под нижними концами колосников 4 снабжена поперечной балкой 7 с наклонной поверхностью 8 со стороны проема 6. Футеровка неподвижной плиты, состоящей из колосников 4, выполнена в виде установленных на колосниках 4 отдельных съемных футеровочных элементов 9 П-образного профиля в поперечном сечении и Г-образного профиля – в продольном направлении. Футеровочные элементы 9 установлены с возможностью опирания на верхние кромки колосников 4 и фиксирования в верхней части станины 1 своими выступающим частями 10, упора своими нижними кромками в поперечную балку 7 и закрепления на станине 1 с помощью съемной нажимной балки 11. Просвет а 12 между смежными футеровочными элементами 8 принят равным размеру b разгрузочной щели 13 дробилки, 14 – крепежный элемент, 15 – поперечина, связывающая колосники 4 в их средней части.

Щековая дробилка действует следующим образом. На колосники 4 устанавливают футеровочные элементы 9 и закрепляют их на станине 1 с помощью съемной нажимной балки 11 и крепежных элементов 14. При подаче в камеру дробления 3 материала и его дробления при колебаниях подвижной щеки 2 частицы материала, соответствующие по своим поперечным размерам крупности дробленого продукта, через просветы 12 между футеровочными элементами 9 попадают в подколосниковое пространство 5 и через проем 6 разгружаются из дробилки. При этом подрешетный продукт может объединяться с основным продуктом дробления или транспортироваться отдельно от него. Поперечина 15 обеспечивает необходимую жесткость колосниковой решетке, состоящей из колосников 4. Техническое решение может использоваться как в обычных щековых дробилках, так и в вибрационных.

Отличительные признаки изобретения позволяют увеличить пропускную способность дробилки при тех же ее параметрах за счет выведения из камеры не подлежащего дроблению продукта, а также исключить переизмельчение материала при производстве щебня и снизить энергопотребление.

Формула изобретения

1. Щековая дробилка, содержащая станину, наклоненную к горизонту неподвижную щеку и кинематически связанную с приводом подвижную щеку, формирующие камеру дробления, съемную футеровку неподвижной и подвижной щек, отличающаяся тем, что неподвижная щека выполнена в виде колосниковой решетки с продольно ориентированными колосниками, закрепленными своими концами на станине с образованием под колосниками свободного пространства, станина под колосниками выполнена с проемом в горизонтальной плоскости с возможностью разгрузки через него подрешетного продукта, а под нижними концами колосников снабжена поперечной балкой с наклонной поверхностью со стороны проема, футеровка неподвижной плиты выполнена в виде установленных на колосниках отдельных футеровочных элементов П-образного профиля в поперечном сечении и Г-образного профиля в продольном направлении с возможностью опирания на верхние кромки колосников и фиксирования в верхней части станины своими выступающим частями, упора своими нижними кромками в поперечную балку и закрепления на станине с помощью съемной нажимной балки, а просвет между смежными футеровочными элементами принят равным размеру разгрузочной щели дробилки.

2. Щековая дробилка по п.1, отличающаяся тем, что колосники в своей средней части связаны между собой поперечиной.
