Патент на изобретение №2320295

(54) ИСКУССТВЕННЫЙ ХРУСТАЛИК ГЛАЗА

(57) Реферат:

Изобретение относится к офтальмохирургии. Данное устройство содержит гаптическую и оптическую части. Гаптическая часть выполнена в виде кольца с возможностью изменения геометрической формы кольца. Внутренняя поверхность кольца соединена с торцевой поверхностью оптической части, выполненной с возможностью возвратно-поступательного движения вдоль оптической оси искусственного хрусталика глаза, по крайней мере, тремя участками логарифмических спиралей, изогнутых в одну сторону по часовой стрелке, выполненных с возможностью изменения своей кривизны, в плоскости кольца и в пространстве, вместе с оптической частью. Причем на поверхности кольца образованы, по крайней мере, три вогнутых криволинейных разомкнутых участка, обращенных выпуклостью в сторону оптической части, а разомкнутой частью – в сторону, противоположную оптической части, и расположенные на одинаковом угловом расстоянии друг от друга, с возможностью изменения формы незамкнутого криволинейного участка и гаптической части. Использование искусственного хрусталика позволяет расширить арсенал аккомодирующих хрусталиков глаза. 2 ил.

(56) (продолжение):

CLASS=”b560m”acrylic intraocular lens: case report and clinicopathologic correlation. J. Cataract Refract Surg. 2006 Jan; 32(1):158-61 (Реферат в PubMed, PMID: 16516796).

Изобретение относится к области медицины, а более конкретно к офтальмохирургии.

Известен искусственный хрусталик глаза ИХГ, состоящий из множества оптических слоев с разными коэффициентами преломления (патент США №4731078, 1988 г.). Изменение оптической силы ИХГ достигается либо путем изменения индекса преломления одного из жидких слоев, либо изменением кривизны поверхности слоя, граничащего с жидкой средой. Изменение индекса преломления одного из жидких слоев хрусталика может контролироваться силой электромагнитного поля. Изменение оптической силы ИХГ может обеспечивать зрение вдаль и вблизи, кроме этого возможно постепенное увеличение силы ИХГ для ясного зрения на всем протяжении от дальних до ближних объектов. Изменение силы ИХГ может осуществляться и за счет энергии пьезоэлектрического материала. Последние могут быть вмонтированы в гаптические элементы ИХГ. Однако данный ИХГ обладает существенным недостатком: у него недостаточная аккомодация, кроме того, он является достаточно сложной конструкцией.

Известен искусственный хрусталик глаза (ИХГ), содержащий гаптическую и оптическую часть (пат. США №4790847, 1988 г.).

Это аккомодирующий ИХГ, механизм действия которого связан с сокращением и ослаблением цилиарной мышцы. Особенностью конструкции этой модели ИХГ является расположение оптической части линзы непосредственно за передней капсулой хрусталика, а гаптические элементы, имея специальные формы, контактируют с капсулой хрусталика в области прикрепления хрусталиковых связок. Гаптические элементы центрируют оптику и поддерживают ее положение за передней капсулой. Они же обеспечивают перемещение оптической части вперед при сокращении цилиарной мышцы для фокусирования объектов, расположенных вблизи глаза, и наоборот, при расслаблении мышцы оптика перемещается назад для фокусирования дальних объектов.

Однако этот искусственный хрусталик глаза обладает существенным недостатком: у него недостаточная аккомодация, и достаточно сложен при имплантации.

Технический результат, достигаемый изобретением, является создание аккомодирующего хрусталика глаза, обладающего простотой конструкции, расширение потенциала искусственных хрусталиков глаза, упрощает эластичность и простоту введения, уменьшает локальные деформации окружающих тканей глаза.

Указанный технический эффект достигается тем, что в искусственном хрусталике глаза, содержащем гаптическую и оптическую часть, из гибкого эластичного материала, гаптическая часть выполнена в виде кольца с возможностью изменения геометрической формы кольца, внутренняя поверхность кольца соединена с торцевой поверхностью оптической части, гаптическая часть выполнена в виде кольца с возможностью изменения геометрической формы кольца, внутренняя поверхность кольца соединена с торцевой поверхностью оптической части, выполненной с возможностью возвратно-поступательного движения вдоль оптической оси искусственного хрусталика глаза, по крайней мере, тремя участками логарифмических спиралей, изогнутых в одну сторону по часовой стрелке, выполненных с возможностью изменения своей кривизны, в плоскости кольца и в пространстве, вместе с оптической частью, причем на поверхности кольца образованы, по крайней мере, три вогнутых криволинейных разомкнутых участка, обращенных выпуклостью в сторону оптической части, а разомкнутой частью – в сторону, противоположную оптической части, и расположенные на одинаковом угловом расстоянии друг от друга, с возможностью изменения формы незамкнутого криволинейного участка и гаптической части.

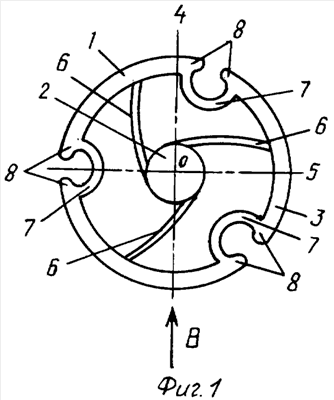

Предложенный ИХГ характеризуется чертежами фиг.1-2. Фиг.1 – вид сверху ИХГ.

Предложенный ИХГ выполнен следующим образом: ИХГ, содержащий гаптическую 1 и оптическую часть 2 (фиг.1, 2), выполненные из гибкого эластичного материала, гаптическая часть 1 выполнена в виде кольца 3 с возможностью изменения геометрической формы кольца. Геометрическая форма кольца 3 может изменяться вдоль ортогональных осей его симметрии 4, 5. Кольцо может сжиматься или удлиняться.

Внутренняя поверхность кольца 3 соединена с торцевой поверхностью оптической части 2, по крайней мере, тремя участками логарифмических спиралей 6, изогнутых в одну сторону по часовой стрелке.

Логарифмические спирали 6 позволяют изгибаться гаптической части 2. Они позволяют изменять положение оптической части 2.

Оптическая часть 2 выполнена с возможностью возвратно-поступательного движения вдоль оптической оси 1 искусственного хрусталика глаза.

Кольцо 3 имеет, по крайней мере, три вогнутых криволинейных участка 7, обращенных выпуклостью в сторону оптической части 2, а разомкнутой частью – в сторону, противоположную оптической части 2. Они расположены на одинаковом угловом расстоянии друг от друга, относительно центра 0 оптической части 2.

Концы 8 участков 7 могут изгибаться и сближаться друг с другом. Возможно изменение формы вогнутых участков 7, относительно наружной поверхности кольца 3. При этом возможно изменение формы кольца 3 и, следовательно, всего ИХГ.

Кроме того, возможен прогиб ИХГ относительно вертикальной оси 9. Все вышеуказанные конструктивные особенности повышают аккомодационные возможности ИХГ, эластичность введения и уменьшение локальных деформаций окружающих тканей глаза в целом.

ИХГ работает следующим образом. Оптическая часть 2 обладает возможностью возвратно-поступательного движения вдоль оси 0’0″, за счет взаимодействия эластичных спиралей с гаптической частью 1. Гаптическая часть 1 обладает возможностью изменения геометрической формы за счет взаимодействия с эластичными спиралями 6. Кроме того, геометрическая форма гаптической части может изменяться за счет изменения криволинейных форм криволинейных участков.

Имплантация ИХГ производится следующим образом. После проведения факоэмульсификации переднюю камеру и капсульный мешок заполняет вискоэластиком. Через тоннельный разрез в инжекторе ИХГ вводят в капсульный мешок. Передняя камера промывается BSS-раствором, вводят раствор ацетилхолина 0,01%. Проводят герметизацию операционного разреза.

Технический результат, достигнутый при использовании изобретения, – создание аккомодирующего хрусталика глаза, обладающего простотой конструкции, расширение потенциала искусственных хрусталиков глаза, упрощение конструкции и имплантации, уменьшение локальных деформаций окружающих тканей глаза.

Формула изобретения

Искусственный хрусталик глаза, содержащий гаптическую и оптическую часть, из гибкого эластичного материала, отличающийся тем, что гаптическая часть выполнена в виде кольца с возможностью изменения геометрической формы кольца, внутренняя поверхность кольца соединена с торцевой поверхностью оптической части, выполненной с возможностью возвратно-поступательного движения вдоль оптической оси искусственного хрусталика глаза, по крайней мере, тремя участками логарифмических спиралей, изогнутых в одну сторону по часовой стрелке, выполненных с возможностью изменения своей кривизны, в плоскости кольца и в пространстве, вместе с оптической частью, причем на поверхности кольца образованы, по крайней мере, три вогнутых криволинейных разомкнутых участка, обращенных выпуклостью в сторону оптической части, а разомкнутой частью – в сторону, противоположную оптической части, и расположенных на одинаковом угловом расстоянии друг от друга, с возможностью изменения формы незамкнутого криволинейного участка и гаптической части.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.08.2008

Извещение опубликовано: 27.07.2010 БИ: 21/2010
