Патент на изобретение №2320107

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2320107 (13) C1
(51) МПК

A01B13/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006130342/11, 22.08.2006

(24) Дата начала отсчета срока действия патента:

22.08.2006

(46) Опубликовано: 27.03.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 11440 U1, 16.10.1999. RU 2196399 C1, 20.01.2003. RU 2265298 C2, 10.12.2005. US 5255748 A, 26.10.1993. US 3980141 A, 14.09.1976. US 4778013 A, 18.10.1988. EP 0203474 A, 03.12.1986. US 5172769 A, 22.12.1992. US 3718103 A, 27.02.1973. JP 7155001 A, 20.06.1995.

Адрес для переписки:

363110, Республика Северная Осетия-Алания, с. Михайловское, ул. Вильямса, 1, СКНИИГПСХ

(72) Автор(ы):

Гулуева Людмила Романовна (RU),
Джибилов Сергей Майрамович (RU),
Бидеева Ирина Ханджериевна (RU),
Бидеев Сергей Игоревич (RU),
Абиева Тамара Сидоровна (RU)

(73) Патентообладатель(и):

СевКавНИИ горного и предгорного сельского хозяйства (RU)

(54) МАЛОГАБАРИТНЫЙ АГРЕГАТ-ОКУЧНИК (КЧГ-О-2,4)

(57) Реферат:

Изобретение относится к области сельского хозяйства, в частности к технике для обработки почвы в плодопитомнике. Агрегат состоит из рамы, опорных колес, пружинистых стоек. На раме установлены две пары стоек, к которым прикреплены окучивающие отвалы посредством переходных кронштейнов. К отвалам крепятся ножи, а угол установки отвалов регулируют перемещением стоек вдоль поперечины рамы. Технический результат направлен на улучшение качества обработки приствольных полос и окучивания растений в рядах. 2 ил.

Изобретение относится к области сельского хозяйства, в частности к технике для обработки почвы в плодопитомнике.

Известно приспособление для обработки почвы в ряду многолетних насаждений (Авт. св. №8952299. Бюл. №1, 07.01.82), состоящее из рамы, основного и дополнительного ножей, телескопического устройства. Однако данное устройство не приспособлено к окучиванию растений в ряду, а телескопическое устройство сложно в изготовлении и ненадежно при эксплуатации на каменистых почвах.

Известен малогабаритный культиватор чизельный КЧГ-2,4 (свидетельство на полезную модель №11440, от 31.03.99 г.), состоящий из рамы, опорных колес, двухвитковых пружинистых стоек, рабочих органов. Культиватор удобен в использовании при междурядных обработках в плодопитомниках, однако для обработки приствольных полос и окучивания растений в ряду требуется его дополнительное переоборудование.

Цель изобретения – улучшение качества обработки приствольных полос и окучивания растений в рядах.

Данная цель достигается за счет удаления двух крайних пар пружинистых стоек и крепления к двум оставшимся парам, дополнительно двух окучивающих отвалов.

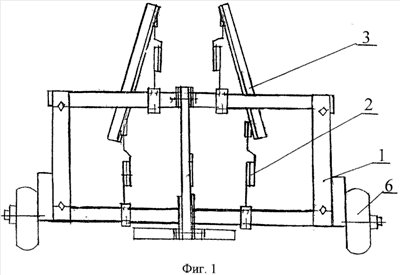

На фиг.1 показан агрегат для ухода за растениями, вид сверху; на фиг.2 – то же, вид сбоку.

Агрегат состоит из рамы 1, двухвитковых пружинистых стоек 2, отвалов 3, переходного кронштейна 4, присоединительного устройства 5, опорных колес 6.

На каждой поперечине прямоугольной рамы 1 расположены по две пружинных стойки 2, которые крепятся к поперечинам рамы с помощью пластин, стянутых хомутом и болтами.

Окучивающее устройство состоит из двух отвалов 3, каждый из которых крепится к пружинной стойке с помощью переходного кронштейна 4, прикрепленного к стойке двумя болтами.

Угол установки отвалов регулируется путем перемещения пружинных стоек вдоль поперечины рамы, к нижней кромке отвалов, изготовленных из листовой стали размером 1250×550 мм крепятся ножи, подрезающие почву.

Присоединительное устройство 5 обеспечивает полуавтоматическое присоединение к трактору, а опорные колеса 6 позволяют регулировать глубину хода окучивающих рабочих органов.

Агрегат работает следующим образом.

При движении над рядом растений ножи окучивающих отвалов подрезают почву, которая, продвигаясь по отвалу, крошится и перемещается к рядку, образуя гребень в приствольной полосе.

Предлагаемый агрегат используют в плодопитомнике для обработки приствольных полос и окучивания растений в ряду.

Формула изобретения

Агрегат для окучивания, состоящий из рамы, опорных колес, пружинистых стоек, отличающийся тем, что на раме установлены две пары стоек, к которым прикреплены окучивающие отвалы посредством переходных кронштейнов, причем к отвалам крепятся ножи, а угол установки отвалов регулируют перемещением стоек вдоль поперечины рамы.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.08.2008

Извещение опубликовано: 20.05.2010 БИ: 14/2010
