Патент на изобретение №2319923
|
||||||||||||||||||||||||||
(54) СПОСОБ ФОРМИРОВАНИЯ ВОЗДУШНЫХ ПРОМЕЖУТКОВ В ЗАРЯДЕ ИЗ ТЕКУЧИХ ВЗРЫВЧАТЫХ ВЕЩЕСТВ
(57) Реферат:
Изобретение относится к области буровзрывных работ и может быть использовано в различных отраслях, применяющих взрывные работы в скальных массивах горных пород. Способ формирования воздушных промежутков в заряде из текучих взрывчатых веществ включает разделение заряда ВВ на части воздушным промежутком из пенополистирола. Воздушный промежуток расчетной высоты формируют опусканием в скважину элемента из пенопласта, выполненного в виде стержня длиной, равной длине воздушного промежутка, квадратного или круглого поперечного сечения площадью не более 0,85 площади поперечного сечения скважины. Остающийся промежуток между элементом и стенками скважины заполняют вспененным полистиролом. Изобретение позволяет облегчить формирование воздушного промежутка в заряде льющихся ВВ применением элементов из пенополистирола. 4 ил.
Изобретение относится к области буровзрывных работ и может быть использовано в различных отраслях, применяющих взрывные работы в скальных массивах горных пород. Известны способы формирования воздушных промежутков в зарядах ВВ путем рассредоточения их различными устройствами типа катушек из дерева, бумажных пыжей и т.д. /1/. Все они достаточно трудоемки и применимы только в сухих скважинах. Наиболее близким по существу решаемой задачи является способ формирования воздушного промежутка из вспененного полистирола /2/. Такой способ рассредоточения зарядов ВВ прост, дешев и достаточно технологичен при использовании сыпучих, например, гранулированных взрывчатых веществ (ВВ). Однако при использовании текучих ВВ, например горячельющихся, эмульсионных, имеющих высокую плотность, они падают плотной струей на вспененный полистирол с достаточно большой высоты и проникают на большую глубину внутрь воздушного промежутка, выбрасывая очень легкие гранулы пенополистирола и нарушая тем самым размеры воздушного промежутка. А именно такие ВВ находят все большее распространение на горных предприятиях. Технической задачей, на решение которой направлено предлагаемое изобретение, является облегчение формирования воздушного промежутка в заряде льющихся ВВ применением элементов из пенополистирола. Поставленная задача достигается тем, что в способе формирования воздушных промежутков в заряде из текучих взрывчатых веществ, включающем разделение заряда ВВ на части воздушным промежутком из пенополистирола, согласно изобретению воздушный промежуток расчетной высоты формируют опусканием в скважину элемента из пенопласта, выполненного в виде стержня длиной, равной длине воздушного промежутка, квадратного или круглого поперечного сечения площадью не более 0,85 площади поперечного сечения скважины, а остающийся промежуток между элементом и стенками скважины заполняют вспененным полистиролом. Принципиальная схема способа формирования воздушных промежутков в заряде из текучих взрывчатых веществ приведена на фиг.1-4. На фиг.1 показано формирование нижней части заряда текучего ВВ; на фиг.2 – установка элемента из пенопласта; на фиг.3 – заполнение воздушного промежутка между элементом и стенками скважины пенополистиролом; на фиг.4 – заряд текучего ВВ с воздушным промежутком. Способ формирования воздушных промежутков в заряде из текучих взрывчатых веществ осуществляют следующим образом. В скважину 1 размещают нижний боевик 2 на проводнике инициирующего импульса 3, например детонирующем шнуре или волноводе, и формируют нижнюю часть заряда 4 расчетной высоты путем заливки текучего ВВ. После начинают формирование воздушного промежутка опусканием в скважину 1 элемента 5, выполненного в виде стержня длиной, равной длине воздушного промежутка, квадратного или круглого поперечного сечения площадью не более 0,85 площади поперечного сечения скважины. Пенопласт содержит до 98% воздуха в объеме, но в то же самое время является монолитным и достаточно прочным. Для свободного прохождения элемента 5 в скважину 1 достаточно, чтобы площадь его поперечного сечения была не более 0,85 площади поперечного сечения скважины. Это соотношение размеров сечения элемента и скважины вызвано тем, что фактические диаметры скважин отличаются от диаметра бурового инструмента как из-за разбуривания стенок скважины при бурении новым долотом, так и вследствие износа инструмента /3/. При этом наибольший разброс фактических диаметров происходит при ударно-вращательном бурении. Так, отклонение диаметров скважин от диаметра новой коронки составляет для изношенных коронок до 7,8% в сторону уменьшения, а для новых коронок до 6,4% в сторону увеличения. После установки элемента 5 на нижнюю часть заряда 4 промежуток между элементом 5 и стенками скважины 1 засыпают расчетным объемом гранул 6 вспененного полистирола. При этом возможно, что часть гранул 6 попадет поверх элемента 5 или промежуток между стенками скважины 1 и элементом 5 будет заполнен не полностью (из-за отклонений диаметра скважины). Эти отклонения будут невелики и ими можно пренебречь, чтобы не вести достаточно трудоемкий визуальный контроль. После этого формируют верхнюю часть заряда 7, заливая текучее ВВ до расчетной высоты, предварительно установив второй боевик 8 на проводнике инициирующего импульса 9. При падении на воздушный промежуток вязкая и тяжелая струя текучего ВВ попадает на прочный элемент 5 из пенопласта, сметает с него гранулы 6 пенополистирола, если они на нем есть, или частично проникает в зазор между стенками скважины 1 и элементом 5 до гранул 6, если этот зазор заполнен вспененным полистиролом не полностью. Но в любом случае текучее ВВ не проникает внутрь прочного элемента из пенопласта и длина воздушного промежутка не изменится. Таким образом, заявляемый способ формирования воздушных промежутков в заряде из текучих взрывчатых веществ обеспечивает быстрое и надежное формирование воздушного промежутка независимо от плотности и консистенции текучего ВВ и упрощает сам процесс, поскольку отпадает необходимость замера высоты сформированного воздушного промежутка, как это необходимо делать при засыпании гранулированного пенополистирола из-за колебаний диаметра скважины при износе бурового инструмента, что позволяет решить поставленную техническую задачу. Источники информации 3. Степанов А.В., Гдалин А.Д. Проектирование и ведение буровзрывных работ на предприятиях строительных материалов. Л.: Стройиздат, 1973. – с.74-75.
Формула изобретения
Способ формирования воздушных промежутков в заряде из текучих взрывчатых веществ, включающий разделение заряда ВВ на части воздушным промежутком из пенополистирола, отличающийся тем, что воздушный промежуток расчетной высоты формируют опусканием в скважину элемента из пенопласта, выполненного в виде стержня длиной, равной длине воздушного промежутка, квадратного или круглого поперечного сечения площадью не более 0,85 площади поперечного сечения скважины, а остающийся промежуток между элементом и стенками скважины заполняют вспененным полистиролом.

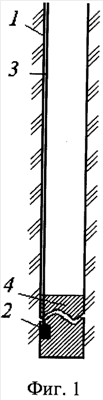

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 05.07.2008
Извещение опубликовано: 20.06.2010 БИ: 17/2010
|
||||||||||||||||||||||||||
