Патент на изобретение №2319920

(54) ОРОСИТЕЛЬ ГРАДИРЕН

(57) Реферат:

Изобретение может быть использовано как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды. Ороситель градирен составлен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, причем в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие гофрированные трубы в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек. Изобретение позволяет повысить эффективность тепломассообменного процесса. 1 ил.

Изобретение относится к энергетике и химической промышленности и может быть использовано как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.

Известен ороситель градирни в виде модуля из слоев параллельных друг другу перфорированных труб из термопластичного материала, сваренных по торцам модуля между собой в местах соприкосновения, причем концевые участки труб выполнены без перфорации, и поперечное сечение концевого участка трубы выполнено уширенным относительно поперечного сечения перфорированного участка трубы. [Патент РФ №2141616, МПК F28F 25/00, Ороситель градирни / Самойлов Г.А. и др; заявл. 11.11.1997; опубл. 20.11.1999; Бюл. №32].

Недостатком данного оросителя градирни является возможность свободного проскока капельного потока воды внутри перфорированных труб, что не обеспечит должного взаимодействия его с потоком воздуха. А также невозможность турбулизации капельного потока воды в объеме блока оросителя.

Наиболее близким техническим решением к предлагаемому изобретению (прототипом) является ороситель градирни в виде модуля из слоев полимерных ячеистых труб, в котором трубы выполнены цилиндрическими, размещенными во всех слоях параллельно друг другу и сварены по торцам модуля между собой в местах соприкосновения. Трубы в смежных слоях размещены в шахматном порядке относительно друг друга. [Патент РФ №2141617, МПК F28F 25/08, Быковец В.П. и др.; заявл. 18.08.97; опубл. 20.11.99; Бюл. №32].

Основным недостатком конструкции также является возможность свободного проскока капельного потока воды без его контакта с оросителем при установке модуля в градирне с вертикальным размещением полимерных ячеистых труб. Указанный недостаток приводит к снижению контакта воздушного потока с потоком воды непосредственно на поверхности оросителя, в результате чего снижается эффективность тепломассообменного процесса. И также невозможность турбулизации капельного потока воды в объеме блока оросителя.

Изобретение решает задачу повышения эффективности тепломассообменного процесса.

Указанная задача решается за счет того, что ороситель градирен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, согласно изобретению в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие гофрированные трубы в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

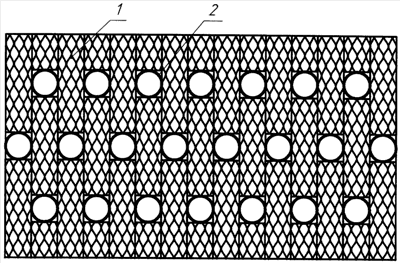

На чертеже изображен общий вид оросителя градирен.

Ороситель градирен составлен в виде модуля из слоев полимерных сетчатых оболочек 1, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, причем в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие гофрированные трубы 2 в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

Ороситель градирен работает следующим образом.

Оборотная вода подается на ороситель градирен и под действием массовых сил проходит сквозь него стекая тонкой струйкой по полимерным ячеистым трубам. Гофрированные трубы препятствуют свободному проскоку капельного потока в трубном пространстве оросителя, дополнительно турбулизируя восходящий воздушный поток, интенсифицируя тем самым процесс тепломассообмена, что способствует увеличению времени контакта капель воды с потоком воздуха.

К основным преимуществам предлагаемой конструкции оросителя градирен относятся следующие:

– эффективность конструкции за счет исключения возможности свободного проскока капельного потока в трубном пространстве без контакта с поверхностью оросителя;

– прочность конструкции благодаря высокой демпфирующей способности сетчатых оболочек.

Изобретение соответствует критерию “промышленная применимость” и может быть использовано в энергетике и химической промышленности как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.

Формула изобретения

Ороситель градирен в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, отличающийся тем, что в составе каждого ряда вертикально размещенных сетчатых оболочек, установлены горизонтально лежащие гофрированные трубы в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 15.09.2008

Извещение опубликовано: 27.07.2010 БИ: 21/2010
