Патент на изобретение №2319916

(54) КОНДЕНСАЦИОННАЯ УСТАНОВКА

(57) Реферат:

Изобретение относится к теплообменным аппаратам и может быть использовано в качестве конденсатора пара. Конденсационная установка содержит конденсатор, трубчатую поверхность теплообмена с конденсацией пара внутри труб, конденсатосборник с каналом отвода неконденсирующихся газов, охладитель конденсата, конденсатный насос с нагнетательным трубопроводом. В канале отвода неконденсирующихся газов размещен смесительный теплообменник, в который поступает часть охлажденного конденсата после конденсатного насоса. Изобретение позволяет повысить эффективность работы конденсационной установки. 1 ил.

Изобретение относится к области теплообменных аппаратов и может быть использовано в качестве конденсатора пара, содержащего неконденсирующиеся газы в турбинных установках, технологических процессах, в химической, пищевой и других отраслях промышленности.

Известны конструкции конденсаторов пара с конденсацией внутри труб (См. Мильман О.О., Федоров В.А. Воздушно-конденсационные установки. Изд-во МЭИ, 2002 г., с.38, 39, 55).

Главный недостаток этих установок – плохое охлаждение парогазовой смеси в трубах, что снижает эффективность конденсационных установок.

Известны конденсационные установки с конденсацией внутри труб и переохлаждением конденсата (См. Федоров В.А., Мильман О.О. Теплогидравлические автоколебания и неустойчивость в теплообменных системах с двухфазным потоком. Изд-во МЭИ, 1998 г., с.223).

Недостаток этой установки – снижение эффективности из-за неудовлетворительного удаления неконденсирующихся газов.

Задача изобретения – повышение эффективности работы конденсационной установки, решается тем, что на выходе парогазовой смеси из конденсатосборника, установленного перед охладителем конденсата размещен смесительный теплообменник, в который подается конденсат после конденсатного насоса. На струях переохлажденного конденсата конденсируется пар из парогазовой смеси.

В результате реализации этого существенного признака содержание пара в парогазовой смеси и расход энергии на ее удаление уменьшаются и работа конденсационной установки становится более эффективной.

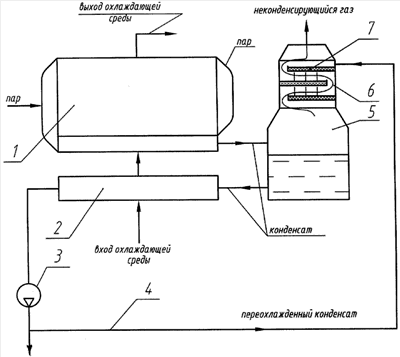

Схема устройства приведена на чертеже. Конденсационная установка состоит из конденсатора 1, содержащего трубчатую поверхность теплообмена с конденсацией пара внутри труб 8, охладителя конденсата 2, конденсатного насоса 3 с нагнетательным трубопроводом 4, соединяющего насос с конденсатосборником 5, который имеет канал отвода неконденсирующихся газов 6 и встроенный в него смесительный теплообменник 7.

Устройство работает следующим образом. Пар поступает в конденсатор 1, конденсируется внутри труб поверхности теплообмена 8, конденсат пара сливается в конденсатосборник 5 и через охладитель конденсата 2 откачивается конденсатным насосом 3 через нагнетательный трубопровод 4. Часть охлажденного конденсата поступает в смесительный теплообменник 7, установленный в канале 6 отвода неконденсирующихся газов из конденсатосборника 5.

Благодаря использованию вышеуказанного конструкторского решения, содержание пара в парогазовой смеси уменьшается, расход энергии на удаление газа падает и работа конденсационной установки становится более эффективной.

Формула изобретения

Конденсационная установка, содержащая конденсатор, трубчатую поверхность теплообмена с конденсацией пара внутри труб, конденсатосборник с каналом отвода неконденсирующихся газов, охладитель конденсата, конденсатный насос с нагнетательным трубопроводом, отличающаяся тем, что в канале отвода неконденсирующихся газов размещен смесительный теплообменник, в который поступает часть охлажденного конденсата после конденсатного насоса.

РИСУНКИ
