Патент на изобретение №2319866

(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОРПУСА НАСОСА ДВУСТОРОННЕГО ВХОДА

(57) Реферат:

Изобретение относится к области машиностроения и может использоваться в насосах с полуспиральным подводом и спиральным отводом с двухзавитковой спиралью. Способ включает изготовление по заданным размерам с учетом усадок литья моделей и стержней, формовку и заливку. После остывания отливки удаляют формовочную смесь и очищают наружную поверхность от остатков смеси, а также пригаров. Между наружной стенкой 3 корпуса и языком 5 вырезают окно в наружной стенке 3. Удалив оставшуюся формовочную смесь, обрабатывают внутреннюю поверхность корпуса и язык 5 с обеих сторон, доводя их поверхности до требуемой чистоты. Аналогично обрабатывают внутреннюю поверхность крышки 4 с вырезанного окна. По окончании обработки внутренних поверхностей корпуса и крышки последнюю размещают в окне и по ее периметру проводят сварку с корпусом. Изобретение направлено на обеспечение возможности обработки внутренней поверхности корпуса. 1 ил.

Изобретения относится к области машиностроения и может использоваться в насосах с полуспиральным подводом и спиральным отводом с двухзавитковой спиралью.

Известен способ изготовления корпуса насоса, включающий изготовление модели корпуса и стержней по заданным размерам. По полученным моделям проводят формование с применением формовочных смесей, а по завершении изготовления форм их заливают расплавленным чугуном или сталью. После остывания с полученного литья (отливок) удаляют формовочную смесь. Далее проводят обрубку прибылей, литников, выпаров и заливов (облоев) по месту сопряжения форм или области стержневых знаков. Последней литейной операцией зачищают (путем оплавления) заливы, заусенцы, шлаковые включения и засоры. После чего в отливке обрабатывают внутреннюю поверхность полости, доводя ее до требуемой чистоты и привалочные поверхности для дальнейшей сборки (Литейное производство. Под ред. Н.Б.Кузьмина, М.: Машиностроение, 1971, с.166-176).

Недостатком этого способа является то, что в сложном литье имеются колодцы, каналы, изгибы, колена. Удалить формовочную смесь из них весьма затруднительно и совсем невозможно обработать внутреннюю поверхность. Шероховатость внутренней поверхности полости пропорционально влияет на трения, а значит, на потери в насосе.

Перед изобретением поставлена задача создания способа изготовления корпуса насоса, который позволил бы обработать внутреннюю поверхность его полости.

Технический результат достигается тем, что в способе изготовления корпуса насоса, включающем изготовление моделей и стержней по заданным размерам, формование, заливку, удаление формовочных смесей с отливки, обрубку ее и очистку с последующей обработкой внутренней поверхности и привалочных поверхностей для подсоединения деталей к корпусу, согласно изобретению перед обрубкой или чисткой или обработкой внутренней поверхности в наружной стенке корпуса напротив языка, разделяющего поток перекачиваемой жидкости, вырезают окно для удаления формовочной смеси и обработки открывшейся полости и крышки образовавшегося окна, далее крышку вставляют в окно и по периметру сваривают, при этом корень шва формируют на уровне внутренней поверхности стенки и крышки.

Указанные отличительные признаки способа имеют ряд положительных качеств, влияющих на технический результат, а именно:

– перед обрубкой или чисткой или обработкой внутренней поверхности в наружной стенке корпуса напротив языка, разделяющего поток перекачиваемой жидкости, вырезают окно. Между наружной стенкой и внутренней стенкой, то есть языком корпуса, удалить формовочную смесь и обработать противолежащие поверхности невозможно, так как обе поверхности выполнены по радиусу, длина языка достаточно велика, а расстояние между внутренней поверхностью стенки и наружной поверхностью языка относительно малое. Для выполнения вышеуказанных операций в наружной стенке корпуса вырезают окно, через которое открыт доступ до полости с формовочной смесью. Удалив формовочную смесь, очищают, а затем обрабатывают поверхности полости и крышки;

– крышку вставляют в окно и по периметру сваривают. Таким образом закрывается вырезанное окно. Целостность корпуса сохранена;

– корень шва формируют на уровне внутренней поверхности стенки и крышки. Сформированный корень шва на уровне внутренней поверхности обеспечивает надежное соединение без дополнительной его обработки.

Указанный способ изготовления корпуса насоса позволяет выполнить и обработать литой корпус со сложной геометрией внутренней полости, что существенно влияет на кпд насоса.

Таким образом, отличительные признаки находятся в причинно-следственной связи с полученным результатом и позволяют использовать новый способ в производстве корпусов насосов.

Изобретение поясняется чертежом.

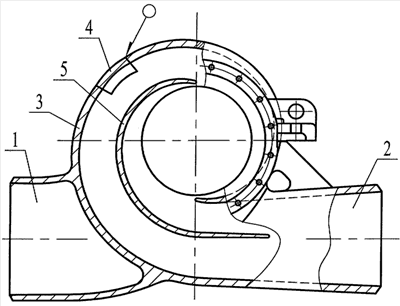

На чертеже изображен корпус насоса в разрезе.

Корпус насоса включает входной и напорный патрубки 1 и 2 соответственно, наружную стенку 3 с крышкой 4 и язык 5.

Изготовляют корпус насоса следующим образом. Вначале по заданным размерам с учетом усадок литья изготовляют модели и стержни. Далее проводят формовку и заливку. После остывания отливки удаляют формовочную смесь и очищают наружную поверхность от остатков смеси, а также пригаров. Для удаления формовочной смеси, находящейся между наружной стенкой 3 корпуса и языком 5, вырезают окно в наружной стенке. Удалив оставшуюся формовочную смесь, обрабатывают внутреннюю поверхность корпуса и язык 5 с обеих сторон, доводя их поверхности до требуемой чистоты. В то же время проводят обработку внутренней поверхности крышки 4 с вырезанного окна. По окончании обработки внутренних поверхностей корпуса и крышки последнюю размещают в окне и по ее периметру проводят сварку с корпусом. При этом сварку проводят таким образом, чтобы корень шва формировался на уровне внутренней поверхности стенки и крышки. После всех выполненных ранее указанных операций проводят обработку привалочных поверхностей для подсоединения деталей к корпусу.

При использовании изготовленного таким способом корпуса насоса двустороннего входа жидкость, перемещаемая в нем рабочим колесом (на чертеже не показано), направляется в полость, образованную наружной стенкой 1 и языком 5. Под действием центробежной силы жидкость прижимается к внутренней поверхности наружной стенки 3, не встречая на своем пути ни выпуклостей, ни впадин, и направляется в напорный патрубок 2. В процессе движения в полости жидкость не получает дополнительного сопротивления, а значит не ухудшает качественную характеристику насоса.

Таким образом, такой способ изготовления корпуса насоса двустороннего входа обеспечивает его работоспособность и позволяет решить поставленную задачу – изготовление сложных литейных конструкций на более высоком техническом уровне, не нарушая формы полости в корпусе насоса.

Указанный способ повышает технологичность корпусов насосов, сокращает время изготовления и неоправданные затраты на изготовления приспособлений для удаления формовых смесей, а также обработки полузакрытых полостей.

Формула изобретения

Способ изготовления корпуса насоса двустороннего входа, включающий изготовление моделей и стержней по заданным размерам, формование, заливку, удаление формовочных смесей с отливки, обрубку ее и очистку с последующей обработкой внутренней поверхности и привалочных поверхностей для подсоединения деталей к корпусу, отличающийся тем, что перед обрубкой или чисткой или обработкой внутренней поверхности в наружной стенке корпуса напротив языка, разделяющего поток перекачиваемой жидкости, вырезают окно для удаления формовочной смеси и обработки открывшейся полости и крышки образовавшегося окна, далее крышку вставляют в окно и по периметру сваривают, при этом корень шва формируют на уровне внутренней поверхности стенки и крышки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.04.2008

Извещение опубликовано: 20.04.2010 БИ: 11/2010
