Патент на изобретение №2319847

(54) ПРОКЛАДКА ПОД ГОЛОВКУ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

(57) Реферат:

Прокладка под головку блока цилиндров ДВС содержит металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия. Металлический каркас содержит в срединной части металлическую пластину с односторонним мягким покрытием, выполненную загнутой по контуру отверстий под углом 20-30° относительно своей плоскости. Изобретение позволяет повысить герметичность уплотнения поверхностей в узлах двигателя автомобилей. 3 ил.

Изобретение относится к области машиностроения, в частности к конструктивному выполнению прокладки для уплотнения двух неподвижных относительно друг друга поверхностей в узлах двигателя автомобилей, работающих в агрессивных средах (бензин, техническое масло, отработанные газы и др.).

Известна прокладка под головку блока цилиндров двигателя внутреннего сгорания, содержащая металлическую пластину с выполненным двухсторонним покрытием эластичным уплотнительным материалом и отверстия (см. Бородулин М.М., Зиновьев Е.В., Петраш И.Н. Каталог-справочник “Асбестовые-технические изделия”. ЦНИИТЭНЕФТЕХИМ, стр.178-187).

Недостатком известной прокладки является недостаточная уплотнительная способность при возникающих высоких температурах, так как наличие эластичного уплотнительного материала, выполненное на металлической пластине приводит к прогоранию уплотнительного материала и тем самым нарушается герметичность уплотнения.

Аналогом заявляемого изобретения является прокладка под голову блока цилиндров двигателя внутреннего сгорания, содержащая металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия (см. заявку Германии №19909234, кл. F16y 15/08, опубл. 1999 г.).

Недостатком аналога является недостаточная уплотнительная способность при возникающих высоких давлениях и температурах, так как из-за шероховатости уплотняемых поверхностей не достигается максимального уплотнения поверхностей, что приводит к прорыву газов и технического масла в окружающую среду.

Прототипом заявляемого изобретения является прокладка под головку блока цилиндров двигателя внутреннего сгорания, содержащая металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия (см. патент США №5588637, МПК F16y 5/08, 1996 г.).

Существенные признаки прототипа “прокладка под головку блока цилиндров двигателя внутреннего сгорания, содержащая металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия” совпадают с существенными признаками заявляемого изобретения.

Недостатком прототипа является недостаточная уплотнительная способность при возникающих высоких давлениях и температурах, так как из-за шероховатости уплотняемых поверхностей не достигается максимального уплотнения поверхностей, что приводит к прорыву газов, технического масла в окружающую среду.

Задачей, на решение которой направлено заявляемое изобретение, является повышение герметичности уплотнения поверхностей и тем самым исключение попадания газов и технического масла как в систему охлаждения двигателя автомобиля, так и в окружающую среду.

Для достижения указанного технического результата в прокладке под головку блока цилиндров двигателя внутреннего сгорания, содержащая металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия, металлический каркас дополнительно содержит в срединной части металлическую пластину с односторонним мягким покрытием, выполненную загнутой по контуру отверстий под углом 20-30° относительно своей плоскости.

Существенные признаки заявляемого изобретения “металлический каркас дополнительно содержит в срединной части металлическую пластину с односторонним мягким покрытием, выполненную загнутой по контуру отверстий под углом 20-30° относительно своей плоскости” являются отличительными от признаков прототипа.

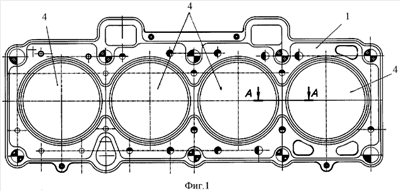

Сущность изобретения поясняется чертежами, где на фиг.1 – общий вид прокладки, на фиг.2, 3 показан вариант выполнения предлагаемой прокладки в разрезе А-А.

Прокладка содержит металлический каркас 1, выполненный из нескольких соединенных между собой металлических пластин 2, на поверхности которых либо с одной стороны, либо с двух сторон нанесено уплотнительное покрытие 3 из мягкого материала. Для создания максимального уплотнения поверхностей, имеющих недостаточно плоскостную поверхность, выполнена загнутой по контуру отверстий 4 под углом 20-30° относительно своей плоскости металлическая пластина 5 с односторонним мягким покрытием 3.

Изготавливаться заявляемая прокладка может следующим образом, например, на вырубном штампе, на котором предусмотрены соответствующие устройства, способствующие выдавливанию гофр на поверхности пластин вокруг отверстий и устройства, обеспечивающие изгиб металлической пластины по контуру отверстий под углом 20-30° относительно своей плоскости. Соединение металлических пластин между собой производится клепкой, сваркой или склеиванием.

Наличие дополнительной пластины с односторонним уплотнительным покрытием из мягкого материала создает возможность повысить герметичность уплотнения, так как в случае прогара из-за высоких температур одного из мягких покрытий, дополнительное уплотнение позволяет компенсировать образовавшийся зазор после прогара, а изгиб металлической пластины по контуру отверстий под углом 20-30° относительно своей плоскости за счет определенных усилий при затягивании прокладки способствует максимально уплотнить поверхность с неровной плоскостью (шероховатость, раковины и др.).

Формула изобретения

Прокладка под головку блока цилиндров двигателя внутреннего сгорания, содержащая металлический каркас, выполненный из нескольких соединенных между собой металлических пластин с нанесенным уплотнительным покрытием из мягкого материала либо с одной стороны пластины, либо с двух сторон и отверстия, отличающаяся тем, что металлический каркас дополнительно содержит в срединной части металлическую пластину с односторонним мягким покрытием, выполненную загнутой по контуру отверстий под углом 20-30° относительно своей плоскости.

РИСУНКИ
