Патент на изобретение №2319719

(54) ПОЛИМЕРНЫЙ МАТЕРИАЛ

(57) Реферат:

Полимерный материал с защитным покрытием предназначен для обивочных искусственных кож, характеризующихся пониженной горючестью. Полимерный материал, полученный из поливинилхлорида, ди-2-этилгексилфталата, пирокатехина, оксида цинка и пигмента, дополнительно содержит защитное покрытие, полученное из раствора в диметилформамиде смеси сополимера пиперилена, акрилонитрила, метакриловой кислоты с соотношением мономерных звеньев 40:50:10 и сополимера винилиденфторида с тетрафторэтиленом при их содержании в смеси 60-50 мас.ч. и 40-50 мас.ч. соответственно. При оптимальном содержании сополимеров исключается миграция пластификатора, скорость горения снижается настолько, что материал затухает раньше, чем догорит до начала мерной базы, снижается истирание на 40-50%. 1 табл.

Изобретение относится к области полимерной химии, в частности к получению покрытий из пластифицированного поливинилхлорида (ПВХ), например покрытий для обивочных искусственных кож, характеризующихся пониженной горючестью.

ПВХ покрытия обычно содержат на 100 мас.ч. ПВХ 50 мас.ч. и более пластификатора ди-2-этилгексилфталата (ДОФ) и целевые добавки (Справочник по искусственным кожам и пленочным материалам. – М.: Легкая и пищевая промышленность, 1982). ДОФ имеет тенденцию с течением времени мигрировать на поверхность материала, создавая липкость и загрязняемоетъ. Особую опасность представляет то, что ДОФ является самым горючим компонентом в рецепте покрытий. Скапливаясь на поверхности материала, он увеличивает его способность к возгоранию даже в том случае, если в композиции содержатся антипирены.

Известны ПВХ материалы с отделочным покрытием, нанесенным на основной полимерный слой для предотвращения миграции пластификатора, создания определенного декора, повышения устойчивости к истиранию и других целей (Справочник по искусственным кожам и пленочным материалам. – М.: Легкая и пищевая промышленность, 1982, с.286). Однако отделочное покрытие является горючим и не обеспечивает огнезащиту материала.

Ближайшим аналогом заявляемого изобретения является полимерный материал, содержащий (мас.ч.): ПВХ-100, ДОФ-50, пирокатехин-1÷2, оксид цинка-2÷2,5, пигмент (патент РФ №2140940). Недостатком указанного состава является то, что наличие данных целевых добавок не предотвращает миграцию ДОФ на поверхность.

Технической задачей изобретения является исключение миграции пластификатора из основного ПВХ-слоя при сохранении необходимой огнестойкости.

Поставленную задачу решают за счет того, что полимерный материал, полученный из поливинилхлорида, ди-2-этилгексилфталата, пирокатехина, оксида цинка и пигмента, дополнительно содержит защитное покрытие, полученное из раствора в диметилформамиде смеси сополимера пиперилена, акрилонитрила и метакриловой кислоты с соотношением мономерных звеньев 40:50:10 и сополимера винилиденфторида с тетрафторэтиленом при их соотношении 60-50 мас.ч. и 40-50 мас.ч. соответственно.

При этом улучшаются следующие свойства полученного материала:

– исключается миграция пластификатора; снижается горючесть;

– повышается устойчивость к истиранию, соответственно возрастает срок эксплуатации материала.

Миграцию пластификатора определяли по увеличению массы (%) фильтровальной бумаги, контактирующей с верхним слоем образов, выдержанных под грузом в течение 14 дней.

Горючесть характеризовали скоростью горения материала при воздействии пламени на поверхностный слой по ГОСТ 25076-81.

Истирание определяли на приборе ИКС-2 и характеризовали потерей массы образцов (%) в течение 100 циклов истирания поверхностного слоя.

Для получения защитного покрытия использовали фторопласт марки Ф-2М (ТУ 6-05-1781-84). Защитное покрытие наносили на ПВХ пленку, полученную по методике прототипа, пат. РФ №2140940, содержащую (мас.ч.): ПВХ – 100; ДОФ – 50; пирокатехин – 1,5; оксид цинка – 2; пигмент железооксидный – 2,5.

Изобретение иллюстрируется следующими примерами.

Пример 1. Защитное покрытие формируется из композиции, состоящей из 100 мас.ч. полимеров при содержании сополимера ПП-АН-МАК 80 мас.ч. и Ф-2М 20 мас.ч., 900 мас.ч. ДМФА. Раствор наносят на ПВХ пленку и сушат при 80°С.

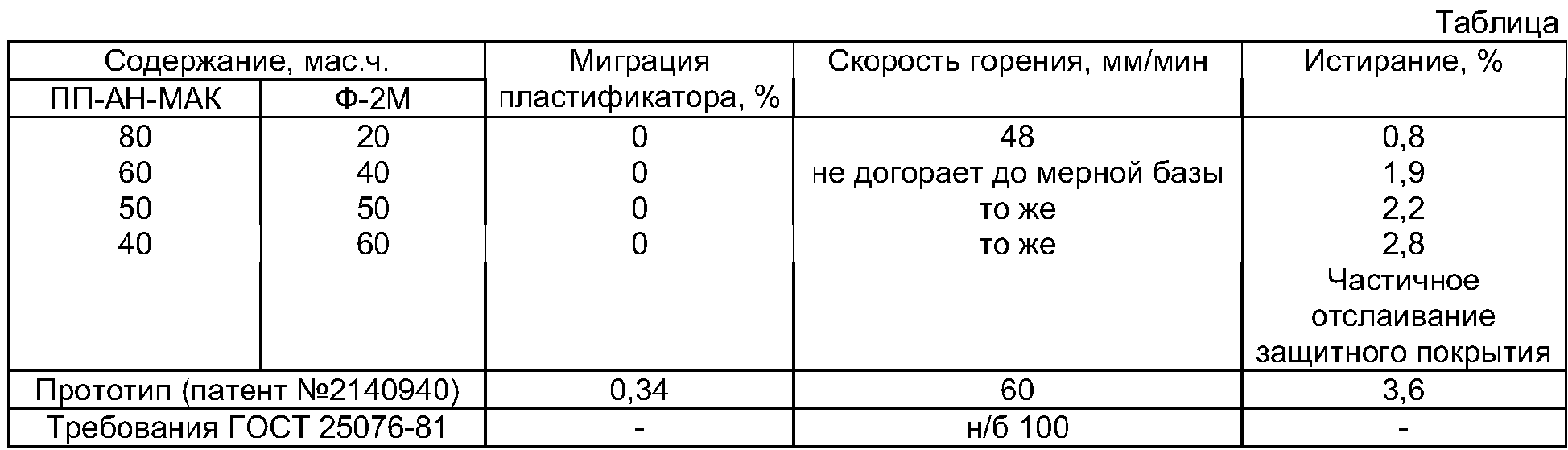

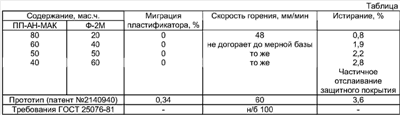

ПВХ пленка с защитным покрытием имеет показатели свойств, указанные в таблице.

Пример 2. Защитное покрытие по примеру 1 содержит сополимеры ПП-АН-МАК и Ф-2М в количестве 60 и 40 мас.ч. соответственно.

Пример 3. Защитное покрытие по примеру 1 содержит сополимеры ПП-АН-МАК и Ф-2М в равных количествах.

Пример 4. Защитное покрытие по примеру 1 содержит сополимеры ПП-АН-МАК и Ф-2М в количестве 40 и 60 мас.ч. соответственно.

Содержание сополимера ПП-АН-МАК 60÷50 мас.ч. и фторопласта Ф-2М 40÷50 мас.ч. является оптимальным, так как при других соотношениях свойства хуже (таблица).

При оптимальном содержании сополимеров

– исключается миграция пластификатора;

– скорость горения снижается настолько, что материал затухает раньше, чем догорит до начала мерной базы;

– снижается истирание на 40-50%.

Формула изобретения

Полимерный материал, полученный из поливинилхлорида, ди-2-этилгексилфталата, пирокатехина, оксида цинка и пигмента, отличающийся тем, что он дополнительно содержит защитное покрытие, полученное из раствора в диметилформамиде смеси сополимера пиперилена, акрилонитрила, метакриловой кислоты с соотношением мономерных звеньев 40:50:10 и сополимера винилиденфторида с тетрафторэтиленом при их содержании в смеси 60÷50 мас.ч. и 40÷50 мас.ч. соответственно.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.02.2009

Извещение опубликовано: 20.07.2010 БИ: 20/2010
