(54) СПОСОБ ОЧИСТКИ КИСЛЫХ ШАХТНЫХ И ТЕХНОЛОГИЧЕСКИХ СТОЧНЫХ ВОД И УСТАНОВКА ДЛЯ ЕГО РЕАЛИЗАЦИИ
(57) Реферат:
Группа изобретений относится к очистке промышленных сточных вод от тяжелых металлов и органических примесей. Способ очистки сточных вод включает подачу кислых шахтных или технологических сточных вод и углеродсодержащего сорбента в натрий-форме в рабочую емкость и перемешивание полученной смеси до ее нейтрализации. Прореагировавшую смесь непрерывно выводят из рабочей емкости, разделяют на твердую и жидкую фазы, твердую фазу утилизируют, а очищенную жидкую фазу используют в качестве оборотной технологической воды. Углеродсодержащий сорбент в натрий-форме получают путем перемешивания и выдержки смеси, включающей бурый уголь, гидроксид натрия и оборотную технологическую воду, в реакторах с мешалками. Процесс очистки ведут на установке, включающей загрузочное устройство с бункерами и дозаторами, рабочую емкость с перемешивающим устройством, соединенный с ней блок разделения с установленными в нем фильтрующим устройством и центрифугой, мерную емкость и устройство получения углеродсодержащего сорбента, выполненное в виде соединенных между собой реакторов с мешалками. Последнее соединено с загрузочным устройством, рабочей и мерной емкостями. Мерная емкость также соединена с блоком разделения. Рабочая емкость выполнена в виде реактора, соединенного с реакторами устройства получения углеродсодержащего сорбента. 2 н.п. ф-лы, 3 табл., 1 ил.
Настоящая группа изобретений относится к обработке промышленных сточных вод, в частности к нейтрализации и очистке кислых шахтных и технологических сточных вод от тяжелых металлов и органических примесей.
Количество сточных и сбросных вод, в том числе содержащих вредные неорганические и органические соединения, возрастает из года в год. Сброс кислых шахтных или рудничных вод, а также кислых технологических сточных вод многих производств, содержащих минеральные кислоты и катионы металлов, в том числе тяжелых и радиоактивных в природные водоемы, приводит к тяжелым нарушениям гидробиологического режима водоемов, токсичность этих металлов по отношению к живым организмам чрезвычайно высока.
Известен способ очистки технологического раствора, загрязненного красителями и тяжелыми металлами, описанный в патенте РФ №2220101, опубл. 27.12.2003, в котором загрязненный красителями и тяжелыми металлами технологический раствор смешивают с растворимой натрий-формой углеродсодержащего сорбента (с углеродсодержащим сорбентом в натрий-форме) до ее нейтрализации, разделяют прореагировавшую смесь на твердую и жидкую фазы, утилизируют твердую фазу и используют очищенную жидкую фазу в качестве оборотной технологической воды (патент РФ №2220101, опубл. 27.12.2003).
Недостатком данного способа является его ограниченное предназначение – использование для выделения красителей и тяжелых металлов из технологических растворов непосредственно в месте их образования, невозможность обеспечить непрерывность очистки и, как следствие, малая производительность.
В основу изобретения положена задача – разработать способ нейтрализации и очистки кислых шахтных и технологических сточных вод, выделения из них тяжелых металлов и органических примесей с применением природного углеродсодержащего сорбента – его растворимой натрий-формы.
Задача решается тем, что способ очистки кислых шахтных и технологических сточных вод включает подачу в рабочую емкость кислых шахтных или технологических сточных вод и углеродсодержащего сорбента в натрий-форме, перемешивание полученной смеси до ее нейтрализации, разделение прореагировавшей смеси на твердую и жидкую фазы, утилизацию твердой фазы и использование очищенной жидкой фазы в качестве оборотной технологической воды, причем углеродсодержащий сорбент в натрий-форме получают путем перемешивания и выдержки смеси, включающей бурый уголь, гидроксид натрия и оборотную технологическую воду, в реакторах с мешалками, а прореагировавшую смесь сточных вод углеродсодержащего сорбента перед разделением на твердую и жидкую фазы выводят из рабочей емкости непрерывно.
Признак получения углеродсодержащего сорбента в натрий-форме путем перемешивания и выдержки смеси, включающей бурый уголь, гидроксид натрия и оборотную технологическую воду, в реакторах с мешалками позволяет вести непрерывно процесс очистки кислых шахтных и технологических сточных вод в промышленных объемах, а совместно с признаком, касающимся непрерывного выведения из рабочей емкости прореагировавшей смеси перед разделением ее на твердую и жидкую фазы, позволяет обеспечить высокую производительность очистки кислых шахтных и технологических сточных вод.
Данный способ основывается на том, что переход катионов металлов в нерастворимую форму (в виде нерастворимых солей, гидроксидов и/или гидроксокомплексов металлов) происходит одновременно со стадией сорбции.
Нерастворимые соли металлов углеродсодержащего сорбента образуются непосредственно в процессе нейтрализации и выделения металлов из кислых шахтных и технологических сточных вод путем осаждения углеродсодержащего сорбента в натрий-форме (растворимой щелочной) при интенсивном перемешивании. Выделение сорбента проводят фильтрованием и центрифугированием, отработанный углеродсодержащий сорбент, содержащий металлы, направляют на стадию термического окисления, а маточный раствор (очищенные кислые шахтные и технологические сточные воды) после фильтрования используют как оборотную технологическую воду при приготовлении углеродсодержащего сорбента.
Наиболее близкой к заявленной установке является установка для выделения красителей и/или тяжелых металлов из технологического раствора по патенту РФ №2220101, опубл. 27.12.2003, которая включает загрузочное устройство с бункерами и дозаторами, соединенное с рабочей емкостью, включающей перемешивающее устройство и сливные патрубки, соединенные с рабочей емкостью входной патрубок, служащий для ввода технологического раствора, сливную секцию (блок разделения) с установленным в ней фильтрующим устройством и кольцевые сборники (мерную емкость) с выходными патрубками.
Недостатком известной установки является ее предназначение только для локальной очистки технологического раствора от красителей и тяжелых металлов, отсюда ее секционная конструкция и, как следствие, невысокая производительность.
В основу изобретения положена задача – разработать высокопроизводительную установку для непрерывной очистки кислых шахтных и технологических сточных вод от тяжелых металлов и органических примесей.
Задача решается тем, что предлагаемая установка для очистки кислых шахтных и технологических сточных вод включает загрузочное устройство с бункерами и дозаторами, рабочую емкость, включающую перемешивающее устройство, соединенный с ней блок разделения с установленным в нем фильтрующим устройством и мерную емкость, причем установка снабжена соединенным с загрузочным устройством и рабочей емкостью устройством получения углеродсодержащего сорбента в натрий-форме, выполненным в виде соединенных между собой реакторов с мешалками, и центрифугой, размещенной в блоке разделения, при этом мерная емкость соединена с блоком разделения и с устройством получения углеродсодержащего сорбента в натрий-форме, а рабочая емкость выполнена в виде реактора, соединенного с реакторами устройства получения углеродсодержащего сорбента в натрий-форме.
Признак, касающийся введения в установку устройства получения углеродсодержащего сорбента в натрий-форме, соединенного с загрузочным устройством и рабочей емкостью, позволяет предварительно получать порции углеродсодержащего сорбента в натрий-форме через заданные промежутки времени, определенные опытным путем. А выполнение его в виде соединенных между собой реакторов с мешалками обеспечивает непрерывность подачи полученных порций углеродсодержащего сорбента в натрий-форме в рабочую емкость, т.к. реакторы работают парами и пока в одну пару подают реакционную смесь, включающую бурый уголь, гидроксид натрия и оборотную технологическую воду, в другой паре реакторов эту смесь перемешивают и выдерживают в течение заданного времени, определенного опытным путем, например 30 минут, а после окончания выдержки полученный углеродсодержащий сорбент в натрий-форме с помощью дозирующих насосов направляют в реактор рабочей емкости. Этот цикл повторяют непрерывно.
Размещение центрифуги в блоке разделения дополнительно к вакуум-фильтру позволяет обеспечить снижение влажности твердой фазы (отработанного углеродсодержащего сорбента) и достичь ее значения менее 30%, что важно для утилизации отработанного сорбента методом термического окисления.
Выполнение рабочей емкости в виде реактора с перемешивающим устройством, соединенного с реакторами устройства получения углеродсодержащего сорбента в натрий-форме, непрерывно подаваемого в рабочую емкость, позволяет непрерывно выводить из реактора прореагировавшую смесь, обеспечивая непрерывность технологического процесса очистки кислых шахтных и технологических сточных вод.

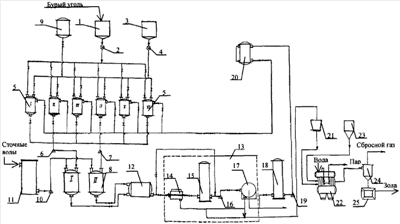

Сущность изобретения поясняется чертежом, на котором представлен общий вид установки для очистки кислых шахтных и технологических сточных вод.
Установка включает загрузочное устройство подготовки сырья для получения углеродсодержащего сорбента с бункером 1, являющимся накопителем измельченного бурого угля, и дозатором 2. Загрузочное устройство также включает накапливающий твердый гидроксид натрия бункер 3 с дозатором 4. Дозаторы 2 и 4 выполнены в виде шлюзовых питателей.
Загрузочное устройство через шлюзовые питатели 2 и 4 соединено с устройством получения углеродсодержащего сорбента в натрий-форме, выполненным в виде соединенных между собой 4-6 эмалированных реакторов 5 с мешалками, которое, в свою очередь, через дозирующие насосы 6 и 7 соединено с рабочей емкостью, выполненной в виде реакторов 8 непрерывного действия с перемешивающим устройством, в которых происходит очистка и нейтрализация кислой шахтной воды и технологических сточных вод. Предусмотрен вариант установки с использованием в качестве сырья раствора гидроксида натрия, который может направляться в реакторы 5 устройства получения углеродсодержащего сорбента в натрий-форме из дополнительного бункера 9.
Реакторы 8 рабочей емкости через насос 10 соединены с емкостью 11, наполняемой кислыми шахтными или технологическими сточными водами. В зависимости от производительности очистки рабочая емкость может быть выполнена в виде одного или нескольких реакторов с перемешивающим устройством. Для увеличения производительности очистки обычно ставят два реактора с перемешивающими устройствами.
Реакторы 8 рабочей емкости через промежуточную емкость 12 соединены с блоком разделения 13, который, для разделения твердой и жидкой фаз, содержит центрифугу 14, соединенную с ней емкость 15, с которой через насос 16 соединено фильтрующее устройство в виде вакуум-фильтра 17. Через вакуум-фильтр 17 блок разделения 13 соединен с емкостью 18 для очищенной воды, которая через насос 19 соединена с мерной емкостью 20. Вакуум-фильтр 17 также соединен с бункером 21, где накапливается отделенный твердый остаток, который затем поступает на сжигание в котлоагрегат 22 с топкой кипящего слоя для утилизации твердого осадка методом термического окисления. Бункер 23 предназначен для твердого теплоносителя. Котлоагрегат 22 соединен с системой циклонов 24 для улавливания золы в бункер 25.
Изобретение реализуют следующим образом. Измельченный бурый уголь (фракция 0-10 мм) подают в бункер 1 загрузочного устройства, откуда с помощью шлюзового питателя 2 направляют реакторы 5, в которых получают углеродсодержащий сорбент в натрий-форме. В эти же реакторы из бункера 3 с помощью шлюзового питателя 4 подают необходимое количество твердого гидроксида натрия. Предусмотрен и вариант с использованием в качестве сырья раствора гидроксида натрия, который может направляться в реакторы из дополнительной емкости 9. Вода, используемая на этой стадии процесса, является оборотной очищенной шахтной или технологической водой и поступает в реакторы 5 из мерной емкости 20.
Смесь (реакционную массу), включающую бурый уголь, гидроксид натрия и оборотную технологическую воду, перемешивают в реакторах 5 в течение 30 минут. После окончания выдержки полученный углеродсодержащий сорбент с помощью дозирующих насосов 6 и 7 направляют в реакторы 8 рабочей емкости, куда одновременно из емкости 11 через насос 10 поступают предназначенные для очистки кислые шахтные или технологические сточные воды. В этих реакторах они очищаются от токсичных компонентов, которые при взаимодействии с углеродсодержащим сорбентом в натрий-форме выпадают в осадок. Прореагировавшая смесь непрерывно выводится из реакторов 8, проходит промежуточную емкость 12 и оттуда поступает для разделения твердой и жидкой фаз на центрифугу 14 блока разделения 13. Фугат, представляющий собой воду с небольшим количеством взвеси тонкодисперсных твердых частиц, направляют в емкость 15 блока разделения 13 и с помощью насоса 16 подают на вакуум-фильтр 17, где завершается отделение осадка. Из вакуум-фильтра 17 часть очищенной воды поступает в емкость 18, откуда по мере необходимости ее закачивают в мерную емкость 20 с помощью насоса 19 для использования в устройстве получения углеродсодержащего сорбента в натрий-форме. Основное количество воды сбрасывается в водоем. Твердый остаток, отделенный на центрифуге 14 и вакуум-фильтре 17, поступает в бункер 21, откуда направляется на сжигание в котлоагрегат 22 с топкой кипящего слоя. Твердый теплоноситель направляется в котлоагрегат 22 из бункера 23. Продукты сгорания проходят систему циклонов 24, где улавливается зола, которая собирается в бункере 25.
Изобретение опробовано в шахтных условиях при очистке кислых шахтных вод, имеющих рН 2,7-3.
Для очистки шахтных вод Кизеловского бассейна были испытаны шесть углеродсодержащих сорбентов, полученных из бурых углей Березовского месторождения, Канско-Ачинского бассейна и Тюльганского месторождения Южно-Уральского бассейна. Испытания по очистке воды с помощью углеродсодержащего сорбентов проводил на шахтных водах шахты «Центральная» ПО “Челябинскуголь».
В примере №1 в качестве углеродсодержащего сорбента использован щелочной экстракт (раствор гуматов) бурого угля (Аd – 7%) Березовского месторождения, отделенный от твердого остатка. В примере №2 использована суспензия угля Березовского месторождения в растворе щелочи. В примерах №3 и №4 использована суспензия бурого угля (Аd – 4,9%) Тюльганского месторождения и отсева бурого угля Тюльганского месторождения с повышенной зольностью (Аd – 22,6%), соответственно аналогично примеру №2. В примерах №5 и №6 использована суспензия углей с большим количеством угля.
Испытания по очистке воды с помощью гель-сорбентов проводили на двух партиях шахтных вод шахты «Центральная» ПО “Челябинскуголь”
Полученные результаты представлены в виде таблиц.
Результаты очистки шахтной воды от катионов металлов растворимой натрий-формой углеродсодержащего сорбента представлены в таблице 1.
Таблица 1 |
№ п/п |
Элемент |
Исходная вода |
Пример-1 |
Пример-2 |
Пример-3 |
Пример-4 |
ДК, мг/л |
Концентрация, мг/л |
Концентрация, мг/л |
Степень извлечения, % |
Концентрация, мг/л |
Степень извлечения, % |
Концентрация, мг/л |
Степень извлечения, % |
Концентрация, мг/л |
Степень извлечения, % |
1 |
Mg |
318,7 |
16,5 |
95 |
49,3 |
85 |
8,2 |
97 |
8,2 |
97 |
|
2 |
Al |
233,4 |
0,04 |
100 |
0,49 |
100 |
0,6 |
10 |
1,3 |
99 |
0,5 |
3 |
V |
0,04 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
0,1 |
4 |
Cr |
0,03 |
0 |
100 |
0 |
100 |
0,02 |
33 |
0,02 |
33 |
0,5 |
5 |
Mn |
54,5 |
0,06 |
100 |
0,06 |
100 |
0,02 |
100 |
0 |
100 |
0,1 |
6 |
Fe |
3786 |
0,2 |
100 |
0,20 |
100 |
0,19 |
100 |
0,08 |
100 |
0,3 |
7 |
Co |
1,7 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
0,1 |
8 |
Ni |
27,1 |
0 |
100 |
0 |
100 |
0 |
100 |
0,07 |
100 |
0,1 |
9 |
Cu |
0,06 |
0,03 |
50 |
0,04 |
33 |
0 |
100 |
0,01 |
83 |
1,0 |
10 |
Zn |
1,19 |
0,13 |
89 |
0 |
100 |
0 |
100 |
0,02 |
98 |
5,0 |
11 |
Y |
1,22 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
|
12 |
Zr |
0,03 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
|
13 |
Yb |
0,12 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
|
14 |
Th |
0,08 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
|
15 |
U |
0,08 |
0 |
100 |
0 |
100 |
0 |
100 |
0 |
100 |
|
Содержание металлов в смесях определяли методом масс-спектрометрии для элементного и изотопного анализа с ионизацией в индуктивно связанной плазме на приборе – PlasmaQuad.
Состав шахтной воды до и после очистки растворимой натрий-формой углеродсодержащего сорбента представлены в таблице 2.
Таблица 2 |
№ п/п |
Номенклатура показателей, единицы измерений |
Исходная шахтная вода |
Пример-5 |
Пример-6 |
1 |
Сульфаты, мг/л |
5917 |
5038 |
4344 |
2 |
Общая жесткость мг-экв/л |
3396,4 |
36,96 |
39,71 |
3 |
Железо общее, мг/л |
5773 |
0,67 |
0,37 |
4 |
Алюминий, мг/л |
319 |
0,78 |
0,23 |
Результаты очистки воды от нефтяных примесей и тяжелых металлов растворимой натрий-формой углеродсодержащего сорбента представлены в таблице 3.
Таблица 3 |
Вода |
солярка |
Al |
Mn |
Co |
Ni |
Zn |
Pb |
Y |
U |
Концентрация, мг/л |
Исходная |
25 |
233,4 |
54,5 |
1,7 |
27,1 |
1,19 |
9,35 |
1,22 |
0,08 |
После очистки |
2 |
0,04 |
0,06 |
0 |
0 |
0,13 |
0 |
0 |
0 |
Изобретение позволяет производить очистку больших объемов промышленных сточных вод с высокой скоростью путем введения в кислые шахтные или технологические сточные воды углеродсодержащего сорбента в натрий-форме при интенсивном перемешивании. В результате нейтрализации этих вод образуется нерастворимый осадок с одновременной сорбцией тяжелых металлов и/или органических примесей, который отделяется в составе отработанного сорбента от очищенного раствора путем фильтрования и центрифугирования.
Образовавшийся осадок после его накопления направляется непосредственно или после подсушивания на сжигание в теплоэнергетических установках предприятия. В ходе сжигания происходит полная минерализация.
Твердый остаток (шлам, влажность – 30%) целесообразно шихтовать с исходным углем в соотношении 3:1. Полученная смесь характеризуется теплотой сгорания на рабочую массу 2000 ккал/кг и представляет собой высокозольное топливо для сжигания. Образовавшиеся при этом золошлаковые остатки в зависимости от их состава могут складироваться, либо отправляться на дальнейшую переработку.
Изобретение позволяет проводить очистку и снижать жесткость воды, эффективно выделять как тяжелые и радиоактивные металлы, так и нефтепродукты и красители при достижении высокой степени очистки (70-100%), что расширяет технологические возможности изобретения, а также позволяет возвращать очищенную воду на технологические нужды, что снижает сброс технологических сточных вод в водоемы.
Использование природного углеродсодержащего сорбента позволяет значительно сократить время процесса очистки воды при высокой степени очистки и получить осадок с относительно низкой влажностью <30%, содержащий катионы металлов и органическую часть. Указанные свойства отработанного сорбента дают возможность проводить его утилизацию методом термического окисления, что значительно снижает площадь очистных сооружений.
Формула изобретения
1. Способ очистки кислых шахтных и технологических сточных вод, включающий подачу кислых шахтных или технологических сточных вод и углеродсодержащего сорбента в натрий-форме в рабочую емкость, перемешивание полученной смеси до ее нейтрализации, разделение прореагировавшей смеси на твердую и жидкую фазы, утилизацию твердой фазы и использование очищенной жидкой фазы в качестве оборотной технологической воды, отличающийся тем, что углеродсодержащий сорбент в натрий-форме получают путем перемешивания и выдержки смеси, включающей бурый уголь, гидроксид натрия и оборотную технологическую воду, в реакторах с мешалками, а прореагировавшую смесь перед разделением на твердую и жидкую фазы выводят из рабочей емкости непрерывно.
2. Установка для очистки кислых шахтных и технологических сточных вод, включающая загрузочное устройство с бункерами и дозаторами, рабочую емкость с перемешивающим устройством, соединенный с ней блок разделения с установленным в нем фильтрующим устройством и мерную емкость, отличающаяся тем, что она снабжена соединенным с загрузочным устройством и рабочей емкостью устройством получения углеродсодержащего сорбента в натрий-форме, выполненным в виде соединенных между собой реакторов с мешалками, и центрифугой, размещенной в блоке разделения, при этом мерная емкость соединена с блоком разделения и с устройством получения углеродсодержащего сорбента в натрий-форме, а рабочая емкость выполнена в виде реактора, соединенного с реакторами устройства получения углеродсодержащего сорбента в натрий-форме.
