Патент на изобретение №2319427

(54) ТРАНСФОРМИРУЮЩИЙСЯ МНОГОСЛОЙНЫЙ КАРМАН

(57) Реферат:

Трансформирующийся многослойный карман состоит из нескольких карманов, параллельно расположенных один относительно другого, с перегородкой между ними. Один из карманов является прорезным с застежкой молнией, второй – накладным. Перегородка состоит из двух частей, верхняя часть обтачана подкладкой и закрывается на навесную петлю и пуговицу, находящуюся на нижней части перегородки. Оба кармана и перегородка образуют объединенную деталь многослойного кармана, который при соединении с полочкой изделия путем жесткой фиксации по боковому шву и при помощи застежек молний в центральной и нижней частях образует третий карман, передней стенкой которого может являться первый прорезной карман с застежкой молнией или второй накладной карман. Изобретение обеспечивает возможность изменения моделей швейных изделий путем трансформации кармана. 1 з.п. ф-лы, 3 ил.

Изобретение относится к швейной промышленности, а именно к конструкции кармана.

Наиболее близкой к изобретению является конструкция накладного кармана расположенного в центральной части изделия, боковые верхние и нижние стороны которого настрочены на основную деталь, а вход в карман обработан обтачным швом Савостицкий А.В. и др. «Технология швейных изделий». Учеб. для высш. учеб. завед. / Под ред. А.В.Савостицкого. – 2-е изд., перераб, и доп. – М.: Легкая и пищевая пром-ть, 1982. 440 с.: ил.

Данный карман имеет определенные неудобства в эксплуатации, связанные с ограниченными функциональными возможностями.

Известна конструкция (авт.св. СССР №1736400, кл. А41D 27/20), представляющая собой комплект из двух карманов, параллельно расположенных один относительно другого, каждый из которых имеет переднюю, заднюю стенку, подзор и средство фиксации в виде несущих лент «тесьмы-молнии».

Недостатком кармана является возможность его использования только для двухсторонней одежды.

Задача изобретения – расширение ассортимента карманов и повышение удобства их использования путем образования трансформируемого многослойного накладного кармана, расширение функциональных возможностей швейного изделия.

Данная задача решается тем, что в трансформирующемся многослойном кармане, состоящем из нескольких карманов, параллельно расположенных один относительно другого, с перегородкой один из карманов является прорезным с застежкой на «тесьму-молнию», второй – накладным, между ними находится перегородка, состоящая из двух частей, верхняя часть обтачивается подкладкой и закрывается на навесную петлю и пуговицу, находящуюся на нижней части перегородки, причем оба кармана и перегородка образуют объединенную деталь карманов, а третий карман образован полочкой изделия и объединенной деталью карманов с жесткой фиксацией по боковому шву и застежками на «тесьму-молнию» по центральной и нижней части объединенной детали, кроме того передней стенкой третьего кармана может являться первый прорезной с застежкой на «тесьму-молнию» или второй навесной карман. А верхний срез объединенной детали карманов, в случае образования передней стенки третьего кармана накладным, имеет фиксацию патой.

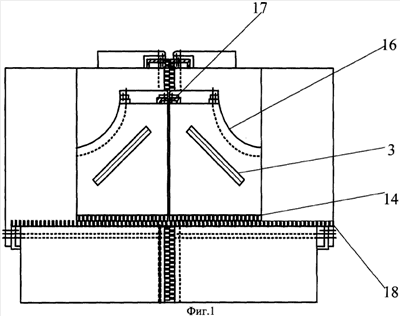

На фиг. 1 изображен трансформирующийся многослойный карман в первом положении по центру изделия.

На фиг. 2 изображен трансформирующийся многослойный карман во втором положении на боковых частях изделия.

На фиг. 3 изображена схема трансформирующегося многослойного кармана.

Трансформирующийся многослойный карман состоит из прорезного кармана 1, вход в который оформлен двумя обтачками 3 с застежкой на «тесьму-молнию» 4, и навесного кармана 7 цельнокроеного с листочкой 5. Прорезной карман 1 с подкладкой 10 и навесной карман 7 образуют объединенную деталь, которая имеет перегородку 9, состоящую из двух частей, застегивающихся на навесную петлю 13 и пуговицу 15. Нижняя часть перегородки 9 выполнена из основного материала, а ее верхняя часть 12 обтачана подкладкой 11. Навесной карман 7 с цельнокроеной листочкой 5 соединен с подкладкой 8 и имеет обтачку 6, выполненную из подкладочной ткани.

К центральной части объединенной детали накладного кармана притачана «тесьма-молния» 17, в нижней части этой детали располагается разъемная «тесьма-молния» 14, с помощью которой накладной карман фиксируется в центральной части полочки, когда вход 16 в накладной карман образован полочкой изделия и объединенной деталью карманов, при этом передней стенкой накладного кармана является прорезной карман с застежкой на «тесьму-молнию» (фиг.1). Фиксация трансформирующегося накладного кармана, когда его передняя стенка образована навесным карманом, на боковой части изделия при помощи застежки на «тесьму-молнию» 18 внизу и паты 19 вверху обеспечивает два входа: вход 20 сбоку в накладной карман и вход 2 в навесной карман сверху (фиг.2).

При применении трансформирующегося накладного кармана обеспечивается расширение ассортимента карманов за счет изменения их внешнего вида при расстегивании центральной и нижней застежек на «тесьму-молнию», введения внутренней перегородки, состоящей из двух частей, застегивающихся на навесную петлю и пуговицу, а также повышение удобства эксплуатации за счет увеличения функциональных возможностей швейного изделия.

Формула изобретения

1. Трансформирующийся многослойный карман, состоящий из нескольких карманов, параллельно расположенных один относительно другого, с перегородкой между ними, отличающийся тем, что один из карманов является прорезным с застежкой молнией, второй – накладным, перегородка состоит из двух частей, верхняя часть которой обтачана подкладкой и закрывается на навесную петлю и пуговицу, находящуюся на нижней части перегородки, причем оба кармана и перегородка образуют объединенную деталь многослойного кармана, который при соединении с полочкой изделия путем жесткой фиксации по боковому шву и при помощи застежек-молний в центральной и нижней частях образует третий карман, передней стенкой которого может являться первый прорезной карман с застежкой молнией или второй накладной карман.

2. Трансформирующийся многослойный карман по п.1, отличающийся тем, что верхний срез объединенной детали многослойного кармана, в случае образования передней стенки третьего кармана накладным карманом, имеет фиксацию патой.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.06.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
