Патент на изобретение №2319375

(54) ПНЕВМОМАССАЖЕР

(57) Реферат:

Изобретение относится к сельскому хозяйству, в частности к массажерам вымени. Пневмомассажер включает колокол с присоском и четырьмя патрубками, соединенными с источником вакуума, в дно колокола вмонтирован патрубок, в который герметично вставлена гильза с возможностью вертикального перемещения и фиксации, оснащенная в верхней части эластичной мембраной, в центре которой закреплен перфорированный вогнутый элемент, сообщенной с источником переменного давления. Гильза имеет перегородку с воздуховодом, оснащенным источником переменного давления, содержащим электродвигатель, к ротору последнего прикреплен перепускной клапан, установленный в поперечном отверстии воздуховода перегородки. Электродвигатель подсоединяется к источнику тока через мультивибратор, а в качестве источника тока используется гальванический элемент или аккумулятор. Пневмомассажер имеет упрощенную конструкцию источника переменного давления, имеет возможность менять скорость пульсации и обладает высокой работоспособностью и эффективностью. 2 з.п. ф-лы, 3 ил.

Изобретение относится к сельскому хозяйству, в частности к массажерам вымени.

Известно устройство для пневмомассажа вымени (см. А.с. СССР 1297772 А1), включающее массажный колокол с присоском, при этом колокол снабжен эластичной крышкой с отверстием и четырьмя патрубками. В отверстие установлен рупорообразный насадок с перфорированной крышкой, соединенный с мембранной камерой переменного давления.

Однако к недостаткам данного устройства можно отнести низкую эксплутационную надежность мембранной камеры и низкую эффективность массажа (т.к. мембрана недолговечна и т.к. у нетелей разные размеры вымени).

Известно также устройство для пневмомассажа вымени (прототип), см. А.с. СССР № SU 1551296 А1, включающее массажный колокол с присоском и с четырьмя патрубками, подключенными к источнику вакуума, в нижней части колокола выполнено отверстие, в котором установлена гильза с возможностью вертикального перемещения и фиксации. Верхняя часть гильзы имеет эластичную мембрану, в центре которой установлен рупорообразный насадок, оснащенный грузом и соединенный с камерой переменного давления.

Недостатком данного изобретения является сложность пульсирующего элемента и не надежность механики камеры переменного давления, а также сложность ее ремонта. В случае выхода из строя какого-нибудь элемента пульсирующего механизма сложно провести ремонт устройства. Также важнейшим недостатком является неэффективность пульсации.

Техническим решением задачи является повышение эффективности пульсации, ремонтоспособности и эксплуатационной надежности камеры переменного давления, а также упрощения конструкции устройства.

Техническое решение задачи осуществляется тем, что в известном устройстве, включающем колокол с присоском и четырьмя патрубками, соединенными с источником вакуума, в дно колокола вмонтирован патрубок, в который герметично вставлена гильза с возможностью вертикального перемещения и фиксации, оснащенная в верхней части эластичной мембраной, в центре которой закреплен перфорированный вогнутый элемент, сообщенной с источником переменного давления, согласно изобретению гильза имеет перегородку с воздуховодом, оснащенным источником переменного давления, содержащим электродвигатель, к ротору последнего прикреплен перепускной клапан, установленный в поперечном отверстии воздуховода перегородки, при этом электродвигатель подсоединяется к источнику тока через мультивибратор, а в качестве источника тока используется гальванический элемент или аккумулятор, причем мультивибратор выполнен по известной схеме с возможностью изменять период пульса, причем оснащен храповиком, для его фиксации.

Новыми элементами представленного пневмомассажера являются: оснащение гильзы перегородкой и воздуховодом с отверстием; клапан в отверстии воздуховода, приводимый в движение электродвигателем через мультивибратор; источники постоянного тока (в виде аккумуляторов или гальванических элементов); мультивибратор с возможностью регулировки периода пульсации.

Новизна обеспечивает упрощение конструкции источника переменного давления, повышение ремонтоспособности, эффективность пневмомассажа за счет регулировки цикла пульсации.

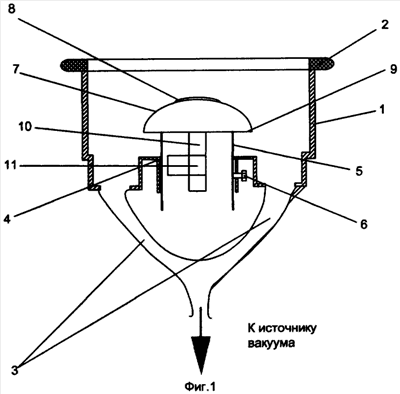

Сущность изобретения показана на чертежах, где на фиг.1 – схема пневмомассажера, на фиг.2 – схема воздуховода с клапаном, на фиг.3 – принципиальная электрическая схема соединений мультивибратора, электродвигателя и источника питания.

Пневмомассажер содержит массажный колокол 1 с присоском 2 с четырьмя патрубками 3, соединенными с источником вакуума (не показан). В колоколе 1 выполнен патрубок 4, в который герметично вставлена гильза 5, с возможностью перемещения и фиксации при помощи зажимного винта 6. Верхняя часть гильзы 5 оснащена эластичной мембраной 7. Эластичная мембрана 7 в центре имеет колоколообразный перфорированный элемент 8. Внутри гильзы 5 имеется перегородка 9, к которой прикреплен воздуховод 10. Воздуховод 10 оснащен поперечным отверстием 11, в котором размещен клапан 12. Клапан 12 связан с электродвигателем 13 через выключатель 14, мультивибратор 15 и источник постоянного тока 16 (в виде гальванических элементов или аккумуляторов). Мультивибратор выполнен по известной схеме (показано на фиг.3), с возможностью изменения периода пульсации. Мультивибратор содержит три логических элемента микросхемы, реостат и конденсатор. Воздуховод 10 оснащен фильтрующей сеткой 17.

После установки колокола 1 на вымени, под действием вакуума внутри него, колокол 1 закрепляется на вымени животных за счет присоска 2. Для повышения эффективности массажа оператор прижимает гильзу 5 к вымени и фиксирует ее зажимным винтом 6. Оператор включает выключателем 14 электродвигатель 13. Клапан 12, поворачиваясь в поперечном отверстии 11, открывает и закрывает воздуховод 10. Воздух, поступая под мембрану 7, создает разницу давлений, благодаря которому мембрана 7 механически воздействует на вымя. Одновременно через отверстия в перфорированном элементе 8 воздух поступает внутрь колокола 1 и обдувает вымя. В период, когда клапан 12 перекрыл воздуховод 10, давление внутри клапана и под выменем выравнивается, и мембрана 7 опускается. Затем цикл повторяется.

В данном устройстве упрощен механизм пульсации, а также повышена его эффективность. Имеется возможность менять скорость пульсации, а также упрощен механизм обслуживания устройства. При падении пневмомассажера на пол механизм для осуществления переменного давления защищен от механических повреждений, т.к. находится внутри гильзы.

Формула изобретения

1. Пневмомассажер, включающий колокол с присоском и четырьмя патрубками, соединенными с источником вакуума, в дно колокола вмонтирован патрубок, в который герметично вставлена гильза с возможностью вертикального перемещения и фиксации, оснащенная в верхней части эластичной мембраной, в центре которой закреплен перфорированный вогнутый элемент, сообщенной с источником переменного давления, отличающийся тем, что гильза имеет перегородку с воздуховодом, оснащенным источником переменного давления, содержащим электродвигатель, к ротору последнего прикреплен перепускной клапан, установленный в поперечном отверстии воздуховода перегородки, при этом электродвигатель подсоединяется к источнику тока через мультивибратор, а в качестве источника тока используется гальванический элемент или аккумулятор.

2. Пневмомассажер по п.1, отличающийся тем, что мультивибратор выполнен по известной схеме с возможностью изменения частоты пульса.

3. Пневмомассажер по п.1, отличающийся тем, что ротор оснащен храповиком для его фиксирования.
