Патент на изобретение №2319097

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2319097 (13) C1
(51) МПК

F41A5/18 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – действует

(21), (22) Заявка: 2006114211/02, 25.04.2006

(24) Дата начала отсчета срока действия патента:

25.04.2006

(46) Опубликовано: 10.03.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2198367 C1, 10.02.2003. RU 16542 U1, 10.01.2001. RU 2193743 С2, 27.11.2002. RU 2079084 C1, 10.05.1997. US 5123329 A, 23.06.1992.

Адрес для переписки:

404111, Волгоградская обл., г. Волжский, пр. Ленина, 87, кв.55, В.Н.Горянину

(72) Автор(ы):

Горянин Владимир Николаевич (RU)

(73) Патентообладатель(и):

Горянин Владимир Николаевич (RU)

(54) АВТОМАТИКА СТРЕЛКОВОЙ СИСТЕМЫ

(57) Реферат:

Автоматика предназначена для перезаряжания с использованием энергии пороховых газов. Автоматика содержит ствол, раму, подпружиненный затвор, возвратную пружину. Затвор снабжен механизмами сцепления его со стволом и с рамой, при этом автоматика стрелковой системы начинает работать при воздействии на раму, которая выполнена с возможностью движения вперед под действием пороховых газов. Снижается отдача. 2 з.п. ф-лы, 1 ил.

Известна пистолетная система со сцепленным затвором с использованием отдачи при длинном ходе ствола, в которой во время выстрела ствол и затвор сцепленны. (см. А.Б.Жук. Стрелковое оружие, М.: Воениздат. 1992, с.403-404).

Недостатком данной системы является использование отдачи при выстреле.

Задача, на которую направлено данное изобретение, – снижение отдачи при выстреле вплоть до компенсации ее системой автоматики, предназначенной для перезаряжания.

Сущность данного изобретения основано на принципе воздействия продуктов сгорания на автоматику стрелковой системы.

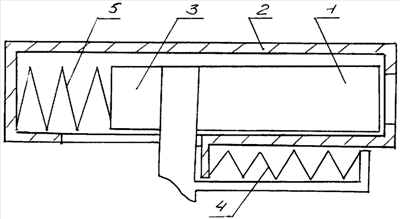

Сущность данного устройства поясняется чертежом, на котором приведена

принципиальная схема автоматики стрелковой системы.

Автоматика стрелковой системы состоит из ствола(1), рамы (2), затвора(3), возвратной пружины (4), пружины (5), механизма сцепления затвора со стволом, механизма сцепления затвора с рамой (на схеме не изображены, могут быть объединены с затвором).

Работа автоматики стрелковой системы осуществляется следующим образом. При выстреле пороховые газы, покидая ствол, воздействуют на раму (2), увлекая ее вперед, при этом сжимается возвратная пружина (4) и пружина (5). В крайнем положении рамы (2) происходит расцепление затвора (3) и ствола (1), а также сцепление затвора (3) с рамой (2). При возврате рамы (2) в исходное положение затвором (3) извлекается и выбрасывается гильза из ствола (1). При занятии рамой (2) первоначального положения происходит отделение затвора (3) от рамы (2). Под действием пружины (5) затвором (3) происходит досылка патрона в ствол (1) и блокировка затвора (3).

Формула изобретения

1. Автоматика стрелковой системы, содержащая ствол, раму, подпружиненный затвор, возвратную пружину, отличающаяся тем, что затвор снабжен механизмами сцепления его со стволом и рамой, при этом автоматика стрелковой системы начинает работать при воздействии на раму, которая выполнена с возможностью движения вперед под действием пороховых газов.

2. Автоматика по п.1, отличающаяся тем, что механизмы сцепления затвора со стволом и рамой выполнены совместно с затвором.

3. Автоматика по п.1, отличающаяся тем, что рама выполнена в виде кожуха.

РИСУНКИ
