Патент на изобретение №2319082

(54) ДВЕРЬ ХОЛОДИЛЬНОЙ КАМЕРЫ

(57) Реферат:

Дверь холодильной камеры включает полотно коробчатого типа с теплоизоляционным наполнителем, к внутренней стороне которого по периметру края боковых и верхней стороне и нижнему торцу прикреплен уплотнитель, облицовочную панель, которая образует внешнюю стенку и боковые стенки, по периметру сформированные загнутыми ее участками, которые имеют по меньшей мере по четыре отверстия на вертикальных боковых стенках для крепления облицовочной панели к полотну с помощью кронштейнов, с возможностью образования зазора между внешней частью полотна и панелью в направлении наружной стороны открытого в местах примыкания уплотнителя к облицовке проема камеры и полу, при этом в облицовочной панели выполнено отверстие, которое расположено по центру относительно вертикальных боковых сторон в нижней части верхней ее половины, в которое установлен вентилятор. Использование данного изобретения обеспечивает повышение надежности и долговечности конструкции. 3 ил.

Изобретение относится к холодильному оборудованию, а именно к дверям, воротам, применяемым для закрывания проемов в складах – холодильниках, холодильных и морозильных камерах, овоще- и фруктохранилищах, а также в аналогичных объектах других отраслей промышленности, снабженных устройством для предотвращения намерзания конденсата на поверхностях их полотна в местах их примыкания к проемам низкотемпературных камер.

Известна конструкция окна холодильной камеры, содержащая оконную коробку, ряд параллельно установленных стекол с уплотнительными прокладками, внешняя из которых выполнена из паронепроницаемого материала и укреплена герметично.

Недостатками данной конструкции являются сложность изготовления и низкая надежность, поскольку уплотнительные прокладки со временем стареют, обнаруживая неплотности и пропуская в промежуточное пространство наружный воздух, содержащий влагу, который способствует оседанию конденсата и намерзанию инея на поверхности стекол (патент FR №1487376, Е06В 7/12).

Известна конструкция двери, используемая в низкотемпературной камере, ее полотно имеет форму коробчатого типа. Для предотвращения фильтрации холода из камеры и образования конденсата на внешней стороне полотна, приводящего впоследствии к его намерзанию, в него непосредственно под облицовку двери и проема на термоизоляцию укладывают систему подогрева, представляющую собой термоэлектрокабель, обеспечивающий при подаче электричества повышенную температуру полотна двери и облицовки проема камеры, что в свою очередь предупреждает образование конденсата на них (ГОСТ 31174, 2003, с.5).

Недостатком данной конструкции является сложность изготовления специальной конструкции облицовки проема камеры, соприкасающейся с уплотнением двери, и в связи с этим увеличение веса всей конструкции и относительно большие энергетические затраты на предотвращение образования конденсата.

Наиболее близким аналогом относительно заявленного изобретения является а.с. SU №203707, F25D 23/02, 1967, в котором охарактеризована дверь холодильной камеры, содержащая полотно коробчатого типа с теплоизоляционным наполнителем, уплотнитель, кронштейны.

Недостатком данной конструкции двери является значительный вес вследствие применения теплоизоляционного материала избыточной толщины и низкая надежность.

Задачей заявленного изобретения является повышение надежности и долговечности конструкции.

Технический результат, заключающийся в устранении указанных недостатков в двери холодильной камеры достигается за счет того, что дверь холодильной камеры, включающая полотно коробчатого типа с теплоизоляционным наполнителем, к внутренней стороне которого по периметру края боковых и верхней стороне и нижнему торцу прикреплен уплотнитель, облицовочную панель, образующую внешнюю стенку и боковые стенки, по периметру сформированные загнутыми ее участками, имеющими по меньшей мере по четыре отверстия на вертикальных боковых стенках для крепления облицовочной панели к полотну с помощью кронштейнов, с возможностью образования зазора между внешней частью полотна и панелью в направлении наружной стороны открытого в местах примыкания уплотнителя к облицовке проема камеры и полу, при этом в облицовочной панели выполнено отверстие, расположенное по центру относительно вертикальных боковых сторон в нижней части верхней ее половины, в которое установлен вентилятор.

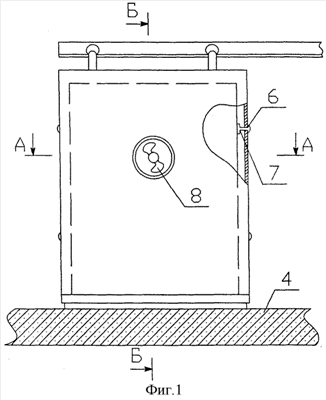

На фиг.1 – общий вид предлагаемой двери.

На фиг.2 – разрез по А-А на фиг.1.

На фиг.3 – разрез по Б-Б на фиг.1.

Дверь холодильной камеры имеет полотно коробчатого типа с теплоизоляционным наполнителем 1, к внутренней стороне которого по периметру края боковых и верхней стороне и нижнему торцу прикреплен уплотнитель 2, обеспечивающий герметизацию мест прилегания полотна к проему камеры 3 и полу 4, содержит облицовочную панель 5, имеющую на вертикальных боковых сторонах отверстия 6 для крепления облицовочной панели к полотну с помощью кронштейнов 7, отверстие для установки вентилятора 8.

Над проемом холодильной камеры монтируется неподвижная горизонтальная направляющая балка, по которой с возможностью возвратно-поступательного движения перемещается дверь с помощью роликов, укрепленных на ее полотне.

Дверь холодильной камеры работает следующим образом.

При закрытии двери уплотнитель 2 прижимается к проему камеры 3 и полу 4, обеспечивая герметизацию мест прилегания к ним полотна 1. В случае разгерметизации наружного полотна 1 в результате старения уплотнителя 2 или неточности изготовления двери, холодный воздух из камеры не может просочиться наружу, поскольку в результате принудительной вентиляции всегда имеется потенциальная тяга воздуха в сторону наименьшего парциального давления, т.е. в рабочий объем холодильной камеры, благодаря чему исключается возможность оседания на полотне 1 конденсата и в местах прилегания полотна к проему камеры и полу.

Предлагаемое устройство позволяет снизить вес всей конструкции за счет уменьшения теплоизоляционного слоя полотна, исключить энергетические потери холода и предотвратить образование наледи в местах примыкания двери к проему камеры и полу за счет повышения надежности работы уплотнителя и увеличить срок надежного фукционирования конструкции в целом.

Формула изобретения

Дверь холодильной камеры, включающая полотно коробчатого типа с теплоизоляционным наполнителем, к внутренней стороне которого по периметру края боковых и верхней стороне и нижнему торцу прикреплен уплотнитель, облицовочную панель, образующую внешнюю стенку и боковые стенки, по периметру сформированные загнутыми ее участками, имеющими по меньшей мере по четыре отверстия на вертикальных боковых стенках для крепления облицовочной панели к полотну с помощью кронштейнов, с возможностью образования зазора между внешней частью полотна и панелью в направлении наружной стороны, открытого в местах примыкания уплотнителя к облицовке проема камеры и полу, при этом в облицовочной панели выполнено отверстие, расположенное по центру относительно вертикальных боковых сторон в нижней части верхней ее половины, в которое установлен вентилятор.

РИСУНКИ
