Патент на изобретение №2319053

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2319053 (13) C1
(51) МПК

F16K13/00 (2006.01)
H01F29/12 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006127514/06, 28.07.2006

(24) Дата начала отсчета срока действия патента:

28.07.2006

(46) Опубликовано: 10.03.2008

(56) Список документов, цитированных в отчете о
поиске:
SU 1367054 A1, 15.01.1988. RU 2023170 C1, 15.11.1994. SU 208119 A, 06.03.1968. RU 2221156 C1, 10.01.2004. SU 1229388 A1, 07.05.1986. SU 1318702 A1, 23.06.1987.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, Проректору по научной работе

(72) Автор(ы):

Шарапов Владимир Иванович (RU),
Кубашов Сергей Евгеньевич (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) СПОСОБ ОХЛАЖДЕНИЯ ТРАНСФОРМАТОРОВ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

(57) Реферат:

Изобретение предназначено для использования тепла масла трансформатора и может быть использовано в теплоэнергетике. Способ охлаждения трансформаторов тепловой электрической станции заключается в том, что отвод теплоты, выделяющейся в обмотках трансформатора, осуществляют маслом. Постоянное охлаждение масла осуществляют в маслоохладителях. В качестве охлаждающей среды маслоохладителя, по меньшей мере, одного из трансформаторов станции используют природный газ, подаваемый на горелки котлов. Изобретение обеспечивает повышение экономичности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – способ охлаждения трансформаторов тепловой электрической станции, по которому отвод теплоты, выделяющейся в обмотках трансформатора, осуществляют маслом, постоянное охлаждение масла осуществляют в воздушных маслоохладителях, циркуляцию воздуха через маслоохладители осуществляют несколькими вентиляторами, расположенными непосредственно на маслоохладителях (см. Славнин М.И. Электрооборудование электрических станций и трансформаторных подстанций. – М.: Государственное энергетическое издательство. 1963. Рис.12-1 на с.96, 12-3 на с.98, 12-4 на с.99, 12-7 на с.100 и текстовые пояснения к ним на с.93-101). Этот аналог принят в качестве прототипа.

Недостатком аналогов и прототипа являются пониженная экономичность тепловых электростанций вследствие потерь теплоты обмоток трансформатора с охлаждающим воздухом, а также вследствие повышенных эксплуатационных и капитальных затрат, связанных с эксплуатацией и установкой вентиляторов системы охлаждения трансформаторов.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет использования теплоты обмоток трансформатора в цикле тепловой электрической станции, а также снижения эксплуатационных и капитальных затрат на охлаждающую систему трансформаторов.

Для достижения этого результата предложен способ охлаждения трансформаторов тепловой электрической станции, по которому отвод теплоты, выделяющейся в обмотках трансформатора, осуществляют маслом, постоянное охлаждение масла осуществляют в маслоохладителях.

Особенность заключается в том, что в качестве охлаждающей среды маслоохладителя по меньшей мере одного из трансформаторов станции используют природный газ, подаваемый на горелки котлов.

Новый способ работы позволяет использовать теплоту обмоток трансформатора в цикле тепловой электрической станции, а также исключить из схемы охлаждения трансформаторного масла дополнительные вентиляторы, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения тепловых потерь в окружающую среду, а также снижения эксплуатационных и капитальных затрат на охлаждающую систему трансформаторов.

Рассмотрим пример реализации заявленного способа охлаждения трансформаторов тепловой электрической станции.

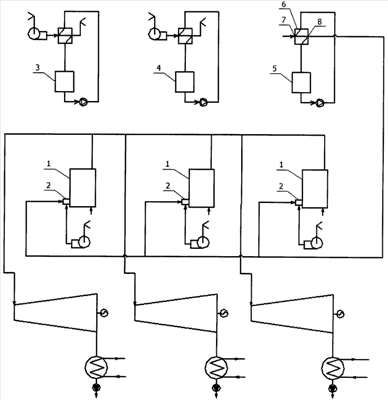

На чертеже изображена схема охлаждения трансформаторов тепловой электрической станции, в которой реализуется новый способ.

Станция содержит паровые котлы 1 с горелками 2, каждый из которых связан паропроводом острого пара с соответствующей ему турбиной, трансформаторы 3, 4 с системами воздушного охлаждения трансформаторного масла, трансформатор 5 с газовым маслоохладителем 6, который имеет газозаборное 7 и газоотводящее 8 отверстия, газоотводящее отверстие 8 соединено с горелками 2 котлов 1.

При работе трансформаторов 3, 4 и 5 в их обмотках выделяется теплота. Отвод теплоты осуществляют маслом. Масло охлаждают путем циркуляции через маслоохладители, циркуляцию масла обеспечивают при помощи масляных насосов. В качестве охлаждающей среды маслоохладителей трансформаторов 3 и 4 используют атмосферный воздух. Газ, необходимый для работы котла 1, пропускают через газовый маслоохладитель 6 трансформатора 5 и подают на горелки 2 котла 1.

Таким образом, новый способ позволяет возвращать теплоту обмоток трансформатора в котел, а также исключить дополнительные вентиляторы из системы охлаждения трансформаторного масла, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения тепловых потерь в окружающую среду, а также снижения эксплуатационных и капитальных затрат на охлаждающую систему трансформаторов.

Формула изобретения

Способ охлаждения трансформаторов тепловой электрической станции, по которому отвод теплоты, выделяющейся в обмотках трансформатора, осуществляют маслом, постоянное охлаждение масла осуществляют в маслоохладителях, отличающийся тем, что в качестве охлаждающей среды маслоохладителя, по меньшей мере, одного из трансформаторов станции используют природный газ, подаваемый на горелки котлов.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2008

Извещение опубликовано: 27.12.2009 БИ: 36/2009
