Патент на изобретение №2319052

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2319052 (13) C2
(51) МПК

F16H7/00 (2006.01)
F16H1/24 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006109046/11, 23.03.2006

(24) Дата начала отсчета срока действия патента:

23.03.2006

(46) Опубликовано: 10.03.2008

(56) Список документов, цитированных в отчете о
поиске:
SU 1434196 А1, 30.10.1988. SU 1368544 А1, 23.01.1988. SU 1825919 А1, 07.07.1993. FR 2551166 А, 01.03.1985.

Адрес для переписки:

117418, Москва, ул. Зюзинская, 4, корп.1, кв.103, И.С. Иванову

(72) Автор(ы):

Иванов Игорь Серафимович (RU)

(73) Патентообладатель(и):

Иванов Игорь Серафимович (RU)

(54) ПЕРЕДАЧА

(57) Реферат:

Изобретение относится к передаточным механизмам и может найти применение в области машиностроения, при изготовлении авто-, мото-, авиа- и велотранспортных средств, а также при производстве игрушек. Передача содержит корпус (1) с полостью (3), ведущую (9) и ведомую звездочки, элементы зацепления (5), размещенные для перемещения в полости корпуса и элементы скольжения (7) в виде шариков. Элементы зацепления выполнены дискретными и имеют посадочные места (6) для элементов скольжения. В полости корпуса выполнены направляющие. Элементы скольжения катятся по направляющим корпуса. Такое выполнение повышает износостойкость элементов передачи и снижает трудоемкость при ремонте. 3 ил.

Изобретение относится к передаточным механизмам и может найти применение в области машиностроения, при изготовлении авто-, мото- авиа- и велотранспортных средств, а также при производстве игрушек.

Аналогов передачи не обнаружено.

Известна цилиндрическая зубчатая передача, содержащая шестерню и колесо, выполненные каждый в виде двух разнесенных цилиндров с размещенными на них зубьями (патент ФРГ №3022020, F16Н 1/26, 1981).

Известен механизм для преобразования возвратного движения во вращательное, содержащий стойку, ведомое зубчатое колесо-храповик, ведущее звено, совершающее возвратное движение – ползун или коромысло, промежуточное звено-собачку, шарнирно закрепленное на ведущем звене и образующее зубчатое зацепление с храповиком, при этом зубчатый венец собачки выполнен с профилем в виде логарифмической спирали (патент России №2223430, F16Н 19/04, 2001).

Наиболее близким к заявляемой передаче является цепная передача, содержащая ведущую и ведомую звездочки по крайней мере с двумя кольцевыми канавками на наружной поверхности звездочек, цепь, включающую элементы зацепления со сквозными диаметральными отверстиями, и соединительные элементы в виде по крайней мере двух тросиков, размещенных в кольцевых канавках звездочек и в отверстиях элементов зацепления, взаимодействующих с зубьями звездочек, причем элементы зацепления выполнены в виде трубок или сплошных стержней, основной профиль зубьев выполнен эвольветным, поперечный профиль зубьев выполнен по радиусу или выпуклым, или выпукло-вогнутым, а элементы зацепления выполнены с соответствующим поперечным профилем (патент России №2015433, F16Н 7/06, 1991).

Недостатками известных устройств является высокий износ элементов передачи, т.к. их работа связана с растяжением металла, износ по каждому из соединений звеньев, а также трудоемкость при ремонте, связанная с заменой отдельных элементов, жестко связанных друг с другом.

Техническим результатом изобретения является повышение износостойкости элементов передачи и снижение трудоемкости при ремонте.

Технический результат достигается тем, что передача содержит как минимум одну ведомую и ведущую звездочки и элементы зацепления, взаимодействующие с зубьями звездочек, причем она снабжена корпусом с выполненными в нем направляющими, элементы зацепления выполнены дискретными с элементами скольжения или без таковых и размещены по всей геометрии направляющих корпуса с возможностью перемещения в направляющих.

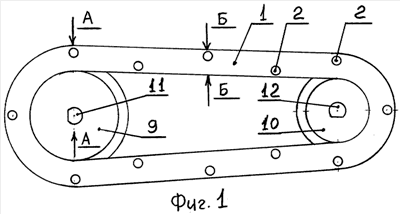

Сущность изобретения поясняется чертежами, где на фиг.1 показана передача, вид сбоку; на фиг.2 – поперечный разрез А-А через корпус и ведущую звездочку; на фиг.3 – поперечный разрез Б-Б через корпус между звездочками передачи.

Передача содержит корпус 1, который может иметь любую замкнутую форму и может быть выполнен, например, из двух одинаковых или разных частей. Части корпуса 1 скреплены заклепками 2 или болтами. Внутри корпуса 1 выполнена полость 3 с направляющими 4. В полости 3 корпуса 1 установлены элементы зацепления 5 в виде цилиндров или трубок с посадочными местами 6 под элементы скольжения 7 в виде, например, шариков. Элементы зацепления 5 выполнены дискретными, не связанными никакими соединениями между собой. Они размещены по всей геометрии в полости 3 корпуса 1 и упираются своими телами друг в друга. На элементах зацепления 5 имеется кольцевая канавка 8 под зубья ведущей 9 и ведомой 10 звездочек, установленных соответственно на ведущий 11 и ведомый 12 валы. Число звездочек может быть любым и они могут взаимодействовать с элементами зацепления 5 в любом месте корпуса 1. Для обеспечения взаимодействия с элементами зацепления 5 ведущая 9 и ведомая 10 звездочки входят в соответствующие прорези 13 корпуса 1.

Элементы зацепления 5 и элементы скольжения 7 могут быть выполнены едиными цельнолитыми. В этом случае возрастает сила трения, которая компенсируется обильной смазкой. Элементы зацепления 5 могут иметь различную форму и различную геометрию кольцевой канавки 8 в зависимости от формы звездочки вплоть до выполнения их шарообразными. В последнем случае зубья звездочек могут иметь вильчатую форму.

Передача работает следующим образом. Вращение ведущего вала 11 передается на ведущую звездочку 9, зубья которой захватывают и проталкивают элементы зацепления 5 по кольцевой канавке 8. Соседние элементы зацепления 5 упираются друг в друга своими телами и передают движение на следующие элементы зацепления 5. При этом элементы скольжения 7 элементов зацепления 5 вращаются и катятся по направляющим 4, способствуя перемещению элементов зацепления 5 с минимальным трением. Движение через элементы зацепления 5 передается на ведомую звездочку 10, что придает ей вращательное движение, которое передается на ведомый вал 12.

Технический результат относительно повышения износостойкости достигается тем, что элементы зацепления выполнены независимыми дискретными и не связаны между собой соединительными элементами. Исключение соединительных элементов снижает трение и износ элементов. К тому же в заявляемом устройстве вместо растягивания элементов зацепления и соединительных элементов используется принципиально иной механизм – давление элементов зацепления друг на друга, что в значительно меньшей степени способствует деформации.

Технический результат в отношении снижения трудоемкости при ремонте заключается в том, что любой элемент зацепления с дефектом извлекается из корпуса, а на его место ставится новый дискретный элемент зацепления, после чего корпус скрепляется болтами или заклепывается.

Формула изобретения

Передача, содержащая корпус с полостью, ведущую и ведомую звездочки и элементы зацепления, размещенные в полости корпуса с возможностью перемещения, отличающаяся тем, что она снабжена элементами скольжения, элементы зацепления выполнены дискретными и имеют посадочные места для элементов скольжения, например шариков, в полости корпуса выполнены направляющие, а элементы скольжения имеют возможность качения по направляющим корпуса.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
