Патент на изобретение №2318902

(54) ЧУГУН

(57) Реферат:

Изобретение относится к области металлургии, в частности к составам чугуна. Чугун содержит компоненты в следующем соотношении, мас.%: углерод 2,5-3,0; кремний 2,5-3,0; марганец 0,2-0,4; магний 0,005-0,01; никель 2,0-2,5; цирконий 0,3-0,5; ванадий 0,3-0,5; церий 0,005-0,01; нитриды алюминия 0,05-0,15; бор 0,03-0,05; железо – остальное. Использование изобретения обеспечивает повышение прочности чугуна. 1 табл.

Изобретение относится к области металлургии, в частности к составам чугуна, который может быть использован в общем машиностроении.

Известен чугун, содержащий, мас.%: углерод 2,5-4,0; кремний 1,5-3,0; марганец 0-0,3; магний 0,02-0,1; никель 0-1,0; цирконий 0,05-0,6; ванадий 0,05-0,6; железо – остальное [1].

Задача изобретения состоит в повышении прочности чугуна.

Технический результат достигается тем, что чугун, содержащий углерод, кремний, марганец, магний, никель, цирконий, ванадии, железо, дополнительно содержит церий, нитриды алюминия, бор, при следующем соотношении компонентов, мас.%: углерод 2,5-3,0; кремний 2,5-3,0; марганец 0,2-0,4; магний 0,005-0,01; никель 2,0-2,5; цирконий 0,3-0,5; ванадий 0,3-0,5; церий 0,005-0,01; нитриды алюминия 0,05-0,15; бор 0,03-0,05; железо – остальное.

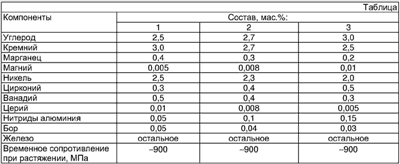

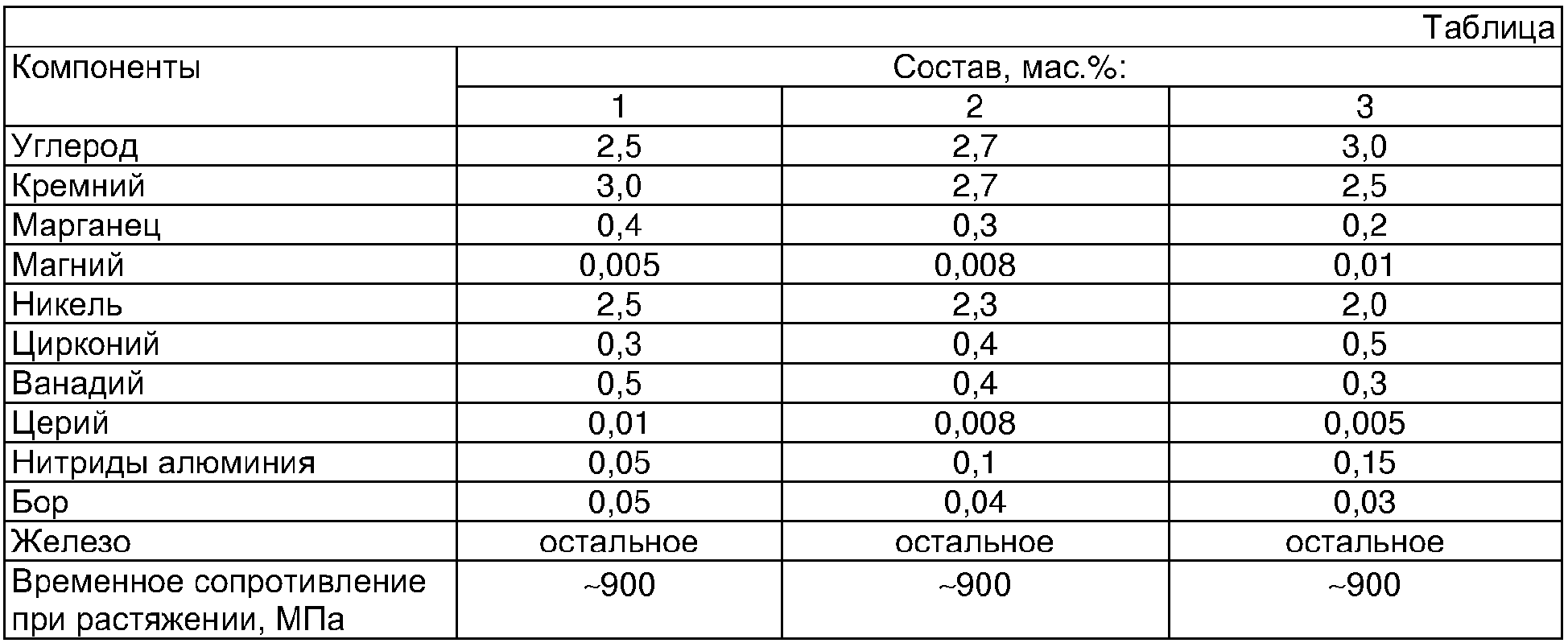

В таблице приведены составы чугуна

Присутствующие в составе чугуна компоненты проявляют себя следующим образом. Никель, ванадий и цирконий упрочняют твердый раствор. Бор стабилизирует карбиды. Благодаря присутствию магния и церия выделения графита имеют плавные очертания и не ослабляют металлическую основу чугуна. Нитриды алюминия способствуют измельчению зерна, препятствуют образованию трещин.

Чугун выплавляют в электропечах и отливают центробежным способом в горячие (400°С) металлические формы, обмазанные огнеупорной глиной. С целью предотвращения отбеливания, вызываемого присадкой магния, чугун последовательно модифицируют магнием или его сплавами и высококремнистым ферросилицием. Отливки подвергают отжигу при температуре 730°С с последующим охлаждением на воздухе.

Источник информации

1. JP 62-205225, С22С 37/04, 1987.

Формула изобретения

Чугун, содержащий углерод, кремний, марганец, магний, никель, цирконий, ванадий, железо, отличающийся тем, что он дополнительно содержит церий, нитриды алюминия и бор при следующем соотношении компонентов, мас.%:
