Патент на изобретение №2318796

(54) СПОСОБ ОЧИСТКИ МОНОХЛОРУКСУСНОЙ КИСЛОТЫ

(57) Реферат:

Изобретение относится к способу очистки монохлоруксусной кислоты от примесей дихлоруксусной кислоты и может быть использовано в технологии получения чистой монохлоруксусной кислоты.

Способ осуществляют путем гидрогенолиза в присутствии водорода в пленочном режиме при 135-145°С в каскаде последовательно соединенных вертикально расположенных реакторов со стационарным слоем гетерогенного катализатора – палладий на активированном угле.

Предпочтительно применяют каскад реакторов с промежуточным охлаждением жидкой реакционной смеси в теплообменниках, встроенных между реакторами каскада, или за счет дозировки холодного потока теплоагента в жидкую реакционную смесь. В качестве теплоагента используют холодный поток монохлоруксусной кислоты или продуктов гидрогенолиза.

Технический результат: снижение концентрации дихлоруксусной и уксусной кислоты в продуктах гидрогенолиза и упрощение процесса.

2 з.п. ф-лы, 3 ил.

Изобретение относится к усовершенствованному способу процесса очистки монохлоруксусной кислоты (МХУК) от примесей дихлоруксусной кислоты (ДХУК) и может быть использовано в технологии получения чистой МХУК, получаемой хлорированием уксусной кислоты (УК).

МХУК является ценным продуктом для получения карбоксиметилцеллюлозы, различных пестицидов и лекарственных средств. В промышленности ее получают хлорированием УК элементарным хлором. В результате протекания побочных реакций в процессе хлорирования образуется ДХУК, которая является нежелательной примесью в МХУК.

Известен способ очистки МХУК от примесей ДХУК путем кристаллизации. Недостатком известного способа является невозможность использования отделенной примеси ДХУК в процессе, что приводит к большим потерям сырья (Промышленные хлорорганические продукты. Справочник под ред. Л.А.Ошина, М., Химия, 1978, с.85-86).

Известен способ очистки МХУК от примесей ДХУК каталитическим гидрогенолизом (заместительное гидрирование) при 125-140°С в присутствии гетерогенного катализатора – 0,5-1% палладия на активированном угле (SU 1004345) в присутствии натриевой соли МХУК.

Процесс осуществляют в емкостном аппарате, в который загружают МХУК, содержащую ДХУК и палладиевый катализатор. В аппарат барботируют газообразный водород, который за определенное время на палладиевом катализаторе восстанавливает дихлоруксусную кислоту до монохлоруксусной кислоты.

Недостатком данного способа является разрушение и унос палладиевого катализатора и, как следствие, его большой расход (1,5 кг на 1 т продукта), а также низкая селективность процесса, связанная с гидрированием МХУК до УК.

Наиболее близким аналогом предложенного способа является способ очистки монохлоруксусной кислоты от дихлоруксусной кислоты гидрогенолизом дихлоруксусной кислоты при повышенной температуре в вертикальном трубчатом реакторе со стационарным слоем гетерогенного катализатора – палладий на активированном угле, в котором процесс осуществляют в пленочном режиме (RU 2061670).

Главным недостатком способа является относительно низкая селективность процесса, за счет гидрирования целевого продукта – МХУК в УК и степень превращения ДХУК в МХУК. По данным примера 2 патента (таблица) концентрация ДХУК в продуктах гидрогенолиза составляет 0,61-4,27 мас.%, а концентрация УК составляет 0,22-4,28%. При этом с ростом степени превращения ДХУК селективность процесса уменьшается (т.е. увеличивается концентрация УК в продуктах гидрогенолиза).

Другим недостатком способа является необходимость поддержания температуры на четко фиксированном уровне (в примерах прототипа – 140°С), что, на практике, для трехфазных процессов осуществить практически невозможно.

Задачей изобретения является одновременное увеличение степени превращения ДХУК и селективности процесса, т.е. снижение концентрации ДХУК и УК в продуктах гидрогенолиза и упрощение процесса.

Данная задача решается гидрогенолизом ДХУК в вертикальном трубчатом реакторе со стационарным слоем гетерогенного катализатора – палладий на активированном угле и проведении процесса в пленочном режиме, в котором процесс осуществляют в каскаде последовательно соединенных вертикально расположенных реакторов при температуре 135-145°С.

Предпочтительно процесс осуществляют в каскаде реакторов с промежуточным охлаждением жидкой реакционной смеси.

Охлаждение жидкой реакционной смеси осуществляют в теплообменниках, встроенных между реакторами каскада, или за счет дозировки холодного потока теплоагента в жидкую реакционную смесь.

В качестве теплоагента могут быть использованы МХУК, УК или охлажденный поток продуктов гидрогенолиза.

Следующие примеры иллюстрируют способ.

Пример 1 (Сравнительный)

В реактор, представляющий собой вертикальный цилиндрический аппарат с диаметром 3 см и высотой 20 см, загружают 80 г (130 мл) катализатора, содержащего 1 мас.% палладия на активированном угле. В верхнюю часть реактора со скоростью 35 мл/ч (48 г/ч) подают сырец монохлоруксусной кислоты с температурой 135°С, содержащей 8,6 мас.% дихлоруксусной кислоты и 1 мас.% натриевой соли МХУК, и водород со скоростью 6,6 л/ч. На выходе отбирают жидкие продукты гидрогенолиза с температурой 145°С состава, мас.%: МХУК – 98,62; ДХУК – 0,71; УК – 0,67.

Пример 2

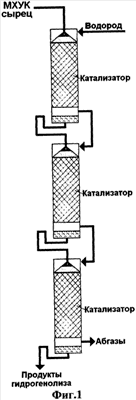

Процесс осуществляют в каскаде из трех последовательно соединенных вертикально расположенных реакторов (фиг.1). Каждый из реакторов представляет собой вертикальный цилиндрический аппарат с диаметром 3 см и высотой 7 см. В каждый реактор загружают по 26,7 г (43,3 мл) катализатора, содержащего 1 мас.% палладия на активированном угле. В верхнюю часть первого реактора со скоростью 35 мл/ч (48 г/ч) подают сырец монохлоруксусной кислоты с температурой 135°С, содержащей 8,6 мас.% дихлоруксусной кислоты и 1 мас.% натриевой соли МХУК, и водород со скоростью 6,6 л/ч. На выходе из третьего отбирают жидкие продукты гидрогенолиза с температурой 144°С состава, мас.%: МХУК – 99,13; ДХУК – 0,51; УК – 0,36.

Пример 3

Процесс осуществляют в каскаде из двух последовательно соединенных вертикально расположенных реакторов (фиг.2). Каждый из реакторов представляет собой вертикальный цилиндрический аппарат с диаметром 3 см и высотой 10 см. В каждый реактор загружают по 40 г (75 мл) катализатора, содержащего 1 мас.% палладия на активированном угле. В верхнюю часть первого реактора со скоростью 35 мл/ч (48 г/ч) подают сырец монохлоруксусной кислоты с температурой 137°С, содержащей 8,6 мас.% дихлоруксусной кислоты, и водород со скоростью 6,6 л/ч. Жидкие продукты гидрогенолиза после первого реактора с температурой 142°С направляют в холодильник, где охлаждают до 138°С и подают в верхнюю часть второго реактора каскада. Из нижней части второго реактора отбирают жидкие продукты гидрогенолиза с температурой 145°С состава, мас.%: МХУК – 99,28; ДХУК – 0,41; УК – 0,31.

Пример 4 (Сравнительный)

В реактор, представляющий собой вертикальный цилиндрический аппарат с диаметром 3 см и высотой 20 см, загружают 80 г (130 мл) катализатора, содержащего 2 мас.% палладия на активированном угле. В верхнюю часть реактора со скоростью 30 мл/ч (41 г/ч) подают сырец монохлоруксусной кислоты с температурой 130°С, содержащей 18,5 мас.% дихлоруксусной кислоты и 1мас.% натриевой соли МХУК, и водород со скоростью 12 л/ч. На выходе отбирают жидкие продукты гидрогенолиза с температурой 155°С состава, мас.%: МХУК – 91,95; ДХУК – 0,15; УК – 7,9.

Пример 5

Процесс осуществляют в каскаде из двух последовательно соединенных вертикально расположенных реакторов (фиг.2). Каждый из реакторов представляет собой вертикальный цилиндрический аппарат с диаметром 3 см и высотой 10 см. В каждый реактор загружают по 40 г (75 мл) катализатора, содержащего 2 мас.% палладия на активированном угле. В верхнюю часть первого реактора со скоростью 30 мл/ч (41 г/ч) подают сырец монохлоруксусной кислоты с температурой 135°С, содержащей 8,6 мас.% дихлоруксусной кислоты и 1 мас.% натриевой соли МХУК, и водород со скоростью 12 л/ч. Жидкие продукты гидрогенолиза после первого реактора с температурой 145°С направляют в холодильник, где охлаждают до 136°С и подают в верхнюю часть второго реактора каскада. Из нижней части второго реактора отбирают жидкие продукты гидрогенолиза с температурой 145°С состава, мас.%: МХУК – 99,23; ДХУК – 0,16; УК – 0,61.

Пример 6

Процесс осуществляют в каскаде из двух последовательно соединенных вертикально расположенных реакторов (фиг.3). Каждый из реакторов представляет собой вертикальный цилиндрический аппарат с диаметром 3,8 см и высотой 6,5 см. В каждый реактор загружают по 40 г (75 мл) катализатора, содержащего 2 мас.% палладия на активированном угле. В верхнюю часть первого реактора со скоростью 30 мл/ч (41 г/ч) подают сырец монохлоруксусной кислоты с температурой 135°С, содержащей 8,6 мас.% дихлоруксусной кислоты, и водород со скоростью 12 л/ч. В поток жидких продуктов гидрогенолиза после первого реактора с температурой 145°С вводят охлажденный поток МХУК с температурой 20°С и скоростью 3 г/ч, и полученную смесь с температурой 136°С подают в верхнюю часть второго реактора каскада. Из нижней части второго реактора отбирают жидкие продукты гидрогенолиза с температурой 145°С состава, мас.%: МХУК – 99,37; ДХУК – 0,22; УК – 0,41. (Состав приведен за вычетом МХУК, подаваемой на охлаждение).

Пример 7

Процесс осуществляют аналогично примеру 6, но в поток жидких продуктов гидрогенолиза после первого реактора с температурой 145°С вводят охлажденный поток продуктов гидрогенолиза состава, мас.%: МХУК – 99,37; ДХУК – 0,24; УК – 0,45, с температурой 20°С и скоростью 3 г/ч и полученную смесь с температурой 136°С подают в верхнюю часть второго реактора каскада. Из нижней части второго реактора отбирают жидкие продукты гидрогенолиза с температурой 145°С состава, мас.%: МХУК – 99,31; ДХУК – 0,24; УК – 0,45. (Состав приведен за вычетом потока, подаваемого на охлаждение).

Проведение процесса данным способом позволяет снизить содержание в продуктах реакции ДХУК до 0,16-0,51 мас.% и УК до 0,31-0,61 мас.%.

Формула изобретения

1. Способ очистки монохлоруксусной кислоты от дихлоруксусной гидрогенолизом дихлоруксусной кислоты в вертикальном трубчатом реакторе со стационарным слоем гетерогенного катализатора – палладий на активированном угле, и проведении процесса в пленочном режиме, отличающийся тем, что процесс осуществляют в каскаде последовательно соединенных вертикально расположенных реакторов при температуре 135-145°С.

2. Способ по п.1, отличающийся тем, что процесс осуществляют в каскаде реакторов с промежуточным охлаждением жидкой реакционной смеси в теплообменниках, встроенных между реакторами каскада или за счет дозировки холодного потока теплоагента в жидкую реакционную смесь.

3. Способ по п.2, отличающийся тем, что в качестве теплоагента используют холодный поток монохлоруксусной кислоты или продуктов гидрогенолиза.

РИСУНКИ

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Общество с ограниченной ответственностью “Синтез-2”

Вид лицензии*: НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “ВолгаОргХим”

Договор № РД0053094 зарегистрирован 27.07.2009

Извещение опубликовано: 10.09.2009 БИ: 25/2009

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
