Патент на изобретение №2318695

(54) ЛЕДОРАЗРУШАЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к устройствам для разрушения льда и может быть использовано для разрушения льда по периметру плавучей нефтяной платформы. Ледоразрушающее устройство содержит падающий груз и поднимающую его грузоподъемную машину, установленную на этой платформе и выполненную с тросом, блоками и лебедкой с механизмом ее привода. Падающий груз имеет проушины, заполненную под давлением 0,01-25 МПа инертным газом или газообразным азотом полость со свинцовым наполнителем или без последнего и крышку. При этом падающий груз выполнен цилиндрической формы диаметром 0,05-10 м и с пилообразным, или конусообразным, или клинообразным режущим наконечником, а грузоподъемная машина выполнена с механизмом ее передвижения. Такое выполнение устройства обеспечивает повышение его надежности. 1 ил.

Изобретение относится к ледоразрушающему устройству, осуществляющему разрушение льда по периметру плавающих нефтяных платформ и различных плавающих сосудов в акватории морей, рек и озер.

Известно ледоразрушающее устройство, содержащее падающий груз и поднимающую его грузоподъемную машину (см. SU 969816 А от 20.10.1982, с.3) /1/.

Недостатками известного ледоразрушающего устройства являются:

– высокие динамические нагрузки на трос, блоки, детали лебедки и механизма ее привода при мгновенной остановке монолитного падающего груза, провалившегося под лед, а это приводит к быстрому износу и поломкам деталей машины;

– увеличивается длительность подъема и сбрасывания груза на лед, а следовательно, снижается производительность грузоподъемной машины.

Технической задачей, на решение которой направлено заявленное изобретение, является увеличение долговечности деталей грузоподъемной машины и ее производительности.

Для решения поставленной задачи ледоразрушающего устройства, преимущественно для плавучей нефтяной платформы, содержащее падающий груз и поднимающую его грузоподъемную машину, установленную на этой платформе и выполненную с тросом блоками и лебедкой с механизмом ее привода, отличающееся тем, что падающий груз имеет проушины, заполненную под давлением 0,01-25 МПа инертным газом или газообразным азотом полость со свинцовым наполнителем или без последнего, крышку, при этом падающий груз выполнен цилиндрической формы диаметром 0,05-10 м и с пилообразным или конусообразным или клинообразным режущим наконечником, а грузоподъемная машина выполнена с механизмом ее передвижения.

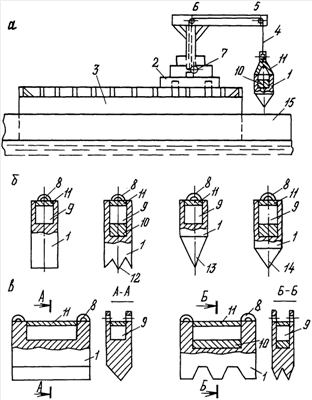

Изобретение поясняется чертежом, на котором представлено ледоразрушающее устройство.

Ледоразрушающее устройство (чертеж, а, б), содержащее падающий груз 1 и поднимающую его грузоподъемную машину 2, установленную на плавающей платформе 3 и выполненную с тросом 4 блоками 5, 6 и лебедкой 7 с механизмом ее привода (механизм привода не показан), что падающий груз имеет проушины 8, заполненную под давлением 0,01-25 МПа инертным газом или газообразным азотом полость 9 со свинцовым наполнителем 10 или без последнего, крышку 11, при этом падающий груз выполнен цилиндрической формы диаметром 0,05-10 м с пилообразным 12 или конусообразным 13, или клинообразным 14 режущим наконечником, а грузоподъемная машина выполнена с механизмом ее передвижения (механизм передвижения не показан.).

Плавающая нефтяная платформа расположена во льдах 15 в акватории моря. Падающий груз 1 можно выполнить прямоугольной формы с режущим наконечником (см. чертеж, б).

Ледоразрушающее устройство работает следующим образом.

Падающий груз 1 (см. чертеж, а) поднимается лебедкой 7 на определенную высоту и сбрасывается на лед 15. Под действием силы тяжести и сил инерций падающего груза (см. чертеж, а, б, в) лед разрушается по периметру плавающей нефтяной платформы, освобождая платформу от высокого давления льда на ее стенки, предохраняя этим стенки платформы от разрушения.

Использование инертного газа или газообразного азота позволяет падающему грузу после разрушения льда находиться на плаву, а следовательно, снижаются динамические нагрузки на детали грузоподъемной машины, повышается ее долговечность и производительность.

Формула изобретения

Ледоразрушающее устройство, преимущественно для плавучей нефтяной платформы, содержащее падающий груз и поднимающую его грузоподъемную машину, установленную на этой платформе и выполненную с тросом, блоками и лебедкой с механизмом ее привода, отличающееся тем, что падающий груз имеет проушины, заполненную под давлением 0,01-25 МПа инертным газом или газообразным азотом полость со свинцовым наполнителем или без последнего, крышку, при этом падающий груз выполнен цилиндрической формы диаметром 0,05-10 м и с пилообразным, или конусообразным, или клинообразным режущим наконечником, а грузоподъемная машина выполнена с механизмом ее передвижения.

РИСУНКИ

MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины за
поддержание патента в силе

Дата прекращения действия патента: 06.04.2009

Дата публикации: 27.09.2011
