Патент на изобретение №2318654

(54) СПОСОБ РАСКРОЯ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ, ПОРАЖЕННЫХ СЕРДЦЕВИННОЙ ГНИЛЬЮ

(57) Реферат:

Изобретение относится к лесной промышленности, а именно к производству пилопродукции. Способ включает фиксацию лесоматериала за здоровую периферийную зону, определение программы раскроя, продольный раскрой на секторы, удаление гнили, продольный раскрой полученных частей, обрезку, сортировку и сушку полученных пиломатериалов и боковых частей, их разворот относительно друг друга и скрепление между собой. Удаление гнили из секторов производят параллельно ее образующей, образуя части, которые базируют по полученной поверхности, производят их продольный раскрой с получением полуобрезных пиломатериалов радиальной распиловки и боковых частей, из полученных пиломатериалов удаляют кору по сбегу, разворачивают их относительно друг друга на 180° в вертикальной и горизонтальной плоскостях и скрепляют между собой с получением щитовой пилопродукции. Из полученных боковых частей удаляют кору и сердцевинную часть параллельно образующей, получая заготовки переменного сечения в виде трапеции постоянной высоты, которые разворачивают относительно друг друга на 180° в вертикальной плоскости и скрепляют между собой с получением пилопродукции в виде бруса. Изобретение сокращает количество отходов древесины и повышает качество получаемой пилопродукции. 1 з.п. ф-лы, 12 ил.

Изобретение относится к лесной промышленности и может быть использовано при производстве пилопродукции.

Известен секторный способ раскроя круглых лесоматериалов, имеющих сердцевинную гниль, заключающийся в том, что круглый лесоматериал делится пропилами по радиусам на секторы, из которых по касательной к годичным слоям выпиливаются пиломатериалы [1].

Недостатком этого способа раскроя является высокий процент отходов.

Другой известный способ раскроя круглых лесоматериалов включает продольный раскрой круглого лесоматериала на секторы, которые после сушки и строжки склеиваются в блоки, а затем складываются друг с другом таким образом, чтобы присердцевинная часть совмещалась с периферийной, а комлевая часть с вершинной [2].

Этот способ принят за прототип, как наиболее близкий к предлагаемому способу по достигаемому результату и техническим признакам.

Недостатком прототипа является то, что этот способ не предназначен для раскроя круглых лесоматериалов, имеющих сердцевинную гниль.

Предлагаемое изобретение решает задачу раскроя лесоматериалов с получением пилопродукции высокого качества при минимальном количестве отходов древесины.

Техническим результатом предлагаемого изобретения является обеспечение возможности раскроя круглых лесоматериалов, пораженных сердцевинной гнилью.

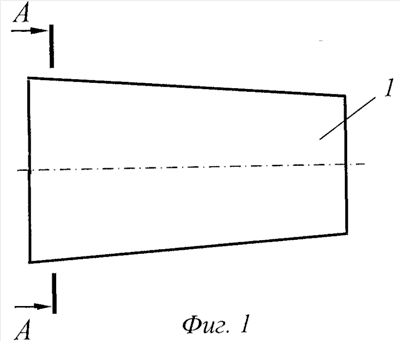

На фиг.1 изображен круглый лесоматериал 1 с низкокачественным сердцевинным слоем 2, распиливаемый на секторы 3; на фиг.2 – разрез А-А фиг.1; на фиг.3. – сектор 3 и получаемая из него часть 4; на фиг.4 – разрез Б-Б фиг.3; на фиг.4. – часть 4, распиливаемая на пиломатериалы 5 и боковые части 6; на фиг.6 – разрез В-В фиг.5; на фиг.7 – пилопродукция 7, полученная при скреплении пиломатериалов 5; на фиг.8 – разрез Г-Г фиг.7; на фиг.9 – заготовка 8, получаемая после удаления коры и сердцевинной части из боковой части 6; на фиг.10 – разрез Д-Д фиг.9; на фиг.11 – пилопродукция 9, полученная при скреплении заготовок 8; на фиг.12 – разрез Е-Е фиг.11.

Способ раскроя круглых лесоматериалов, имеющих сердцевинную гниль, осуществляется следующим образом.

Круглый лесоматериал 1 с низкокачественной сердцевиной 2 фиксируют за здоровую периферийную зону, определяют форму и параметры сердцевинного слоя и подвергают раскрою по программе, получая при этом секторы 3.

Далее из полученных секторов 3 удаляют гниль параллельно ее образующей, получая части 4, которые базируют по полученной поверхности, раскраивают вдоль с получением полуобрезных пиломатериалов 5 радиальной распиловки и боковых частей 6. Полуобрезные пиломатериалы 5 обрезают параллельно образующей, а после сушки и сортировки разворачивают относительно друг друга на 180° в вертикальной и горизонтальной плоскостях и скрепляют между собой с получением пилопродукции 7 в виде щита.

Из полученных при распиловке частей 4 боковых частей 6 удаляют кору и сердцевинную часть параллельно образующей, получая заготовки 8 переменного сечения в виде трапеции постоянной высоты, которые после сушки и сортировки разворачивают относительно друг друга на 180° в вертикальной плоскости и скрепляют между собой с получением пилопродукции 9 в виде бруса.

Предлагаемый способ получения пилопродукции из круглых лесоматериалов, пораженных сердцевинной гнилью, позволяет рационально использовать низкокачественную древесину.

Источники информации

1. Патент РФ №2175285. Способ раскроя круглых лесоматериалов, имеющих сердцевинную гниль. Сост. Торопов А.С., Попова Л.Ю. Кл. В27В 1/00, 27.10.2001.

Формула изобретения

1. Способ раскроя круглых лесоматериалов, пораженных сердцевинной гнилью, включающий фиксацию лесоматериала за здоровую периферийную зону, определение программы раскроя, продольный раскрой на секторы, удаление гнили, продольный раскрой полученных частей, обрезку, сортировку и сушку полученных пиломатериалов и боковых частей, их разворот относительно друг друга и скрепление между собой, отличающийся тем, что удаление гнили из секторов производят параллельно ее образующей, образуя части, которые базируют по полученной поверхности, производят их продольный раскрой с получением полуобрезных пиломатериалов радиальной распиловки и боковых частей, из полученных пиломатериалов удаляют кору по сбегу, разворачивают их относительно друг друга на 180° в вертикальной и горизонтальной плоскостях и скрепляют между собой с получением щитовой пилопродукции, из полученных боковых частей удаляют кору и сердцевинную часть параллельно образующей, получая заготовки переменного сечения в виде трапеции постоянной высоты, которые разворачивают относительно друг друга на 180° в вертикальной плоскости и скрепляют между собой с получением пилопродукции в виде бруса.

2. Способ по п.1, отличающийся тем, что полученную пилопродукцию раскраивают на заготовки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.07.2008

Извещение опубликовано: 27.02.2010 БИ: 06/2010
