Патент на изобретение №2318635

(54) СБОРНАЯ ФРЕЗА

(57) Реферат:

Изобретение относится к области металлообработки, к сборному режущему инструменту с механическим креплением режущих пластин. Фреза содержит корпус и режущие пластины, установленные в гнездах корпуса, каждое гнездо имеет нижнюю стенку с рифлениями и резьбовым отверстием и боковую стенку для взаимодействия с рифлениями на нижней опорной поверхности и боковой опорной поверхностью режущей пластины, закрепляемой с помощью расположенного в ее сквозном отверстии и ввернутого в указанное резьбовое отверстие крепежного винта с головкой для взаимодействия с боковой поверхностью сквозного отверстия режущей пластины, ось крепежного винта расположена с эксцентриситетом относительно оси сквозного отверстия, размещенным под углом к рифлениям. Для повышения надежности крепления режущей пластины в гнезде фреза снабжена дополнительными элементами, размещенными по одному в гнездах корпуса и жестко закрепленными в пазах, выполненных на нижних стенках гнезд под углом к рифлениям и расположенных между резьбовым отверстием на нижней стенке гнезда и торцовой поверхностью корпуса с пересечением проекций на нижнюю стенку гнезда рабочих главной и вспомогательной режущих кромок режущей пластины. При этом боковая стенка гнезда расположена на дополнительном элементе, а боковая опорная поверхность режущей пластины – на боковой стенке соответствующего паза, выполненного на ее нижней поверхности. Эксцентриситет между осями крепежного винта и сквозного отверстия в режущей пластине расположен в направлении от торцовой к периферийной поверхности корпуса под углом к рифлениям меньшим, чем угол расположения к ним паза под дополнительный элемент. 3 ил.

Изобретение относится к области металлообработки, в частности к сборному режущему инструменту с механическим креплением режущих пластин.

Известна сборная фреза, содержащая корпус и режущие пластины, установленные в гнездах корпуса, выходящих на его периферийную и торцовую поверхности, каждое гнездо имеет нижнюю стенку с рифлениями и резьбовым отверстием и боковую стенку, предназначенные для взаимодействия с соответствующими рифлениями на нижней опорной поверхности и боковой опорной поверхностью режущей пластины, закрепляемой в гнезде с помощью расположенного в ее сквозном отверстии и ввернутого в указанное резьбовое отверстие на нижней стенке крепежного винта с головкой, предназначенной для взаимодействия с боковой поверхностью упомянутого сквозного отверстия режущей пластины, ось крепежного винта расположена с эксцентриситетом относительно оси сквозного отверстия режущей пластины, размещенным под углом к рифлениям (см. WO 2006/041353, В23С 5/20, 2006).

В известной сборной фрезе центробежные силы, действующие на режущую пластину особенно при высокоскоростной обработке, стремятся сместить ее вдоль рифлений в направлении от боковой опорной стенки к торцовой поверхности корпуса и действуют при этом против усилия, приложенного к режущей пластине от крепежного винта.

Задача изобретения состоит в повышении надежности крепления режущей пластины в гнезде корпуса за счет ее поджима центробежными силами к боковой опорной стенке гнезда.

Поставленная задача решается тем, что сборная фреза, содержащая корпус и режущие пластины, установленные в гнездах корпуса, выходящих на его периферийную и торцовую поверхности, каждое гнездо имеет нижнюю стенку с рифлениями и резьбовым отверстием и боковую стенку, предназначенные для взаимодействия с соответствующими рифлениями на нижней опорной поверхности и боковой опорной поверхностью режущей пластины, закрепляемой в гнезде с помощью расположенного в ее сквозном отверстии и ввернутого в указанное резьбовое отверстие на нижней стенке крепежного винта с головкой, предназначенной для взаимодействия с боковой поверхностью упомянутого сквозного отверстия режущей пластины, ось крепежного винта расположена с эксцентриситетом относительно оси сквозного отверстия режущей пластины, размещенным под углом к рифлениям, в соответствии с изобретением снабжена дополнительными элементами, размещенными по одному в гнездах корпуса и жестко закрепленными в пазах, выполненных на нижних стенках гнезд под углом к рифлениям и расположенных между резьбовым отверстием на нижней стенке гнезда и торцовой поверхностью корпуса с пересечением проекций на нижнюю стенку гнезда рабочих главной и вспомогательной режущих кромок режущей пластины, при этом боковая стенка гнезда расположена на дополнительном элементе, а боковая опорная поверхность режущей пластины – на боковой стенке соответствующего паза, выполненного на нижней поверхности режущей пластины, а эксцентриситет между осями крепежного винта и сквозного отверстия в режущей пластине расположен под углом к рифлениям в направлении от торцовой к периферийной поверхности корпуса меньшим, чем угол расположения к ним паза под дополнительный элемент.

Предложенное изобретение представлено на фиг.1-3, на которых:

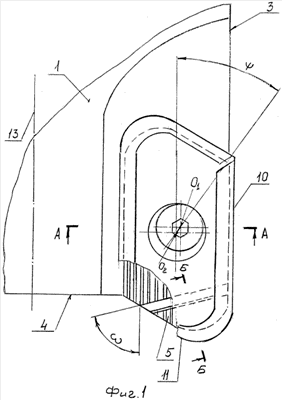

на фиг.1 показан вид сверху на гнездо корпуса сборной фрезы;

на фиг.2 показано сечение А-А на фиг.1;

на фиг.3 показано сечение Б-Б на фиг.1.

Сборная фреза, например, концевая содержит корпус 1 и режущие пластины 2, установленные в гнездах корпуса 1, выходящих на его периферийную 3 и торцовую 4 поверхности. Каждое гнездо имеет нижнюю стенку 5 с рифлениями и резьбовым отверстием и боковую стенку 6, предназначенные для взаимодействия с соответствующими рифлениями на нижней опорной поверхности и боковой опорной поверхностью режущей пластины 2. Режущая пластина 2 закрепляется в гнезде с помощью расположенного в ее сквозном отверстии и ввернутого в указанное резьбовое отверстие на нижней стенке крепежного винта 7 с головкой 8, предназначенной для взаимодействия с боковой поверхностью упомянутого сквозного отверстия режущей пластины 2.

Ось крепежного винта (O₁, см. фиг.1) расположена с эксцентриситетом относительно оси сквозного отверстия режущей пластины (О₂), размещенным под углом к рифлениям в направлении от торцовой 4 к периферийной 3 поверхности корпуса 1.

Сборная фреза снабжена дополнительными элементами 9, размещенными по одному в гнездах корпуса и жестко закрепленными, например, с помощью точечной сварки или пайки, в пазах, выполненных на нижних стенках 5 гнезд под углом к рифлениям и расположенных между резьбовым отверстием на нижней стенке гнезда и торцовой поверхностью корпуса с пересечением проекций на нижнюю стенку гнезда рабочих главной 10 и вспомогательной 11 режущих кромок режущей пластины 2.

При этом боковая стенка 6 гнезда расположена на дополнительном элементе 9, а боковая опорная поверхность режущей пластины 2 – на боковой стенке соответствующего паза 12, выполненного на нижней поверхности режущей пластины. Эксцентриситет O₁O₂ между осями крепежного винта 7 и сквозного отверстия в режущей пластине 2 расположен под углом к рифлениям меньшим, чем угол расположения к ним паза под дополнительный элемент, т.е. <. При этом центробежные силы, действующие на режущую пластину 2 в направлении от оси 13 фрезы, стремятся сместить ее вдоль рифлений от торцовой поверхности 4 корпуса 1, т.е. в направлении действия силы от крепежного винта 7, и поджимают ее к боковой опорной стенке 6, что способствует повышению надежности крепления режущих пластин в гнездах корпуса.

Формула изобретения

Сборная фреза, содержащая корпус и режущие пластины, установленные в гнездах корпуса, выходящих на его периферийную и торцовую поверхности, каждое гнездо имеет нижнюю стенку с рифлениями и резьбовым отверстием и боковую стенку, предназначенные для взаимодействия с соответствующими рифлениями на нижней опорной поверхности и с боковой опорной поверхностью режущей пластины, закрепляемой в гнезде с помощью расположенного в ее сквозном отверстии и ввернутого в указанное резьбовое отверстие на нижней стенке крепежного винта с головкой, предназначенной для взаимодействия с боковой поверхностью упомянутого сквозного отверстия режущей пластины, ось крепежного винта расположена с эксцентриситетом относительно оси сквозного отверстия режущей пластины, размещенным под углом к рифлениям, отличающаяся тем, что она снабжена дополнительными элементами, размещенными по одному в гнездах корпуса и жестко закрепленными в пазах, выполненных на нижних стенках гнезд под углом к рифлениям и расположенных между резьбовым отверстием на нижней стенке гнезда и торцовой поверхностью корпуса с пересечением проекций на нижнюю стенку гнезда рабочих главной и вспомогательной режущих кромок режущей пластины, при этом боковая стенка гнезда расположена на дополнительном элементе, а боковая опорная поверхность режущей пластины – на боковой стенке соответствующего паза, выполненного на нижней поверхности режущей пластины, а эксцентриситет между осями крепежного винта и сквозного отверстия в режущей пластине расположен в направлении от торцовой к периферийной поверхности корпуса под углом к рифлениям, меньшим угла расположения к ним паза под дополнительный элемент.

РИСУНКИ
