Патент на изобретение №2318584

(54) СМЕСИТЕЛЬ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение относится к устройствам для перемешивания различных сыпучих, преимущественно порошкообразных материалов, и может быть использовано для получения многокомпонентных смесей. Смеситель для сыпучих материалов содержит наклонно расположенный и кинематически связанный с приводом полый барабан, имеющий эллиптическую форму в поперечном сечению. Роликовые опоры барабана установлены с возможностью их взаимодействия с закрепленными на барабане бандажами. Бандажи в поперечном сечении выполнены эллипсоидальной формы, а большие полуоси эллипсов, формирующих поверхности барабана и бандажей ориентированы под прямым углом друг к другу. Изобретение обеспечивает повышение эффективности работы смесителя за счет лучшего перемешивания сыпучих материалов между собой при минимальной длине смесителя. 2 ил.

Изобретение относится к устройствам для перемешивания различных сыпучих, преимущественно порошкообразных материалов, и может быть использовано для получения многокомпонентных смесей.

Известен смеситель для сыпучих материалов, содержащий наклонно расположенный полый барабан круглого поперечного сечения, кинематически связанный с приводом, роликовые опоры с возможностью их взаимодействия с закрепленными на барабане бандажами, загрузочное и разгрузочное приспособления (Макаров Ю.И Аппараты для смешивания сыпучих материалов. М.: Машиностроение, 1973, 184-185, рис.81).

Однако недостатками известного смесителя являются возможность недостаточной степени перемешивания смешиваемых сыпучих материалов и увеличенная длина барабана.

Известен также аппарат для обработки сыпучих материалов, содержащий барабан, который в поперечном сечении имеет эллипсоидальную форму (US №4785759, кл. В05С 5/00, 22.11.1988 г.).

Недостатком известного аппарата является недостаточная эффективность при его использовании для перемешивания материалов, склонных к слипанию частиц друг с другом.

Техническим результатом изобретения является повышение эффективности работы смесителя за счет лучшего перемешивания сыпучих могокомпонентных материалов с увеличенными адгезионными свойствами по отношению друг к другу при минимальной длине барабана смесителя.

Технический результат достигается тем, что в смесителе для сыпучих материалов, содержащем наклонно расположенный и кинематически связанный с приводом полый барабан эллиптической формы в поперечном сечении, роликовые опоры с возможностью их взаимодействия с закрепленными на барабане бандажами, загрузочное и разгрузочное приспособления, согласно изобретению бандажи в поперечном сечении выполнены эллипсоидальной формы, а большие полуоси эллипсов, формирующих поверхности барабана и бандажей ориентированы под прямым углом друг к другу.

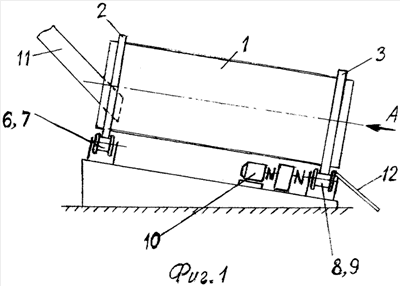

Смеситель для сыпучих материалов представлен на фиг.1 – вид сбоку, на фиг.2 – вид А на фиг.1.

Смеситель для сыпучих материалов содержит наклонно расположенный полый барабан 1, который в поперечном сечении выполнен эллипсоидальной формы. Барабан 1 снабжен двумя закрепленными по его краям бандажами 2 и 3, также эллипсоидальной формы в поперечном сечении. При этом большие полуоси 4 и 5 эллипсов, формирующих поверхности барабана 1 и бандажей 2, 3, ориентированы под прямым углом друг к другу. Бандажи 2 и 3 размещены с возможностью их свободного опирания на роликовые опоры 6, 7 и 8, 9. Одна из роликовых опор 6, 7 или 8, 9 кинематически связана с приводом 10. Длина r малой полуоси эллипса, формирующего профили бандажей 2, 3, превышает длину r_o большой полуоси 4 эллипса, формирующего поперечное сечение барабана 1. Смеситель снабжен загрузочным 11 и разгрузочным 12 приспособлениями. R – длина большой полуоси 5 эллипса, формирующего профили бандажей 2 и 3.

Смеситель для сыпучих материалов действует следующим образом. От привода 10 крутящий момент через роликовые опоры 6, 7 или 8, 9 за счет сил трения передается бандажам 2 и 3, а от них – барабану 1. Подлежащие смешиванию сыпучие материалы через загрузочное приспособление 11 поступают во внутреннюю полость вращающегося барабана 1. Перемешанные между собой компоненты в виде готового продукта выводятся из барабана 1 за счет его наклонного расположения через разгрузочное приспособление 12. За счет эллипсоидальной формы барабана 1 и эллипсоидальной формы бандажей 2 и 3 при его вращении происходит эффективное перемешивание непрерывно загружаемых во внутреннюю полость барабана 1 сыпучих материалов. Повышение эффективности процесса перемешивания обеспечивается за счет усложнения траектории движения смешиваемых частиц при вращении барабана 1 и их динамического взаимодействия друг с другом. Равномерное распределение в готовом продукте перемешанных в смесителе компонентов позволяет повысить товарные свойства готового продукта, а также уменьшить длину барабана. Принятое соотношение полуосей барабана 1, бандажей 2, 3 и поперечных размеров барабана 1 обеспечивают возможность беспрепятственной загрузки и разгрузки барабана 1.

Отличительные признаки изобретения обеспечивают повышение эффективности работы смесителя за счет лучшего перемешивания сыпучих материалов между собой при минимальной длине смесителя.

Формула изобретения

Смеситель для сыпучих материалов, содержащий наклонно расположенный и кинематически связанный с приводом полый барабан эллиптической формы в поперечном сечении, роликовые опоры с возможностью их взаимодействия с закрепленными на барабане бандажами, загрузочное и разгрузочное приспособления, отличающийся тем, что бандажи в поперечном сечении выполнены эллипсоидальной формы, а большие полуоси эллипсов, формирующих поверхности барабана и бандажей, ориентированы под прямым углом друг к другу.

РИСУНКИ
