Патент на изобретение №2318556
|
||||||||||||||||||||||||||
(54) СПАСАТЕЛЬНАЯ СЕТЬ
(57) Реферат:
Изобретение относится к устройствам для спасения людей, попавших в чрезвычайную ситуацию. Спасательная сеть содержит элемент для соединения с подъемным механизмом, выполненный с возможностью закрепления на тросе подъемного механизма. Полки-сиденья, связывающие продольные канаты и расположенные над ними лямки поперечных балок. Места для крепления спасательного оборудования, размещенные на поперечных балках. Спасательное оборудование также включает рюкзак для детей. Техническим результатом заявленного изобретения является повышение надежности и удобства использования спасательного устройства при эвакуации людей, расширение его функциональных возможностей. 1 з.п. ф-лы, 2 ил.
Изобретение относится к устройствам для спасения людей, попавших в аварийную обстановку, и может быть использовано для спасения людей во время пожара в высотном здании с вертолета, лесного пожара, для снятия людей с ледника или горного склона, для спасения людей, терпящих бедствие на море. Известен заплечный рюкзак для вынесения детей из очагов [1]. Однако данный рюкзак должен находиться постоянно на плечах пожарного или спасателя. При этом наблюдается неэффективное использование личного состава во время эвакуации. Известно спасательное устройство, содержащее канат [2]. К недостаткам этого спасательного устройства можно отнести неудобство пользования и низкая вместительная способность, которая ограничена длиной каната. Наиболее близким по технической сущности является спасательная сеть, содержащая элемент для соединения с подъемным механизмом, связанный с продольными канатами, которые соединены между собой поперечными канатами, и места для крепления спасательного оборудования [3]. Однако и это спасательное устройство не обеспечивает надежность и удобство пользования. Техническим результатом заявленного изобретения является повышение надежности и удобства использования спасательного устройства при эвакуации людей, расширение его функциональных возможностей, снижение затрат при транспортировке эвакуируемых и спасательного оборудования. Указанный технический результат достигается тем, что известная спасательная сеть, содержащая элемент для соединения с подъемным механизмом, связанный с продольными канатами, которые соединены между собой поперечными канатами, и места для крепления спасательного оборудования, согласно изобретению имеет полки-сиденья, связывающие продольные канаты, при этом места для крепления спасательного оборудования размещены на поперечных балках, а над полками-сиденьями расположены лямки поперечных балок, причем элемент для соединения выполнен с возможностью закрепления на тросе подъемного механизма. Кроме того, спасательная сеть включает рюкзак для детей. На фиг.1 – спасательная сеть; на фиг.2 – вертолет со спасательной сетью при спасении людей с крыши высотного здания во время пожара. Спасательная сеть состоит из подъемного механизма (вертолета) с тросом 1, элемента для подсоединения к подъемному механизму 2, к которому присоединены продольные канаты 3, связанные между собой поперечными канатами 4 и полками-сиденьями 5, над которыми расположены лямки 6 поперечных балок 7. Спасательная сеть работает следующим образом. Вертолет с тросом 1, на котором закреплен элемент 2, опускает сеть к кровле горящего здания. Загрузка осуществляется оператором с верхних полок-сидений 5. На поперечные балки 7 крепятся рюкзаки с детьми и спасательное оборудование (не показано). Источники информации 1. А.с. СССР №825100, кл. А62В 1/02, 30.04.81. Бюл. №16. 2. Патент РФ №2046610, кл. А62В 1/02, 1/16, 27.10.95. Бюл. №30. 3. Патент JP №2002345988, кл, А62В 37/00, 03.12.2002.
Формула изобретения
1. Спасательная сеть, содержащая элемент для соединения с подъемным механизмом, связанный с продольными канатами, которые соединены между собой поперечными канатами, и места для крепления спасательного оборудования, отличающаяся тем, что она имеет полки-сиденья, связывающие продольные канаты, при этом места для крепления спасательного оборудования размещены на поперечных балках, а над полками-сиденьями расположены лямки поперечных балок, причем элемент для соединения выполнен с возможностью закрепления на тросе подъемного механизма. 2. Спасательная сеть по п.1, отличающаяся тем, что спасательное оборудование включает рюкзак для детей.

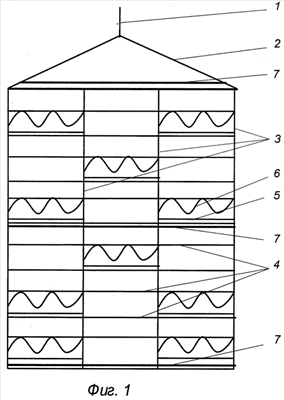

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 16.03.2008
Извещение опубликовано: 10.11.2009 БИ: 31/2009
|
||||||||||||||||||||||||||
