Патент на изобретение №2318418

(54) БОТИНОК С БОКОВОЙ ПАНЕЛЬЮ ДЛЯ СОЕДИНЕНИЯ С ВНЕШНЕЙ ПОДОШВОЙ

(57) Реферат:

Ботинок содержит союзку со стелькой, боковую панель, окружающую периметр нижнего участка союзки, и подошву. Стелька присоединена к нижней стороне союзки. Боковая панель включает в себя множество отверстий, образованных в ней. По меньшей мере один зазор образован между союзкой и боковой панелью. Подошва окружает боковую панель и союзку. Материал, такой как резина, для подошвы окружает боковую панель и заполняет по меньшей мере один зазор и отверстия. Боковая панель имеет изогнутый участок на своем верхнем краю, и верхний край подошвы заканчивается ниже изогнутого участка. Соединительный элемент соединяет нижний край боковой панели, нижний край союзки и две стороны стельки. Такой ботинок не требует склеивания или прошивки. Технический результат, который достигается при изготовлении ботинка по изобретению, заключается в исключении склеивания и сшивания при соединении подошвы с союзкой. 3 з.п. ф-лы, 5 ил.

Настоящее изобретение относится к ботинку, имеющему боковую панель и подошву, которая присоединена к союзке и боковой панели без склеивания или сшивания.

Традиционный ботинок состоит из союзки и подошвы, которая обычно крепится к союзке склеиванием или сшиванием. Сшивание требует множества швейных станков, управляемых опытными работниками, и является трудоемкой работой. Так как каждый ботинок требует большого объема работы и времени, его цена высока, что становится неприемлемым на рынке. Склеивание требует высокого качества клея, и склеиваемая область должна быть подготовлена для того, чтобы она имела шероховатую поверхность, и клей мог работать, как задано. Однако практически все виды клея, используемые на производстве, включают токсичные химические ингредиенты, которые вредны для легких рабочих. К тому же при подготовке склеиваемых областей союзки и подошвы образуются маленькие частички союзки.

Технической задачей настоящего изобретения является создание ботинка, который не нуждается в склеивании и сшивании при присоединении подошвы к союзке. Данная техническая задача решается за счет того, что ботинок согласно настоящему изобретению содержит союзку со стелькой, прикрепленной к ее нижней стороне, и боковую панель, окружающую периметр нижнего участка союзки. Боковая панель включает в себя множество отверстий, образованных в ней, и по меньшей мере один зазор образован между союзкой и боковой панелью. Подошва окружает боковую панель и стенку, причем материал подошвы заполняет по меньшей мере один зазор и отверстия. Боковая панель имеет изогнутый участок на своем верхнем краю, и верхний край подошвы заканчивается ниже изогнутого участка. Соединительный элемент соединяет нижний край боковой панели, нижний край союзки и две стороны стельки. Союзка состоит из множества частей, сшитых друг с другом.

Настоящее изобретение станет более понятным из следующего описания, приведенного со ссылкой на прилагаемые чертежи, на которых, исключительно для иллюстрации, показано предпочтительное воплощение настоящего изобретения и на которых:

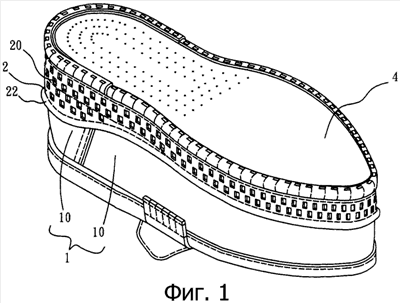

фиг.1 – ботинок с боковой панелью, окружающей союзку;

фиг.2 – иллюстрация зазора между боковой панелью и союзкой;

фиг.3 – подошва, окружающая низ союзки и боковую панель;

фиг.4 – поперечный разрез нижней части, показывающий материал подошвы, заполняющий зазор между боковой панелью и союзкой;

фиг.5 – поперечный разрез заднего конца, показывающий подошву, присоединенную к союзке.

Как видно на фиг.1-5, ботинок 1 согласно настоящему изобретению состоит из союзки 10, которая состоит из многочисленных частей, сшитых друг с другом, и стельки 4, которая прикрепляется к нижней стороне союзки 10. Боковая панель 2 окружает периметр нижнего участка союзки 10 и включает в себя множество отверстий 20, образованных в ней. Между союзкой 10 и боковой панелью 2 образован зазор 21. Боковая панель 2 имеет загибающийся участок 22 на своем верхнем краю, и соединительный элемент 5 соединяет нижний край боковой панели 2, нижний край союзки 10 и две стороны стельки 4.

Подошва 3 окружает боковую панель 2 и стельку 4, и материал внешней подошвы 3, такой как резина, заполняет по меньшей мере один зазор 21 и отверстия 20. Верхний край внешней подошвы 3 заканчивается ниже загибающегося участка 22. Материал подошвы 3 может быть расплавлен и залит в полость формовочной коробки ботинка, который помещается в эту полость так, что материал подошвы 3 может удобно заполнить и зазор 21 и отверстия 20 боковой панели 2.

Следует отметить, что ботинок не нуждается в сшивании и склеивании, и подошва 3 прочно крепится к союзке 10. Время, затрачиваемое на изготовление обуви, может быть сокращено, и эта обувь подходит для серийного производства. Несмотря на то, что здесь было показано и описано воплощение в соответствии с настоящим изобретением, специалисту в данной области техники должно быть понятно, что могут быть произведены дополнительные воплощения, не выходя за рамки настоящего изобретения.

Формула изобретения

1. Ботинок, содержащий союзку со стелькой, присоединенную к ее нижней стороне, боковую панель, окружающую периметр нижнего участка союзки и включающую в себя множество отверстий, образованных в ней, причем по меньшей мере один зазор образован между союзкой и боковой панелью, и подошву, окружающую боковую панель и стельку, причем материал внешней подошвы заполняет по меньшей мере один зазор и отверстия.

2. Ботинок по п.1, в котором боковая панель имеет изогнутый участок на своем верхнем краю, и верхний край подошвы заканчивается ниже изогнутого участка.

3. Ботинок по п.1, в котором соединительный элемент соединяет нижний край боковой панели, нижний край союзки и две стороны стельки.

4. Ботинок по п.1, в котором союзка состоит из множества частей, сшитых друг с другом.

РИСУНКИ
