Патент на изобретение №2318172

(54) УСТРОЙСТВО ДЛЯ ЗАПУСКА РАКЕТ

(57) Реферат:

Изобретение относится к ракетной технике. Устройство для запуска ракет содержит проточную пусковую трубу, связанную с носителем, и закрепленный в заднем сечении трубы проточный насадок. В насадке установлен закручиватель потока пороховых газов, выполненный в виде размещенных на внутренней поверхности насадка направляющих винтообразных ребер. Концы ребер расположены в выходном отверстии насадка. Техническим результатом является повышение степени гашения истекающей струи и снижение газодинамического воздействия на носитель при старте ракет. 2 ил.

Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб.

Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие. 1943-1993 гг. Справочник. – СПб.: ПИКА, 1993. – стр.73, БМП ПТУР 3М14 «Малютка»), содержащее открытую направляющую для запуска ракет, связанную с носителем.

В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы).

Известно также устройство для запуска противотанковых управляемых ракет (см. патент РФ №2097672, М. кл. F 413/04, 1997 г.), содержащее проточную пусковую трубу, связанную с носителем, закрепленный в заднем сечении трубы проточный насадок.

Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается газодинамическое воздействие на носитель при старте ракет.

Задачей изобретения является повышение степени гашения истекающей струи и снижение газодинамического воздействия на носитель при старте ракет.

Указанная задача достигается тем, что в устройстве для запуска ракет, содержащем проточную пусковую трубу, связанную с носителем, закрепленный в заднем сечении трубы проточный насадок, в насадке установлен закручиватель потока, витки которого выполнены в виде направляющих винтообразных ребер, размещенных на внутренней поверхности насадка, концы которых выходят в выходное отверстие насадка.

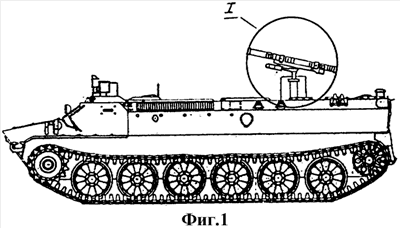

На фиг.1 изображено устройство для запуска ракет, общий вид; на фиг.2 – вид I на фиг.1 в разрезе.

Устройство для запуска ракет содержит проточную пусковую трубу 1, связанную с носителем 2, закрепленный в заднем сечении трубы 1 проточный насадок 3. В насадке установлен закручиватель потока 4, витки которого выполнены в виде направляющих винтообразных ребер 5, размещенных на внутренней поверхности насадка, концы которых выходят в выходное отверстие 6 насадка.

Устройство работает следующим образом.

При запуске двигателя ракеты 7 и ее старте истекающая из двигателя газовая струя заполняет проточную пусковую трубу 1 и проточный насадок 3. Газовая струя, проходя через проточный насадок 3 и взаимодействуя с направляющими винтообразными ребрами 5, закручивается. В закрученном потоке при взаимодействии с окружающим воздухом происходит быстрое гашение скорости и энергии, а соответственно, снижается газодинамическое воздействие струи на носитель 2 при старте ракеты 7.

Таким образом, эффективность изобретения заключается в снижении газодинамического воздействия истекающей струи на носитель за счет образования закрученного потока, который быстрее гасится при взаимодействии с окружающей средой.

Формула изобретения

Устройство для запуска ракет, содержащее проточную пусковую трубу, связанную с носителем и закрепленный в заднем сечении трубы проточный насадок, отличающееся тем, что в насадке установлен закручиватель потока пороховых газов, выполненный в виде размещенных на внутренней поверхности насадка направляющих винтообразных ребер, концы которых расположены в выходном отверстии насадка.

РИСУНКИ
