Патент на изобретение №2318104

(54) ОДИНОЧНАЯ ВЕРТИКАЛЬНАЯ ОПОРА С ДВУМЯ РАСПОРНЫМИ ТЕЛЕСКОПИЧЕСКИМИ СТОЙКАМИ

(57) Реферат:

Изобретение относится к одиночной вертикальной опоре воздушных линий электропередач и электросвязи. Технический результат: обеспечение постоянно устойчивого строго вертикального положения опоры. Конструкция представляет собой одиночную вертикальную опору, составленную из двух нижней и верхней стоек, соединенных кронштейном, болтовыми хомутами кронштейн соединен с верхней стойкой, фланцевым соединением с нижней стойкой, между фланцами установлен корректор оси вертикали, в конструкцию опоры дополнительно установлен раздвижной хомут с двумя распорными телескопическими стойками, опора используется в линиях электропередач и электросвязи. 4 ил.

Изобретение относится к конструкции “Две распорные телескопические стойки для одиночной вертикальной опоры”, для воздушных линий электропередач и электросвязи.

Широко известные одиночные вертикальные опоры: монолитные деревянные, деревянные опоры для увеличения срока службы, установленные на металлические или железобетонные пасынки, соединенные при помощи проволочных или болтовых хомутов.

Недостатки вышеупомянутых опор:

– присущее в процессе эксплуатации беспорядочное (в любом направлении по окружности) отклонение опоры от вертикальной оси на угол от 0 до 6° (отклонение одиночной вертикальной опоры на угол свыше 6° по окружности является критическим и ведущим к ее полному разрушению);

– отсутствие возможности устранения такого отклонения опоры не иначе, как извлечением опоры из грунта;

– беспорядочное отклонение опоры от вертикальной оси на угол от 0 до 6° приводит к сверхрасчетному натяжению электропроводов, вплоть до разрыва, а также грубо нарушает архитектурный ансамбль линий электросвязи и электропередач.

Наиболее близким аналогом заявляемой конструкции одиночной вертикальной опоры является заявленная и зарегистрированная ФИПС под №2001118702/20 (019845) от 05.07.2001 г. “Одиночная опора вертикаль”, состоящая из верхней и нижней стоек, соединенных болтовыми фланцами, между фланцами установлен корректор оси вертикали для верхней оси опоры. Верхняя стойка содержит деревянный столб, соединенный внизу с кронштейном при помощи болтовых хомутов, нижняя стойка фланцево-болтовым соединением связана с кронштейном. Для постоянного сохранения вертикального положения в заболоченных, песчаных, гористых районах, в грунтах со слабыми связями выполнен распорный кронштейн с двумя телескопическими стойками, верхний конец каждой распорной стойки шарнирно соединен с раздвижным хомутом, закрепленным болтами на верхней стойке (установленного на высоте 2/3 Н – высоты опоры).

Техническим результатом вышеуказанной заявленной конструкции является обеспечение постоянно устойчивого строго вертикального положения опоры с момента ее установки и в течение всего срока эксплуатации.

Поставленная задача достигается тем, что в известной одиночной вертикальной опоре, состоящей из фундаментной стойки и верхней стойки (деревянный столб), связанных между собой фланцево-болтовым соединением с кронштейном, кронштейн соединен болтовыми хомутами с верхней стойкой, для обеспечения устойчивого положения опоры по оси вертикали в болотистых, песчаных, гористых районах, в грунтах со слабыми связями на верхнюю стойку опоры (на высоту 2/3 Н опоры) дополнительно установлен раздвижной хомут с двумя распорными телескопическими стойками, верхний конец каждой распорной стойки шарнирно соединен с хомутом, нижние концы стоек заделываются в грунт.

На фиг.1 изображена известная монолитная одиночная вертикальная опора, деревянный или ж/бетонный аналог;

на фиг.2 – одиночная вертикальная опора, состоящая из двух частей – верхней стойки (1) и нижней стойки (2) – один или два ж/бетонных пасынков, аналог;

на фиг.3 – одиночная вертикальная опора, состоящая из четырех частей: верхней стойки (1) – деревянный столб, нижней стойки (2) – ж/бетонная, кронштейна для верхней стойки (3), корректора оси вертикали (4); кронштейн (3) соединен с верхней стойкой (1) болтовыми хомутами; нижняя часть кронштейна (3) соединена с нижней стойкой (2) фланцево-болтовым соединением, между фланцами установлен корректор (4).

Аналогом вышеуказанной конструкции одиночной вертикальной опоры является заявленная и зарегистрированная ФИПС под №200118702/20 (019845) от 05.07.2001 г.

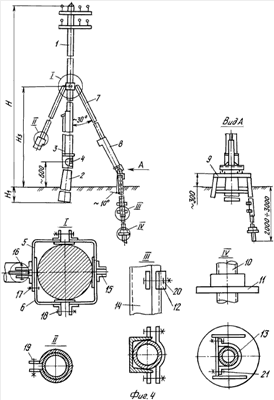

На Фиг.4 показана заявленная одиночная вертикальная опора, состоящая из верхней стойки (1), нижней стойки (2), кронштейна (3), корректора оси вертикали (4), для сохранения постоянно вертикального положения и стабильной устойчивости особенно в болотистых местах в конструкцию опоры (фиг.4) дополнительно установлен раздвижной хомут с двумя распорными раздвижными стойками.

Раздвижной хомут: половина хомута состоит из частей (5) и (6), которые соединены болтами (17), конструкция второй половины аналогична первой, которые соединяются на опоре при помощи болтов (18).

Верхняя часть распорной стойки (7) телескопически соединена со средней втулочной частью (8) и закреплена болтами (19), верхней конец осью-болтом шарнирно соединен с левой частью (5) половиной хомута, нижняя часть стойки (8) соединена шарнирно болтами с опорой (9).

Опора нижняя (9): ее верхняя часть шарнирно соединена со средней частью опорной стойки (8), нижняя часть при помощи хомута (12) соединена с нижним стержнем (10), опорный фланец (11) при помощи хомута (13) – болтами (21).

Установка и сборка кронштейна на опоре.

Первое – после установки и коррекции опоры устанавливается хомут на 2/3 Н – высоты опоры в сборе с распорными стойками. Распорные стойки устанавливаются на опоре под углом 90° в поперечном сечении линии электропередач.

Второе – перед заделкой в грунт (болото) нижней стойки (9) в сборе для выявления истинной глубины болота (до твердого грунта) произвести контрольный замер глубины (контрольным металлическим стержнем), затем установить нижние стержни (10) и опорный фланец (11) на нижней стойке (9), затем заделывается (забивается) в грунт нижняя стойка (9) – в сборе.

Третье – производится шарнирно-болтовое соединение стойки (8) с нижней стойкой (9), действительная длина распорной стойки (7) и (8) в сборе устанавливается за счет телескопического выдвижения верхней стойки (7) из трубы (8) с последующим закреплением болтами (19) на фланце.

Установка кронштейна закончена.

Установленные дополнительно распорные стойки с хомутом на 50÷70% увеличат долговечность одиночной опоры и обеспечат строгое соблюдение архитектурного ансамбля линий электропередач.

Формула изобретения

Одиночная вертикальная опора, состоящая из двух расположенных друг над другом нижней фундаментной и верхней стоек, соединенных кронштейном, верх кронштейна болтовыми хомутами соединен с верхней стойкой, низ кронштейна фланцево-болтовым соединением с нижней стойкой, между фланцами установлен корректор оси вертикали, в конструкцию опоры дополнительно установлен раздвижной хомут с двумя распорными телескопическими стойками, соединенными болтами.

РИСУНКИ
