Патент на изобретение №2318103
|
||||||||||||||||||||||||||
(54) РОЛИК ОТДЕЛОЧНОГО ВАЛИКА
(57) Реферат:
Изобретение относится к строительству, а именно – к ручным приспособлениям для нанесения жидкостей или других текучих веществ на различные поверхности, используемым при отделочных работах, в частности к конструкциям валиков, предназначенных для покрасочных или обойных работ. Изобретение направлено на обеспечение упрощения конструкции за счет отсутствия клеевых средств и повышение надежности за счет улучшения соединения трубки и подшипников при одновременной технологичности конструкции за счет выполнения на предназначенных для соединения друг с другом поверхностях концов трубки и подшипниках выступов любой заданной высоты путем использования бесшиберного изготовления трубки валика. Ролик отделочного валика содержит предназначенные для установки на кронштейне, по крайней мере, одну разрезную втулку, трубку, подшипники, соединенные с концами последней, и охватывающий трубку корпус для размещения на его внешней поверхности рабочего покрытия. Трубка образована цилиндром и выполненными в нем сопрягаемыми встречно-направленными поперечными выемками, глубина которых равна разности диаметра цилиндра и заданной толщины стенки трубки, а ширина равна разности диаметра цилиндра и суммы двух заданных толщин стенок трубки, т.е. данная трубка выполнена бесшиберным способом (без применения при литье стержневых знаков), при этом на предназначенных для соединения друг с другом поверхностях концов трубки и подшипниках выполнены выступы. 2 з.п.ф-лы, 4 ил.
Изобретение относится к строительству, а именно – к ручным приспособлениям для нанесения жидкостей или других текучих веществ на различные поверхности, используемым при отделочных работах, в частности к конструкциям валиков, предназначенных для покрасочных или обойных работ. Наиболее близким по технической сущности к предлагаемому изобретению является выбранный в качестве прототипа ролик отделочного валика, содержащий предназначенные для установки на кронштейне, по крайней мере, одну разрезную втулку, охватывающую ее трубку, подшипники, соединенные с концами последней, и охватывающий трубку корпус для размещения на его внешней поверхности рабочего покрытия (см. ГОСТ 10831-87, чертеж 6, исполнение 1, 1989 год, переиздание 1993 год). Недостатком прототипа является низкая надежность конструкции из-за невозможности выполнения выступов любой высоты на внутренней поверхности трубки валика шиберным способом (с использованием стержневых знаков), приводящих к ненадежности соединения трубки и подшипников, а при использовании клеевых средств приводящих дополнительно к увеличению трудозатрат и стоимости готового изделия. Технический результат, достигаемый предлагаемым изобретением, заключается в упрощении конструкции за счет отсутствия клеевых средств и повышении надежности за счет улучшения соединения трубки и подшипников при одновременной технологичности конструкции за счет выполнения на предназначенных для соединения друг с другом поверхностях концов трубки и подшипниках выступов любой заданной высоты путем использования бесшиберного изготовления трубки валика. Поставленный технический результат достигается тем, что в ролике отделочного валика, содержащем предназначенные для установки на кронштейне, по крайней мере, одну разрезную втулку, охватывающую ее трубку, подшипники, соединенные с концами последней, и охватывающий трубку корпус для размещения на его внешней поверхности рабочего покрытия, трубка образована цилиндром и выполненными в нем сопрягаемыми встречно-направленными поперечными выемками, глубина которых равна разности диаметра цилиндра и заданной толщины стенки трубки, а ширина равна разности диаметра цилиндра и суммы двух заданных толщин стенок трубки, при этом на предназначенных для соединения друг с другом поверхностях концов трубки и подшипниках выполнены выступы. Кроме того, для повышения надежности соединения высота выступов выполнена большей или равной 0,2 мм, при этом каждый выступ в поперечном сечении имеет треугольный профиль с различными углами при основании, не превышающими каждый 90 градусов, и острым углом в вершине. Дополнительно один из углов при основании треугольного профиля может быть выполнен прямым. На фиг.1 изображен предлагаемый ролик отделочного валика, продольный разрез, на фиг.2 – трубка, в изометрии, на фиг.3 – то же, продольный разрез, на фиг.4 – вид А на фиг.3, увеличено. Ролик отделочного валика содержит предназначенные для установки на кронштейне 1, по крайней мере, одну разрезную втулку 2 (на фиг.1 изображены две разрезные втулки 2), трубку 3, подшипники 4, соединенные с концами последней, и охватывающий трубку 3 корпус 5 для размещения на его внешней поверхности рабочего покрытия 6. Трубка 3 образована цилиндром 7 и выполненными в нем сопрягаемыми встречно-направленными поперечными выемками 8, глубина h которых равна разности диаметра цилиндра 7 и заданной толщины b стенки трубки 3, а ширина В равна разности диаметра цилиндра 7 и суммы двух заданных толщин b стенок трубки 3, т.е. данная трубка 3 выполнена бесшиберным способом (без применения при литье стержневых знаков). Трубка 3 по существу является стяжкой, имеющей полости 9, в которые установлены разрезные втулки 2, ограничивающие перемещения ролика вдоль оси кронштейна 1, при этом на предназначенных для соединения друг с другом поверхностях концов трубки 3 и подшипниках 4 выполнены выступы 10. Кроме того, высота Н выступов 10 выполнена большей или равной 0,2 мм, при этом каждый выступ 10 в поперечном сечении имеет треугольный профиль 11 с различными углами Ролик отделочного валика работает следующим образом. После изготовления трубки 3 бесшиберным способом и получения, таким образом, на ее внутренней поверхности выступов 10 любой заданной высоты Н производят сборку ролика отделочного валика, получая при этом надежное соединение трубки 3 и подшипников 4. Данное соединение осуществляется механическим способом с помощью храпового зацепления, образованного выступами 10 на трубке 3 и подшипниках 4, а также упругих свойств последних, изготовленных из термопластичных материалов. В готовом виде ролик «насаживается» на кронштейн 1 отделочного валика, после чего он становится пригодным к использованию его по назначению. Для замены ролика он снимается с оси кронштейна, а на его место легко вставляется в новый ролик, также являющийся быстросъемной конструкцией.
Формула изобретения
1. Ролик отделочного валика, содержащий предназначенные для установки на кронштейне, по крайней мере, одну разрезную втулку, охватывающую ее трубку, подшипники, соединенные с концами последней, и охватывающий трубку корпус для размещения на его внешней поверхности рабочего покрытия, отличающийся тем, что трубка образована цилиндром и выполненными в нем сопрягаемыми встречно-направленными поперечными выемками, глубина которых равна разности диаметра цилиндра и заданной толщины стенки трубки, а ширина равна разности диаметра цилиндра и суммы двух заданных толщин стенок трубки, при этом на предназначенных для соединения друг с другом поверхностях концов трубки и подшипниках выполнены выступы. 2. Ролик отделочного валика по п.1, отличающийся тем, что высота выступов выполнена большей или равной 0,2 мм, при этом каждый выступ в поперечном сечении имеет треугольный профиль с различными углами при основании, не превышающими каждый 90°, и острым углом в вершине. 3. Ролик отделочного валика по п.2, отличающийся тем, что один из углов при основании треугольного профиля выполнен прямым.

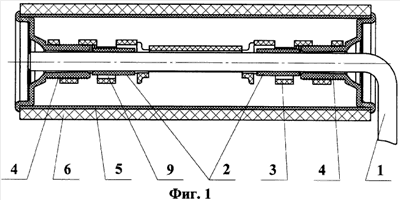

РИСУНКИ
|
||||||||||||||||||||||||||
1 и
