Патент на изобретение №2317912
|
||||||||||||||||||||||||||
(54) СПОСОБ УТИЛИЗАЦИИ КРУПНОГАБАРИТНОГО ПЛАВУЧЕГО ОБЪЕКТА С ЯДЕРНОЙ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКОЙ
(57) Реферат:
Изобретение относится к технологии утилизации и может быть использовано при утилизации крупногабаритного плавучего объекта с ядерной энергетической установкой. Способ утилизации крупногабаритного плавучего объекта с ядерной энергетической установкой заключается в том, что выгружают отработавшее ядерное топливо из реактора, срезают надстройку, выгружают часть оборудования, формируют и удаляют реакторный блок, производят утилизацию плавучего объекта и подготавливают реакторный блок к длительному хранению. После формировки реакторного блока его вывешивают на независимых опорах и выполняют балластировку таким образом, чтобы после отделения реакторного блока положение плавучего объекта не изменилось. Такое выполнение способа позволяет значительно снизить затраты на утилизацию и исключить необходимость использования крупнотоннажного дока. 5 ил.
Изобретение относится к технологии утилизации и может быть использовано при утилизации крупногабаритных плавучих объектов с ядерной энергетической установкой. Известен способ утилизации подводных лодок с ядерной энергетической установкой [1], при котором выгружают отработавшее ядерное топливо из реактора, срезают надстройку, выгружают часть оборудования, выполняют докование корабля, формируют носовой, реакторный и кормовой блоки, утилизируют носовой и кормовой блоки, подготавливают реакторный блок к длительному хранению. Указанный способ наиболее близок к заявляемому, поэтому принят в качестве прототипа. Недостатком прототипа является формирование носового, кормового и реакторного блоков в доке, что значительно увеличивает стоимость выполняемых работ. Суть заявляемого технического решения заключается в том, что в известном способе, при котором выгружают отработавшее ядерное топливо из реактора, срезают надстройку, выгружают часть оборудования, формируют и удаляют реакторный блок, производят утилизацию плавучего объекта и подготавливают реакторный блок к длительному хранению, вывешивают реакторный блок на независимых опорах, выполняют балластировку таким образом, чтобы после отделения реакторного блока положение плавучего объекта не изменилось. Сравнительный анализ заявляемого технического решения и прототипа показал, что заявляемое техническое решение обладает рядом признаков, не совпадающих с прототипом, а именно: вывешивают реакторный блок на независимых опорах, выполняют балластировку таким образом, чтобы после отделения реакторного блока положение плавучего объекта не изменилось. Это позволяет сделать вывод о соответствии заявляемого технического решения критерию изобретения “новизна”. Сравнение заявляемого изобретения с другими техническими решениями показало, что выгрузка реакторного блока с целью уменьшения радиационной опасности была осуществлена при подготовке к ремонту атомного ледокола “Ленин”, но в этом случае выгрузка была осуществлена в открытом море, а реакторный блок затоплен на большой глубине. Сегодня такая технология выгрузки не приемлема. Предложенный метод ранее не применялся. Таким образом, можно сделать вывод о соответствии заявляемого технического решения критерию “изобретательский уровень”. На фи.1 изображен крупногабаритный плавучий объект 1 после выгрузки отработавшего ядерного топлива из реактора, срезки надстройки, выгрузки части оборудования, с фактической ватерлинией 2. На фиг.2 представлен объект 1, подготовленный к разделению с реакторным блоком 3, закрепленным на жесткой опоре 4, независимой от объекта. На фиг.3 изображен крупногабаритный плавучий объект 1 с закрепленным на независимой опоре 4 реакторным блоком 3 и принятым расчетным балластом 5. На фиг.4 показано, как после отделения от объекта 1 реакторный блок 3 размещается на транспортном средстве 6. На фиг.5 представлено положение объекта 1 после отделения от него реакторного блока. Способ осуществляется следующим образом: после вывода из эксплуатации и принятия решения об утилизации выполняют подготовку объекта 1 к утилизации, производят выгрузку отработавшего ядерного топлива, срезают надстройку, выгружают часть оборудования, формируют реакторный блок 3, вывешивают реакторный блок на независимой опоре 4, размещают на объекте балласт 5 таким образом, чтобы после отделения реакторного блока 3 положение плавучего объекта 1 не изменилось, отделяют реакторный блок 3 и размещают его на транспортном средстве 6, утилизируют объект и готовят реакторный блок к транспортировке и длительному хранению. Способ значительно снижает затраты на утилизацию, исключает необходимость использования крупнотоннажного дока. Источники информации 1. Материалы международного семинара контактной экспертной группы МАГАТЭ “Проблемы утилизации многоцелевых атомных подводных лодок в Северо-Западном регионе России”. Северодвинск, 2003 год. Доклад B.C.Никитина “Технологические аспекты и необходимые технические средства для утилизации многоцелевых АПЛ в Северо-Западном регионе России”.
Формула изобретения
Способ утилизации крупногабаритного плавучего объекта с ядерной энергетической установкой, при котором выгружают отработавшее ядерное топливо из реактора, срезают надстройку, выгружают часть оборудования, формируют и удаляют реакторный блок, производят утилизацию плавучего объекта и подготавливают реакторный блок к длительному хранению, отличающийся тем, что вывешивают реакторный блок на независимых опорах, выполняют балластировку таким образом, чтобы после отделения реакторного блока положение плавучего объекта не изменилось.

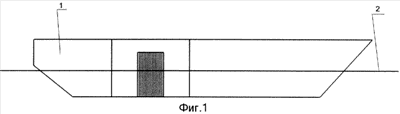

РИСУНКИ
