Патент на изобретение №2317760

(54) ПРЕСС-ЭКСТРУДЕР

(57) Реферат:

Изобретение относится к оборудованию для переработки продуктов питания и кормовых продуктов путем экструзии. Пресс-экструдер включает разъемный цилиндрический корпус, внутри которого установлен шнек из составных частей. На внутренней поверхности частей цилиндрического корпуса в месте их соединения выполнены кольцевые проточки, в которые установлено кольцо с внутренними пазами, выполненными под углом к оси кольца, кольцо, загрузочное устройство и экструзионную головку на конце разъемного цилиндрического корпуса шнека, добавлено второе кольцо, плотно прижатое к первому. Внутренние пазы первого кольца отклонены вправо от оси кольца по ходу движения основной массы продукта, а второго кольца – влево. Изобретение позволяет повысить эффективность процесса экструзии путем снижения обратного потока и температуры сырья в зоне утечек. 2 ил.

Изобретение относится к оборудованию для переработки продуктов питания и кормовых продуктов путем применения экструзии.

Известен экструдер [Патент РФ №2153270, опубликованный 27.07.2000, бюл. №21], состоящий из корпуса основного привода, установленного на сварной раме, загрузочного бункера, питателя, разъемного цилиндрического корпуса шнека, в котором выполнены кольцевые проточки, кольцо с пазами, выполненными по оси или под углом к ней, шнека из составных частей, загрузочное устройство, экструзионную головку на конце разъемного цилиндрического корпуса, узла загрузки перерабатываемого продукта, силового привода и регулирующих устройств.

Недостатком такого устройства являются неоптимальная форма внутренних пазов кольца и, как следствие, довольно значительные потери, приводящие к образованию обратного потока, который снижает эффективность экструзии.

Техническим результатом изобретения является повышение эффективности процесса экструзии путем снижения обратного потока экструдируемой массы.

Результат достигается тем, что в пресс-экструдере, включающем разъемный цилиндрический корпус, внутри которого установлен шнек из составных частей, причем на внутренней поверхности частей цилиндрического корпуса в месте их соединения выполнены кольцевые проточки, в которые установлено кольцо с внутренними пазами, выполненными под углом к оси кольца, кольцо, загрузочное устройство и экструзионную головку на конце разъемного цилиндрического корпуса шнека, добавлено второе кольцо, плотно прижатое к первому, причем внутренние пазы первого кольца отклонены вправо от оси кольца по ходу движения основной массы продукта, а второго – влево, что приводит к значительному снижению обратного потока экструдируемого материала.

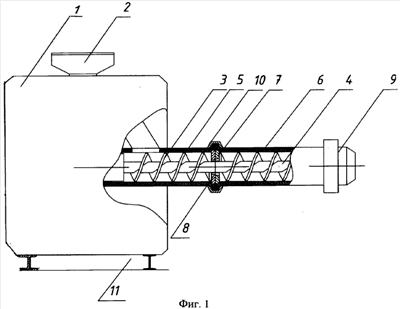

На фигуре 1 показан общий вид пресс-экструдера; на фигуре 2 – поперечный и продольный разрезы корпуса.

Пресс-экструдер включает в себя следующие составные части: корпус основного привода – 1, загрузочное устройство – 2, шнек из составных частей – 3 и 4, разъемный цилиндрический корпус шнека – 5 и 6, жестко закрепленные в проточках корпуса первое кольцо – 7 и второе кольцо – 8, экструзионную головку – 9, хомут, соединяющий разъемные части цилиндрического корпуса – 10, несущую раму – 11, в установленных кольцах 7 и 8 выполнены пазы – 12.

Пресс-экструдер работает следующим образом: продукт через загрузочное устройство 2 подают в шнековый канал, образованный разъемными частями цилиндрического корпуса 5 и 6. В шнековом канале продукт движется к экструзионной головке 9, при этом он уплотняется и нагревается за счет давления, создаваемого вращением составного шнека 3 и 4. Достигнув максимального давления, продукт гомогенизируется и выдавливается через экструзионную головку 9. При этом перед матрицей возникает максимальное давление, под действием которого возникает обратный поток продукта между шнеком и корпусом, в связи с этим уменьшается производительность, падает давление, уменьшая эффективность процесса. На внутренней поверхности разъемных частей корпуса шнека в месте их соединения выполнены проточки, в которых жестко установлены кольца 7 и 8 с пазами 12. В месте установки кольца винтовая поверхность шнека 3 и 4 отсутствует. При исполнении пазов 72 по оси обратный поток, доходя до кольца, встречает препятствие в виде внутренних стенок пазов, которые изменяют движение продукта. При исполнении пазов, отклоненных вправо от оси первого кольца 7, по ходу движения основной массы, а второго 8 – влево, движение происходит с наибольшим сопротивлением материала о стенки внутренних пазов, что способствует уменьшению обратного потока и максимальной гомогенизации продукта.

Формула изобретения

Пресс-экструдер, включающий разъемный цилиндрический корпус, внутри которого установлен шнек из составных частей, причем на внутренней поверхности частей цилиндрического корпуса в месте их соединения выполнены кольцевые проточки, в которые установлено кольцо с внутренними пазами, выполненными под углом к оси кольца, загрузочное устройство и экструзионную головку на конце разъемного цилиндрического корпуса шнека, отличающийся тем, что содержит второе кольцо, плотно прижатое к первому, причем внутренние пазы первого кольца отклонены вправо от оси кольца по ходу движения основной массы продукта, а второго кольца – влево.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 07.07.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
