Патент на изобретение №2317672
|
||||||||||||||||||||||||||
(54) ПОДБОРЩИК ПЛОДОВ БАХЧЕВЫХ КУЛЬТУР
(57) Реферат:
Подборщик содержит раму с опорными колесами, левую и правую направляющие плодов, вращающийся барабан от реакции с почвой, один из ободов которого закреплен на оси, а другой – с возможностью перемещения вдоль нее, зажимы с округлой поверхностью разной длины, размещенные с возможностью отклонения внутрь барабана и возврата в исходное положение для удержания плодов, рольганг, плетеотрывной каток и транспортер загрузки. Каждая направляющая плодов выполнена в виде пневматической камеры. Камера размещена на диске со ступицей. Ступица смонтирована с возможностью свободного вращения на оси. Указанная ось установлена под углом к горизонту. В нижней части на периферийной кромке диска по периметру размещены почвозацепы. Внешний диаметр пневматической камеры выполнен равным 1500…1900 мм. Избыточное давление воздуха в полости камеры установлено равным 0,012-0,016 МПа. Конвергентные поверхности оппозитно установленных левой и правой камер удалены на расстояние не более 60 мм. Подборщик обеспечит снижение повреждения плодов и повысит качество убранной продукции. 4 ил.
Изобретение относится к сельскохозяйственным процессам, в частности к производству продовольственной продукции при уборке плодов бахчевых культур. Известен подборщик плодов бахчевых культур, содержащий опорную раму, подъемник, выполненный в виде ряда направляющих, и подающее устройство с поводками, в котором, с целью увеличения полноты подбора и уменьшения повреждаемости плодов, подающее устройство состоит из отдельных элементов, шарнирно-закрепленных относительно рамы, и направляющих бесконечных гибких элементов, поводки на которых закреплены с расположением между направляющими и наклонены в сторону движения гибких элементов (SU, авторское свидетельство №886803. М. кл3 К недостатку описанного подборщика относится высокая степень повреждения плодов направляющими в момент входа плода и при его транспортировании. Известно также устройство для подбора плодов бахчевых культур, включающее загружатель, улавливатель, выполненный в виде эластичного транспортера, и выгрузной транспортер, в котором, с целью устранения забивания плодами входа в улавливатель и более равномерной их подачи, над загружателем под углом к продольной оси устройства установлен эластичный накатывающий транспортер, входящий одним концом внутрь контура улавливателя (SU, авторское свидетельство №370914. М. кл. А01D 45/00, А01D 51/00. Устройство для подбора плодов бахчевых культур / И.С.Егоров (СССР). – Заявка №1621037/30-15; Заявлено 15.02.1971; Опубл. 22.02.1973, бюл. №12). К недостатку описанного устройства для подбора плодов бахчевых культур относится большое количество поврежденных плодов загружателем 1 при направлении плодов в улавливатель. Кроме описанных заслуживает внимание подборщик плодов бахчевых культур, включающий мотовило с дисками и лопастями, направляющий лоток и подъемный транспортер, в котором, с целью уменьшения повреждения плодов, каждая лопасть мотовила выполнена из двух шарнирно-соединенных между собой звеньев, одно из которых шарнирно закреплено на диске мотовила и подпружинено; на диске мотовила установлен упор (SU, авторское свидетельство №713549. М. кл2 К недостатку представленного подборщика, преимущественно плодов бахчевых культур, относится механическое повреждение плодов кромками лопастей мотовила при контакте с поверхностью плода. Наиболее близким аналогом к заявленному объекту относится подборщик плодов бахчевых культур, содержащий раму, на которой смонтирован барабан и транспортер загрузки, в котором один из ободов барабана закреплен на оси, а другой – с возможностью перемещения вдоль нее, причем на каждом ободе барабана по периметру окружности через равные промежутки шарнирно установлены зажимы с круглой поверхностью разной длины с возможностью отклонения внутрь барабана и возврата в исходное положение для удержания плодов, при этом расстояние между наибольшими по длине зажимами соответствует нижнему пределу стандартной продукции, а барабан смонтирован с возможностью вращения от реакции с почвой (RU, патент №2265310. С2. МПК7 К недостатку описанного подборщика плодов бахчевых культур, принятого в качестве прототипа, относится недопустимый процент повреждения плодов левым и правым направляющими (8) плодов в среднюю часть барабанов (2), в частности его делителем (8). Сущность заявленного изобретения. Задача, на решение которой направлено заявляемое изобретение, – получение продукции товарного вида при сплошной уборке бахчевых культур. Технический результат – снижение степени повреждения плодов. Указанный технический результат достигается тем, что в известном подборщике плодов бахчевых культур, содержащем раму с опорными колесами, левую и правую направляющие плодов, вращающийся барабан от реакции с почвой, один из ободов которого закреплен на оси, а другой – с возможностью перемещения вдоль нее, зажимы с округлой поверхностью разной длины, размещенные с возможностью отклонения внутрь барабана и возврата в исходное положение для удержания плодов, рольганг, плетеотрывный каток и транспортер загрузки, согласно изобретению, каждый направляющий плодов выполнен в виде пневматической камеры, размещенный на диске со ступицей, смонтированной с возможностью свободного вращения на оси, установленной под углом к горизонту, в нижней части на периферийной кромке диска по периметру размещены почвозацепы, внешний диаметр пневматической камеры выполнен равным 1500…1900 мм, избыточное давление воздуха в полости камеры установлено равным 0,012-0,016 МПа, а конвергентные поверхности оппозитно установленных левой и правой камер удалены на расстояние, равное нижнему пределу диаметра нестандартной продукции. Изобретение поясняется чертежами. На фиг.1 схематично изображен подборщик плодов бахчевых культур, вид справа. На фиг.2 – то же, вид в плане. На фиг.3 – вид А на фиг.1, вид спереди на левую и правую направляющие плодов и вращающийся барабан от реакции с почвой. На фиг.4 – вид Б-Б на фиг.2, процесс формирования валка из плодов бахчевых культур пневматическими камерами левой и правой направляющими. Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем. Подборщик плодов бахчевых культур (см. фиг.1 и 2) содержит раму 1, левую и правую направляющие 2 и 3 плодов, вращающийся барабан 4, рольганг в виде вальцов 5, плетеотрывные катки 6 и 7, транспортер 8 загрузки плодов и укладчик 9 плодов в кузов транспортного средства. Рама 1 сварной конструкции соединена с полурамой 10 агрегатируемого трактора 11. Рама 1 снабжена флюгерным опорным колесом. Оно соединено с рамой 1 гидроприводом для перевода подборщика с транспортное положение. В силу известности флюгерного опорного колеса и его гидропривода стандартные узлы на приведенных чертежах не показаны. Вращающийся барабан 4 с приводом от реакции с почвой содержит ободы 12 и 13, ступицы 14 и 15, ось 16, спицы 17. Обод 12 закреплен на оси 16. Обод 13 установлен на оси 16 с возможностью перемещения вдоль нее. В плоскости каждого обода 12 (13) в виде кольца установлена ось 18 для размещения зажимов 19. Зажимы 19 выполнены с округлой поверхностью разной длины. Каждый зажим 19 установлен в ободе 12 (13) с возможностью отклонения внутрь барабана 4 и возврата в исходное положение для удержания плодов. Этому способствуют упругие элементы 20, размещенные на оси 18. Каждая направляющая 2 (3) плодов в пространство барабана 4 выполнена в виде пневматической камеры 21. Камера 21 размещена на диске 22 со ступицей 23. Ступица 23 вместе с подшипниковыми опорами, диском 22 и камерой 21 размещены на оси 24 с возможностью свободного вращения. Ось 24 установлена под углом Внешний диаметр пневматической камеры 21, 22 выполнен равным 1500-1900 мм. Избыточное давление воздуха в полости камеры 21 (22) установлено равным 0,012-0,016 МПа. Конвергентные поверхности оппозитно установленных левой и правой камер 21 и 22 удалены на расстояние, равное нижнему пределу нестандартной продукции (не выше 60 мм). С левой и правой стороны барабана 4, сзади левой и правой направляющих 2 и 3 на раме 1 размещены плетеотрывные катки 6 и 7. Сзади и под барабаном 4 установлены вальцы 5 рольганга для передачи поднятых плодов на рабочую ветвь транспортера 8. Транспортер 8 снабжен гидроприводом, подключенным к гидравлической сети агрегатируемого трактора 11. В верхней части транспортера 8 установлен укладчик 9 плодов. Подборщик плодов бахчевых культур работает следующим образом. Гидроприводом флюгерного колеса раму 1 подборщика опускают вниз до соприкосновения с поверхностью поля ободов 12 и 13 барабана 4 и плетеотрывных катков 6 и 7. Перемещением ручки гидрораспределителя агрегатируемого трактора 11 в положении «Подъем» включают гидромотор транспортера 8 загрузки плодов. Устанавливают рабочую передачу трактора 11. Плодоуборочный агрегат начинает свое перемещение по поверхности бахчевого поля. При соприкосновении с почвой направляющих 2 и 3 почвоцацепы 25 входят в контакт с почвой. При поступательном движении направляющих 2 и 3 за счет реакции сил на закругленном конце почвозацепа 25 приводится пневматическая камера 21 совместно с диском 22 к вращению на оси 24. При этом за счет разницы радиусов размещения почвозацепов 25 (внешний диаметр диска 22 меньше внешнего диаметра пневматической камеры 21 на два диаметра в радиальном сечении пневматической камеры 21) по сравнению с внешней поверхностью камеры 21 конверенгентные поверхности камер 21 направляющих 2 и 3 имеют в 1,3…1,6 раза больше окружную скорость, чем поступательная скорость трактора 11. При соприкосновении камеры 21 с поверхностью убираемого плода ему придается вращательное и толкающее воздействие. Каждый убираемый плод, находящийся спереди направляющих 2 и 3, смещается в среднюю часть подборщика. Далее плод входит в контакт с конвергентными поверхностями левой и правой камер 21. Камерами 21 плод ориентируется по середине между ободами 12 и 13 барабана 4. Плод входит в контакт с зажимами 19 в ободах 12 и 13 и упругими элементами 20 фиксируется. При качении барабана 4 каждый плод подводится к вальцам 16 рольганга и совместно с вращающимся барабаном 4 подается на транспортер 8. Эластичными лопастями транспортера 8 плод поднимается на высоту, больше чем высота борта бортового автомобиля Камаз. С укладчика 9 плодов рабочие укладывают плоды в кузове автомобиля в порядке для дальней транспортировки. Плети бахчевых культур и ботву сорной растительности от убираемых плодов при перемещении подборщика и транспортировании плодов направляющими 2 и 3 и барабаном 4 отделяют левый и правый плетеотрывные катки 6 и 7. Использование подборщика позволит обеспечить качественную уборку плодов бахчевых культур с наименьшими их повреждениями.
Формула изобретения
Подборщик плодов бахчевых культур, содержащий раму с опорными колесами, левую и правую направляющие плодов, вращающийся барабан от реакции с почвой, один из ободов которого закреплен на оси, а другой – с возможностью перемещения вдоль нее, зажимы с округлой поверхностью разной длины, размещенные с возможностью отклонения внутрь барабана и возврата в исходное положение для удержания плодов, рольганг, плетеотрывный каток и транспортер загрузки, отличающийся тем, что каждая направляющая плодов выполнена в виде пневматической камеры, размещенной на диске со ступицей, смонтированной с возможностью свободного вращения на оси, установленной под углом к горизонту, в нижней части на периферийной кромке диска по периметру размещены почвозацепы, внешний диаметр пневматической камеры выполнен равным 1500-1900 мм, избыточное давление воздуха в полости камеры установлено равным 0,012-0,016 МПа, а конвергентные поверхности оппозитно установленных левой и правой камер удалены на расстояние не более 60 мм.

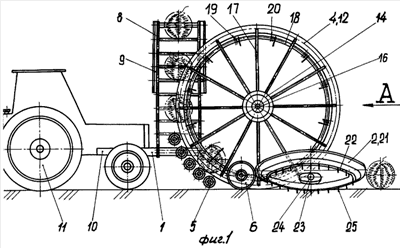

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 07.07.2008
Извещение опубликовано: 20.03.2010 БИ: 08/2010
|
||||||||||||||||||||||||||
к горизонту (см. фиг.3). В нижней части, обращенной в сторону поля, на периферийной кромке диска 22 по его периметру размещены почвозацепы 25. Каждому почвозацепу 25 придана форма конуса с закрепленной вершиной. Почвозацеп 25 на диске 22 закреплен стандартными средствами крепления. Шаг расстановки почвозацепов 25 по кромке диска 22 установлен таким образом, чтобы обеспечить надежный привод направляющих 2 (3) для перекатывания не менее 20 плодов, массой каждого не менее 25 кг.
