Патент на изобретение №2317498
|
||||||||||||||||||||||||||
(54) УСТАНОВКА ДЛЯ ТЕРМООБРАБОТКИ СЫПУЧЕГО МАТЕРИАЛА
(57) Реферат:
Изобретение относится к теплотехническому оборудованию для обработки сыпучего материала. Установка для термообработки сыпучего материала состоит из двух вращающихся барабанов и камеры-коллектора, расположенной соосно между ними. При этом камера-коллектор выполнена в виде разъемного в донной части кожуха, установленного неподвижно относительно вращающихся барабанов. Причем донная часть кожуха снабжена дутьевыми камерами с крышкой, в которой выполнены щелевые отверстия. Технический результат заключается в повышении производительности установки, повышении качества получаемого огарка, улучшении экологических показателей производства и расширении ассортимента обрабатываемых материалов. 2 з.п. ф-лы, 2 ил.
Изобретение относится к теплотехническому оборудованию для обработки сыпучего материала и может быть использовано при обжиге сульфидного сырья, в частности молибденового концентрата. Известна двухбарабанная вращающаяся печь, содержащая барабан предварительной тепловой обработки, барабан вспучивания и горелочное устройство (см. а.с. СССР № 1516721, МПК7 F27B 7/02, опубл. 23.10.89.) Недостатками аналога являются сложность конструкции, низкая производительность и высокий пылеунос. Наиболее близкой к заявляемому техническому решению является установка для термообработки сыпучего материала, состоящая из двух вращающихся барабанов и камеры-коллектора, расположенной соосно между ними (см. а.с. СССР № 1516721, МПК7 F27B 7/02, опубл. 23.10.89.). Недостатками прототипа являются сложность и громоздкость конструкции, низкая производительность и узкая специализация. Задачей технического решения является упрощение конструкции, повышение производительности установки, качества получаемого огарка, улучшение экологических показателей производства, расширение ассортимента обрабатываемых материалов. Решение технической задачи достигается тем, что в известной установке для термообработки сыпучего материала, состоящей из двух вращающихся барабанов и камеры-коллектора, расположенной соосно между ними, согласно изобретению, камера-коллектор выполнена в виде разъемного в донной части кожуха, установленного неподвижно относительно вращающихся барабанов, причем донная часть кожуха снабжена дутьевыми камерами с крышкой, в которой выполнены щелевые отверстия. Крышка с щелевыми отверстиями выполнена съемной. Вращающиеся барабаны установлены с возможностью независимого вращения относительно друг друга. Данная конструкция позволит повысить производительность установки, качество получаемого огарка, улучшить экологические показатели производства, а также расширить ассортимент обрабатываемых материалов. Сущность установки для термообработки сыпучих материалов поясняется чертежами, где на фиг.1 – изображен общий вид установки, на фиг.2 – разрез по А-А. Установка для термообработки сыпучих материалов состоит из двух вращающихся независимо друг от друга барабанов 1, 2, камеры-коллектора, выполненной в виде разъемного в донной части кожуха 3, установленного неподвижно относительно вращающихся барабанов 1, 2, дутьевых камер 4 с крышкой 5 с щелевыми отверстиями 6, бункера-накопителя 7, ленточного питателя 8, разгрузочного желоба 9, горелки 10, упорных роликов 11, электропривода 12. Установка работает следующим образом. Материал подают в рабочее пространство вращающегося барабана 1 с помощью ленточного питателя 8. Материал, пересыпаясь, продвигается к кожуху 3, установленному между барабанами 1 и 2. Вращение барабанов 1 и 2 относительно собственной оси происходит с помощью электроприводов 12 и роликов 11. Тепло в рабочее пространство вводится с помощью горелки 10. В донной части кожуха 3 с помощью дутьевой камеры 4 и крышки 5 через щели 6 подается воздушная смесь, взрыхляющая слой материала в данной зоне, что обеспечивает более полный его обжиг с выделением тепла экзотермических реакций. Крышка 5 выполнена съемной, что облегчает ее ремонт и чистку. Материал, который выносится через неплотности кожуха 3 и дутьевой камеры 4, ссыпается в бункер-накопитель 7. Окончательный обжиг происходит в барабане 2, после чего материал поступает в разгрузочный желоб 9 и направляется на дальнейшую обработку. Использование предлагаемой установки позволит по сравнению с прототипом повысить производительность установки, качество получаемого огарка, улучшить экологические показатели производства, а также расширить ассортимент обрабатываемых материалов.
Формула изобретения
1. Установка для термообработки сыпучего материала, состоящая из двух вращающихся барабанов и камеры-коллектора, расположенной соосно между ними, отличающаяся тем, что камера-коллектор выполнена в виде разъемного в донной части кожуха, установленного неподвижно относительно вращающихся барабанов, причем донная часть кожуха снабжена дутьевыми камерами с крышкой, в которой выполнены щелевые отверстия. 2. Установка для термообработки по п.1, отличающаяся тем, что крышка с щелевыми отверстиями выполнена съемной. 3. Установка для термообработки по п.1, отличающаяся тем, что вращающиеся барабаны установлены с возможностью независимого вращения относительно друг друга.

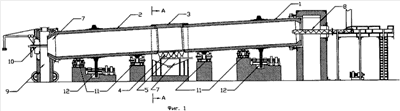

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 14.06.2008
Извещение опубликовано: 27.02.2010 БИ: 06/2010
|
||||||||||||||||||||||||||
