Патент на изобретение №2317376

(54) ГРУНТОУКЛАДЧИК

(57) Реферат:

Изобретение относится к области горного дела и строительства, в частности к машинам для выполнения технологических процессов: резания, планировки, перемещения и уплотнения грунтов. Техническая задача – увеличение производительности и уменьшение потерь грунта при перемещении. Грунтоукладчик – устройство, содержащее тягач, шарнирно-соединенные с ним раму и рабочий орган валец. Валец выполнен по образующей с чередующимися выпуклыми в сечении сегментами с ребрами жесткости, имеющими V-образное сечение, расположенными своим острием во внутрь вальца, причем полки ребер жесткости выходят за пределы образующей вальца. Устройство имеет жестко прикрепленные к раме фиксаторы – борта. 5 ил.

Изобретение относится к машинам для земляных работ и предназначено для выполнения нескольких технологических процессов – резания, планировки, перемещения и уплотнения связных и малосвязных грунтов.

Грунтоукладчик может применяться при сооружении земполотна дорог, дамб, плотин, удобен на работах в условиях чрезвычайных ситуаций – при прорыве и разрушении дамб, плотин, земполотна дорог и т.п.

Известно “Навесное грунтоуплотняющее и землеройно-транспортное устройство”, (патент №2163948 РФ), автор Бычков А.И.

Известно грунтоуплотняющее устройство – решетчатый каток (А.К.Рейш и др. “Справочное пособие по строительным машинам”. М.: Стройиздат. 1981 г.

Наиболее близкий аналог – изобретение – патент №2163948 РФ.

Недостатками этого устройства являются:

– низкая производительность, т.к. в процессе уплотнения участвует только часть конструкции вальца – выпуклые сегменты. Кроме того, на производительность влияют потери производительного времени для очистки полости вальца от грунта;

– низкое качество уплотнения вследствие уплотнения грунта вальцем с переменной массой – полость вальца может забиваться грунтом;

– потери грунта при перемещении – часть грунта не укладывается в проектные очертания земляного сооружения.

Задачами изобретения являются:

– увеличение производительности;

– уменьшение потерь грунта при перемещении.

Поставленная задача решается следующим образом.

1. Увеличение производительности при уплотнении грунта обеспечивается за счет непрерывного процесса уплотнения грунта чередующимися выпуклыми в сечении сегментами с ребрами жесткости, имеющими V-образное сечение, расположенными своим острием во внутрь вальца, прямолинейными по длине рабочими элементами, которые также участвуют в уплотнении грунта, в результате чего уменьшается число проходов.

Увеличение производительности при резании грунта достигается за счет использования полок ребер жесткости, которые выходят за пределы образующей вальца, что позволяет более эффективно срезать и в дальнейшем перемещать грунт.

2. Уменьшение потерь грунта при перемещении, а также с целью экономного использования грунтового материала предусматриваются боковые фиксаторы – борта.

На фиг.1 изображено предлагаемое устройство. На фиг.2, 3, 4, 5 показаны схемы технологических процессов, связанных с работой устройства.

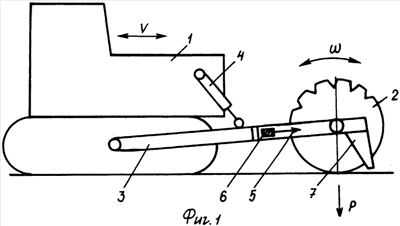

Грунтоукладчик (фиг.1) – устройство, содержащее тягач 1, валец 2, шарнирно-закрепленную раму 3. Рама выполнена из элементов коробчатого сечения, поперечная балка которой посредством гидроцилиндров 4 соединена с тягачем, образуя подвеску. В раме встроен блокатор 5. Блокатор представляет собой прямолинейный элемент, перемещаемый посредством гидроцилиндра 6. Борта 7 жестко присоединены к раме.

Получение технического результата обеспечивается следующим образом.

Резание и перемещение грунта (фиг.2, 3).

Валец 2 опускается на поверхность грунта и блокатором 5 посредством гидроцилиндра 6 валец фиксируется в неподвижное состояние (прямолинейный элемент – блокатор 5 – вводится в ребро жесткости). В таком положении при движении тягача 1 рабочими элементами (полками ребер жесткости) срезается и рабочим органом перемещается грунт в поступательном направлении (фиг.2) и в обратном направлении (фиг.3). Произвольное перемещение грунта в стороны исключают боковые фиксаторы – борта 7.

Уплотнение грунта (фиг.4, 5).

Для выполнения процесса уплотнения блокатор 5 выводится из ребер жесткости и валец 2 получает свободное вращение. Суммой усилий Р1+Р2+Р3 устройством производится уплотнение грунта. В случаях чрезвычайных ситуаций (например, при прорыве дамбы или плотины) может быть включено дополнительно усилие Р4.

Изобретение на основании сравнения с прототипом соответствует критерию “новизна”.

Анализ известных технических решений позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в навесном грунтоуплотняющем и землеройно-транспортном устройстве, и признать изобретение соответствующим критерию “существенные отличия”.

Предлагаемое устройство по сравнению с имеющимися имеет следующие преимущества:

– увеличивает производительность;

– уменьшает потери грунта при перемещении.

Формула изобретения

Грунтоукладчик – устройство для резания, планировки, перемещения и уплотнения грунтов, включающее тягач, шарнирно-соединенные с ним раму и рабочий орган валец, который выполнен по образующей с чередующимися выпуклыми в сечении сегментами с ребрами жесткости, имеющими V-образное сечение, расположенными своим острием во внутрь вальца, прямолинейные по длине рабочие элементы, отличающийся тем, что полки ребер жесткости выходят за пределы образующей вальца, а на раме имеются борта.
