Патент на изобретение №2317236

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2317236

(13)

(51) МПК

B65D39/04 (2006.01)
B65D47/00 (2006.01)
B65D90/54 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2006120637/12, 13.06.2006

(24) Дата начала отсчета срока действия патента:

13.06.2006

(43) Дата публикации заявки: 27.09.2006

(46) Опубликовано: 20.02.2008

(56) Список документов, цитированных в отчете о
поиске:
US 2723041 А, 08.11.1955. SU 19471 A1, 28.02.1931. SU 252231 A1, 03.02.1970. US 5261567 A, 16.11.1993. US 3712519 A, 23.01.1973.

Адрес для переписки:

188992, Ленинградская обл., г. Светогорск, ул. Красноармейская, 20, кв.33, А.М.Гультяеву

(72) Автор(ы):

Гультяев Александр Михайлович (RU)

(73) Патентообладатель(и):

Гультяев Александр Михайлович (RU)

(54) УНИВЕРСАЛЬНАЯ КРЫШКА

(57) Реферат:

Изобретение относится к затворам. Универсальная крышка выполнена по форме круга с карманом, карман заполнен водой и имеет овальную и две параллельные косые стенки. Крышка вставляется в емкость с возможностью поворота вокруг оси для регулирования входного отверстия овальной стенкой. Обеспечивается регулировка входного отверстия и плотное закрытие емкости. 4 ил.

Изобретение относится к затворам и служит для плотного закрытия емкости и регулировки входного отверстия.

Известна конструкция крышки (см. справочник А.А.Лащинский, А.Р.Толчинский «Основы конструирования и расчет химической аппаратуры», Москва, 1963, с.297), состоящая из круга. Данная конструкция не регулирует вход жидкости и прижимается болтами.

Наиболее близким аналогом изобретения является US 2723041 А, кл. B65D 39/04, 08.11.1955, из которого известна универсальная крышка, содержащая круг с карманом. Данная крышка также не регулирует вход жидкости и не плотно закрывает емкость.

Изобретение направлено на устранение данных недостатков.

Техническим результатом изобретения является обеспечение регулировки входного отверстия и плотного закрытия емкости.

Достигается это тем, что универсальная крышка выполнена по форме круга с карманом, карман заполнен водой и имеет овальную и две параллельные косые стенки, причем крышка вставляется в емкость с возможностью поворота вокруг оси для регулирования входного отверстия овальной стенкой.

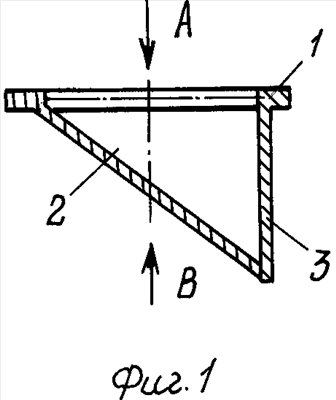

На фиг.1 изображена универсальная крышка в разрезе. На фиг.2 – вид сверху на крышку. На фиг.3 – вид снизу на крышку. На фиг.4 – крышка, вставленная в емкость.

Универсальная крышка состоит из круга 1, двух косых стенок 2, расположенных параллельно, и овальной 3.

Универсальная крышка работает следующим образом.

Крышка вставляется в емкость 4 и поворачивается вокруг оси, тем самым она регулирует входное отверстие 5 овальной стенкой 3, а налитая в карман вода плотно прижимает ее.

Формула изобретения

Универсальная крышка, выполненная по форме круга с карманом, отличающаяся тем, что карман заполнен водой и имеет овальную и две параллельные косые стенки, причем крышка вставляется в емкость с возможностью поворота вокруг оси для регулирования входного отверстия овальной стенкой.

РИСУНКИ
