Патент на изобретение №2317158

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2317158 (13) C2
(51) МПК

B08B9/057 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – действует

(21), (22) Заявка: 2006100604/12, 10.01.2006

(24) Дата начала отсчета срока действия патента:

10.01.2006

(43) Дата публикации заявки: 27.07.2007

(46) Опубликовано: 20.02.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2103596 C1, 27.01.1998. RU 2204446 C2, 20.05.2003. GB 1388426 A, 26.03.1975.

Адрес для переписки:

453251, Республика Башкортостан, г. Салават, ул. Островского, 71, кв.117, А.В.Гейко

(72) Автор(ы):

Оськин Юрий Владимирович (RU),
Ягофаров Асхат Ахатович (RU),
Тишин Алексей Сергеевич (RU),
Германов Андрей Алексеевич (RU),
Олийчук Игорь Анатольевич (RU),
Гейко Алексей Владимирович (RU),
Ракаев Камиль Мансурович (RU)

(73) Патентообладатель(и):

Оськин Юрий Владимирович (RU),
Ягофаров Асхат Ахатович (RU),
Тишин Алексей Сергеевич (RU),
Германов Андрей Алексеевич (RU),
Олийчук Игорь Анатольевич (RU),
Гейко Алексей Владимирович (RU),
Ракаев Камиль Мансурович (RU)

(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ПОТОЧНЫХ СРЕДСТВ

(57) Реферат:

Изобретение относится к устройствам для эксплуатации магистральных трубопроводов и может быть использовано в газовой и нефтяной промышленности для извлечения из магистральных трубопроводов очистных элементов, средств дефектоскопии и других поточных снарядов. Устройство содержит камеру приема со штуцерами для подвода и отвода продукта, концевой затвор и лоток для извлечения поточных средств. Лоток выполнен с экраном ограничения хода поточных средств и фиксируется в пространстве камеры с помощью откидных стопоров, управляемых шатунно-коромысловым приводом, движение которых в развернутом состоянии ограничивается упором на коромысле, в свернутом состоянии – карманами экрана. Упор установлен так, чтобы остановка коромысла произошла после пересечения подвижными шарнирами, соединяющими коромысло с шатунами, линии, проходящей через ось коромысла и оси шатунов, соединяющих шатуны с откидными стопорами. Управление движением коромысла осуществляется механизмом, закрепленным в центре экрана. Устройство исключает возможность удара поточных средств о крышку затвора и обеспечивает безопасную эксплуатацию устройства. 2 з.п. ф-лы, 4 ил.

Изобретение относится к технике эксплуатации магистральных трубопроводов и может быть использовано в нефтяной и газовой промышленности для очистки магистральных трубопроводов и диагностики их внутреннего состояния.

Известно устройство для запуска и приема поточных средств при очистке и диагностике трубопроводов (патент RU №2103597, кл. В08В 9/04), содержащее камеры запуска и приема со штуцерами подвода и отвода продукта, снабженные эксцентрическим переходником, узлом гибкой связи и концевым затвором, состоящим из откидной крышки и откидных полухомутов, шарнирно соединенных между собой на одной оси в нижней части откидной крышки, а в верхней части стягиваемые одним винтом.

Известно устройство для запуска и приема поточных средств (патент RU №2129922, кл. В08В 9/04), содержащее камеры запуска и приема со штуцерами подвода и отвода продукта, концевой затвор, откидная крышка которого снабжена поворотным узлом и механизмом для герметичной фиксации, выполненным в виде установленных на корпусе затвора зажимных челюстей, с профилированными стяжными замковыми элементами.

Главным недостатком вышеперечисленных устройств является то, что крышка затвора открывается наружу, а это снижает надежность герметизации. Бывали случаи, когда очистные поточные средства, подходя на выходе к концевому затвору с максимальным давлением транспортирования, резко ударяли в него, выбивая крышку, что приводило к аварийной ситуации на магистрали.

Известно устройство для запуска и приема тел при эксплуатации трубопровода (а.с. SU №1694255, кл. В08В 9/04), содержащее камеры запуска и приема тел, имеющее неподвижный лоток со средством установки его по высоте для соосного соединения с трубопроводом, размещенный в нем подвижный вдоль него лоток с роликами для размещения в нем поточных средств, и трособлочную систему.

Недостатком этой конструкции является сложность извлечения подвижного лотка с поточным средством и невозможность использования его в камерах приема с затвором, открывающимся внутрь этого устройства.

В качестве наиболее близкого аналога выбрано устройство для запуска и приема поточных средств – патент RU №2103596, кл. В08В 9/04. Устройство содержит камеры запуска и приема со штуцерами для подвода и отвода продукта, в котором камера приема снабжена концевым затвором, состоящим из крышки и откидных полухомутов, стягиваемых винтом, лотком для извлечения поточных средств, эксцентрическим переходником и отводом для соединения с линейной частью трубопровода.

Однако данная конструкция также не обеспечивает надлежащей надежности и безопасности работы устройства.

Задачей настоящего изобретения является повышение эксплуатационной надежности и безопасности работы устройства.

Поставленная цель достигается тем, что в известном устройстве, включающем камеру приема со штуцерами для подвода и отвода продукта, концевой затвор и лоток для извлечения поточных средств, лоток камеры приема выполнен с экраном ограничения хода поточных средств. Экран фиксируется в пространстве камеры с помощью откидных стопоров, управляемых шатунно-коромысловым приводом. Ход откидных стопоров ограничивается в развернутом их состоянии упором на коромысле, в свернутом состоянии – карманами экрана. Упор установлен так, чтобы остановка коромысла произошла после пересечения подвижными шарнирами, соединяющими коромысло с шатунами, линии, проходящей через ось коромысла и оси шарниров, соединяющих стопора с шатунами. Это исключает случайное свертывание откидных стопоров и разблокировку лотка с экраном.

В центральной части экрана со стороны концевого затвора установлен механизм управления движением коромысла в виде шарнирно закрепленного кривошипа с пазом, связанного с коромыслом тягами и приводимого в движение захватом с Т-образным наконечником, и направляющих пластин, через которые Т-образный наконечник захвата вводится в паз кривошипа. Паз параллелен этим пластинам при развернутом состоянии стопоров и перпендикулярен по отношению к ним при свернутом состоянии стопоров.

Такая конструкция лотка исключает возможность удара поточных средств о внутреннюю поверхность крышки концевого затвора и обеспечивает безопасную эксплуатацию устройства.

Кроме того, в устройстве используется концевой затвор, открывающийся внутрь корпуса с автоматическим увеличением запирающего усилия и самоуплотняющийся избыточным давлением магистрали, что увеличивает надежность герметизации.

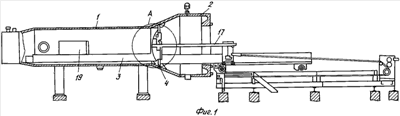

На фиг.1 изображена камера приема, общий вид в разрезе; на фиг.2 – выносной вид фиг.1; на фиг.3 – вид спереди экрана со стопорами в развернутом состоянии; на фиг.4 – вид спереди экрана со стопорами в свернутом состоянии.

Устройство приема поточных средств состоит из камеры приема 1 (фиг.1), со штуцерами для подачи и отвода продукта, снабженной концевым затвором 2, выполненным с использованием свидетельства на полезную модель №27666. На нижней внутренней поверхности камеры 1 смонтирован выдвижной лоток 3 для извлечения поточных средств, который устанавливается в камере 1 на таком расстоянии от концевого затвора 2, чтобы обеспечивалось свободное открывание крышки концевого затвора 2 внутрь камеры. На лотке 3 крепится экран 4 с ребром жесткости. Экран 4 (фиг.2) имеет карманы 5 для фиксации откидных стопоров 6. В центре экрана 4 со стороны затвора 2 шарнирно установлен кривошип 7 с пазом 8 и закреплены направляющие пластины 9 (фиг.3). Откидные стопоры 6 шарнирно связаны с коромыслом 10 шатунами 11. На коромысле 10 установлен упор 12 таким образом, чтобы остановка коромысла 10 произошла после пересечения шарнирами 13 линий, проходящих через ось 14 коромысла 10 и оси 15 шарниров, соединяющих стопора 6 с шатунами 11. На фиг.3 положение коромысла 10 и шатунов 11 в этот момент дополнительно показано в виде кинематических линий.

Кривошип 7 связан с коромыслом 10 тягами 16 (фиг.4) и приводится в движение захватом 17 с Т-образным наконечником 18 (фиг.2).

Устройство работает следующим способом.

Для установки лотка 3 с экраном 4 в камеру приема 1 захват 17 с Т-образным наконечником 18 вводят в паз 8 кривошипа 7 и поворачивают кривошип на 90 градусов. Паз 8 устанавливается перпендикулярно направляющим пластинам 9 (фиг.4). При этом тяги 16 приводят в движение коромысло 10, которое с помощью шатунов 11 вводит откидные стопоры 6 в карманы 5. Откидные стопоры 6 складываются и дают возможность установить лоток 3 с экраном 4 в камеру приема 1.

Для фиксации лотка 3 с экраном 4 в пространстве камеры приема 1 захват 17 с Т-образным наконечником 18 поворачивают в противоположную сторону на 90 градусов. При этом кривошип 7 посредством тяг 16 приводит в движение коромысло 10, через которое движение передается шатунам 11. Шатуны 11 начинают разворачивать откидные стопоры 6. Как только шарниры 13, соединяющие коромысло 10 с шатунами 11, пересекут линию, проходящую через неподвижную ось 14 коромысла и оси 15 шарниров, соединяющих стопора 6 с шатунами 11, упор 12, установленный на коромысле 10, упирается в кольцевое ребро жесткости экрана 4. Движение коромысла 10 прерывается, откидные стопоры 6 выходят из карманов 5 экрана 4 и лоток 3 с экраном 4 фиксируются в пространстве камеры приема 1. При этом паз 8 кривошипа 7 устанавливается параллельно направляющим пластинам 9 (фиг.3). Захват 17 вынимают из паза 8 и выводят из камеры приема 1, концевой затвор 2 закрывают и устройство включают в работу.

Когда поточное средство 19 (фиг.1) со всеми механическими включениями, осевшими в трубопроводе, приходит с большой скоростью в камеру приема 1, то попадает на лоток 3, ударяется в экран 4, инерционность движения гасится и поточное средство останавливается. После сброса давления концевой затвор 2 открывается, внутрь камеры вводится захват 17 с Т-образным наконечником 18 и вставляется в паз 8 кривошипа 7. Поворачивают кривошип 7 на 90 градусов с помощью захвата 17. Кривошип 7 через тяги 16 поворачивает коромысло 10, а шатуны 11 втягивают откидные стопоры 6 в карманы 5 экрана 4. При этом лоток 3 с экраном 4 разблокируется и извлекается из камеры приема 1, воздействуя на захват 17 любым известным способом.

Изобретение позволяет повысить надежность и безопасность эксплуатации устройства, что является одним из основных условий работы оборудования на магистральных трубопроводах. В настоящее время ведется подготовка для постановки на производство данного изделия.

Формула изобретения

1. Устройство для приема поточных средств, содержащее камеру приема со штуцерами для подвода и отвода продукта, концевой затвор, лоток для извлечения поточных средств, отличающееся тем, что лоток выполнен с экраном ограничения хода поточных средств и фиксируется в пространстве камеры с помощью откидных стопоров, управляемых шатунно-коромысловым приводом, движение которых в развернутом состоянии ограничивается упором на коромысле, в свернутом состоянии – карманами экрана, а упор установлен так, чтобы остановка коромысла произошла после пересечения подвижными шарнирами, соединяющими коромысло с шатунами, линии, проходящей через ось коромысла и оси шатунов, соединяющих шатуны с откидными стопорами, при этом управление движением коромысла осуществляется механизмом, закрепленным в центре экрана.

2. Устройство по п.1, отличающееся тем, что механизм управления движением коромысла выполнен в виде направляющих пластин и шарнирно установленного кривошипа с пазом, связанного тягами с коромыслом и приводимого в движение захватом с Т-образным наконечником.

3. Устройство по любому из пп.1 и 2, отличающееся тем, что паз кривошипа параллелен направляющим пластинам при развернутом состоянии откидных стопоров и перпендикулярен по отношению к ним при свернутом состоянии откидных стопоров.

РИСУНКИ
