Патент на изобретение №2317153

(54) ДОЖДЕВАЛЬНАЯ НАСАДКА

(57) Реферат:

Изобретение относится к сельскому хозяйству, в частности к дождевальным установкам или опрыскивателям, и может быть использовано для орошения сельскохозяйственных культур. Дождевальная насадка включает напорный трубопровод с соплом. К напорному трубопроводу при помощи кронштейнов крепится держатель, состоящий из двух половин, соединенных посредством болтовых соединений. В держателе закреплена с возможностью вращения вертикальная ось, проходящая через центр держателя. На верхнем свободном конце вертикальной оси жестко зафиксированы перпендикулярно к ней и крестообразно друг к другу две планки, на свободных концах которых закреплены чашеобразные паруса, которые позволяют вертикальной оси поворачиваться при воздействии на них ветра. К нижней части вертикальной оси, для поддержания дефлектора в вертикально-устойчивом положении, присоединены v-образные упругие элементы с роликами, опирающимися на внутренние стенки дефлектора и закрепленными на свободных концах v-образных упругих элементов. Дефлектор выполнен из упругого материала и имеет форму конуса, боковые стенки которого образованы из круга, разрезанного по радиусу до его центра и свернутого таким образом, чтобы в месте разреза боковые поверхности круга находили друг на друга. Дефлектор закреплен на вертикальной оси посредством крепежного v-образного упругого элемента, который одним концом жестко соединен с кромкой, образованной в месте разреза круга и расположенной внутри конуса дефлектора, а другим концом жестко закреплен на вертикальной оси. Для исключения вращения дефлектора 9 относительно держателя кромка, образованная в месте разреза круга и находящаяся на внешней части конуса дефлектора, жестко соединена с фиксирующей пластиной, в которой выполнен паз, в котором размещен горизонтальный стержень, жестко закрепленный в нижней части держателя. Благодаря такому креплению кромка вместе с фиксирующей пластиной может перемещаться в вертикальной плоскости и не может поворачиваться относительно вертикальной оси. В нижней части фиксирующей пластины установлена пружина, посредством которой подпружинен относительно фиксирующей пластины ролик, опирающийся на внутреннюю поверхность конуса дефлектора и прижимающий к боковой стенке конуса дефлектора кромку, образованную в месте разреза круга и находящуюся на внешней части конуса дефлектора. Крепежный v-образный упругий элемент и v-образные упругие элементы, служащие для поддержания дефлектора в вертикально-устойчивом положении, имеют одинаковые упругие свойства. Использование предлагаемой дождевальной насадки позволит предотвратить уменьшение дальности полета струи и площади орошения в направлении против ветра и обеспечит равномерное увлажнение орошаемого участка как при ветре, так и в безветренную погоду. 2 з.п. ф-лы, 6 ил.

Изобретение относится к сельскому хозяйству, в частности к дождевальным установкам или опрыскивателям, и может быть использовано для орошения сельскохозяйственных культур.

Известна короткоструйная дождевальная насадка с секторным поливом (авторское свидетельство СССР №1386110, кл. А01G 25/00, опубл. 07.04.1988 г. Бюл. №13 – аналог), содержащая согнутую трубку с щелевым отверстием, микрофлюгер, корпус, манжету, ограничитель и узел соединения.

Недостатком аналога является невозможность обеспечить равномерное увлажнение орошаемого участка как в безветренную погоду, так и при ветре, так как направление струи данной дождевальной насадки зависит от направления ветра.

Известна дождевальная насадка (авторское свидетельство СССР №1132860, кл. А01G 25/00, опубл. 07.01.1985 г. Бюл. №1 – прототип), включающая напорный трубопровод с соплом, дефлектор, напорокомпенсирующий механизм, выполненный в виде герметичной камеры с мембраной, пустотелые кронштейны, посредством которых герметичная камера сообщена с напорным трубопроводом.

Недостатком прототипа является то, что при повышении силы ветра у данной дождевальной насадки будет происходить уменьшение дальности полета струи и площади орошения в направлении против ветра, в результате чего не будет обеспечиваться равномерное увлажнение орошаемого участка.

Технической задачей изобретения является предотвращение уменьшения дальности полета струи и площади орошения в направлении против ветра и обеспечение равномерного увлажнения орошаемого участка как при ветре, так и в безветренную погоду.

Задача достигается тем, что в дождевальную насадку, включающую напорный трубопровод с соплом, дефлектор и кронштейны, закрепленные на напорном трубопроводе, согласно изобретению в верхней части кронштейнов установлен держатель, в котором закреплена с возможностью вращения вертикальная ось, на верхнем свободном конце которой жестко зафиксированы перпендикулярно к вертикальной оси и крестообразно друг к другу две планки, на свободных концах которых закреплены чашеобразные паруса, а к нижней части вертикальной оси, для поддержания дефлектора в вертикально-устойчивом положении, присоединены v-образные упругие элементы, которые имеют ролики, опирающиеся на внутренние стенки дефлектора, причем дефлектор выполнен из упругого материала и имеет форму конуса, боковые стенки которого образованы из круга, разрезанного по радиусу до его центра и свернутого таким образом, чтобы в месте разреза боковые поверхности круга находили друг на друга, при этом дефлектор закреплен на вертикальной оси посредством крепежного v-образного упругого элемента, который одним концом жестко соединен с кромкой, образованной в месте разреза круга и расположенной внутри дефлектора, а другим концом жестко закреплен на вертикальной оси, кроме того, для исключения вращения дефлектора относительно держателя кромка, образованная в месте разреза круга и находящаяся на внешней части дефлектора, жестко соединена с фиксирующей пластиной, в которой выполнен паз, причем в пазе размещен горизонтальный стержень, жестко закрепленный в нижней части держателя, кроме того, задача достигается тем, что в нижней части фиксирующей пластины установлен подпружиненный относительно данной пластины ролик, опирающийся на внутреннюю поверхность дефлектора и прижимающий к боковой стенке дефлектора кромку, образованную в месте разреза круга и находящуюся на внешней части дефлектора, кроме того, задача достигается тем, что крепежный v-образный упругий элемент и v-образные упругие элементы, служащие для поддержания дефлектора в вертикально-устойчивом положении, имеют одинаковые упругие свойства.

Отличия предлагаемой дождевальной насадки от прототипа заключаются в том, что в верхней части кронштейнов установлен держатель, в котором закреплена с возможностью вращения вертикальная ось, на верхнем свободном конце которой жестко зафиксированы перпендикулярно к вертикальной оси и крестообразно друг к другу две планки, на свободных концах которых закреплены чашеобразные паруса, обеспечивающие поворот вертикальной оси при воздействии на них ветра. К нижней части вертикальной оси, для поддержания дефлектора в вертикально-устойчивом положении, присоединены v-образные упругие элементы с роликами, опирающимися на внутренние стенки дефлектора. Причем дефлектор выполнен из упругого материала и имеет форму конуса, боковые стенки которого образованы из круга, разрезанного по радиусу до его центра и свернутого таким образом, чтобы в месте разреза боковые поверхности круга находили друг на друга. При этом дефлектор закреплен на вертикальной оси посредством крепежного v-образного упругого элемента, который одним концом жестко соединен с кромкой, образованной в месте разреза круга и расположенной внутри конуса дефлектора, а другим концом жестко закреплен на вертикальной оси. Для исключения вращения дефлектора относительно держателя кромка, образованная в месте разреза круга и находящаяся на внешней части конуса дефлектора, жестко соединена с фиксирующей пластиной, в которой выполнен паз, в котором размещен горизонтальный стержень, жестко закрепленный в нижней части держателя. Благодаря такому креплению конуса дефлектора при воздействии ветра на чашеобразные паруса вертикальная ось будет поворачиваться вместе с кромкой, расположенной внутри конуса дефлектора, а другая кромка, находящаяся на внешней части конуса дефлектора, вместе с фиксирующей пластиной будет перемещаться в вертикальной плоскости, в результате чего разворачиваются стенки конуса дефлектора, что приведет к увеличению угла при вершине конуса дефлектора, а следовательно, струи воды будут разбрызгиваться под более меньшим углом к горизонту, что будет способствовать увеличению сопротивления ветру и дальности разбрызгивания в направлении “против ветра”. Также в нижней части фиксирующей пластины установлен подпружиненный относительно данной пластины ролик, опирающийся на внутреннюю поверхность конуса дефлектора и прижимающий к боковой стенке конуса дефлектора кромку, образованную в месте разреза круга и находящуюся на внешней части дефлектора. Кроме того, крепежный v-образный упругий элемент и v-образные упругие элементы, служащие для поддержания дефлектора в вертикально-устойчивом положении, имеют одинаковые упругие свойства.

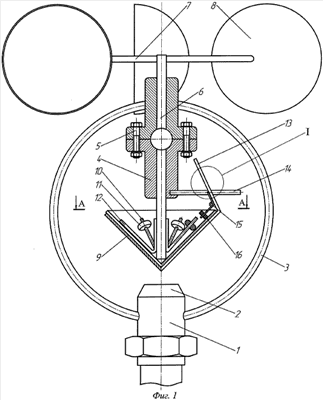

На фиг.1 представлен общий вид дождевальной насадки в положении “без воздействия ветра на чашеобразные паруса”; на фиг.2 – то же, в положении “при воздействии ветра на чашеобразные паруса”; на фиг.3 – разрез А-А на фиг.1; на фиг.4 – конус дефлектора в аксонометрии; на фиг.5 – узел I на фиг.1; на фиг.6 – вид Б на фиг.5.

Дождевальная насадка (фиг.1-2) включает напорный трубопровод 1 с соплом 2. К напорному трубопроводу 1 при помощи кронштейнов 3 крепится держатель 4, состоящий из двух половин, соединенных посредством болтовых соединений 5. В держателе 4 закреплена с возможностью вращения вертикальная ось 6, проходящая через центр держателя 4. На верхнем свободном конце вертикальной оси 6 жестко зафиксированы перпендикулярно к ней и крестообразно друг к другу две планки 7, на свободных концах которых закреплены чашеобразные паруса 8, которые позволяют вертикальной оси 6 поворачиваться при воздействии на них ветра. К нижней части вертикальной оси 6, для поддержания дефлектора 9 в вертикально-устойчивом положении, присоединены v-образные упругие элементы 10 с роликами 11, опирающимися на внутренние стенки дефлектора 9 и закрепленными на свободных концах v-образных упругих элементов 10 (фиг.1-3). При этом дефлектор 9 выполнен из упругого материала и имеет форму конуса, боковые стенки которого образованы из круга, разрезанного по радиусу до его центра и свернутого таким образом, чтобы в месте разреза боковые поверхности круга находили друг на друга (фиг.4). Причем дефлектор 9 закреплен на вертикальной оси 6 посредством крепежного v-образного упругого элемента 12, который одним концом жестко соединен с кромкой, образованной в месте разреза круга и расположенной внутри конуса дефлектора 9, а другим концом жестко закреплен на вертикальной оси 6. Для исключения вращения дефлектора 9 относительно держателя 4 кромка, образованная в месте разреза круга и находящаяся на внешней части конуса дефлектора 9, жестко соединена с фиксирующей пластиной 13, в которой выполнен паз, в котором размещен горизонтальный стержень 14 (фиг.5-6), жестко закрепленный в нижней части держателя 4. Благодаря такому креплению кромка вместе с фиксирующей пластиной 13 может перемещаться в вертикальной плоскости и не может поворачиваться относительно вертикальной оси. В нижней части фиксирующей пластины 13 установлена пружина 15, посредством которой подпружинен относительно фиксирующей пластины 13 ролик 16, опирающийся на внутреннюю поверхность конуса дефлектора 9 и прижимающий к боковой стенке конуса дефлектора 9 кромку, образованную в месте разреза круга и находящуюся на внешней части конуса дефлектора 9. Крепежный v-образный упругий элемент 12 и v-образные упругие элементы 10, служащие для поддержания дефлектора 9 в вертикально-устойчивом положении, имеют одинаковые упругие свойства.

Дождевальная насадка работает следующим образом.

Вода под давлением проходит по напорному трубопроводу 1, выходит через сопло 2, ударяется о дефлектор 9, разбрызгивается под определенным углом к горизонту, орошая участок (фиг.1). При воздействии ветра на чашеобразные паруса 8 происходит поворот вертикальной оси 6 (фиг.2). При этом кромка, образованная в месте разреза круга и расположенная внутри конуса дефлектора 9, также поворачивается вместе с вертикальной осью 6, это происходит вследствие того, что данная кромка жестко соединена с одним концом крепежного v-образного упругого элемента 12, другой конец которого жестко закреплен на вертикальной оси 6. Причем при повороте вертикальной оси 6 поворота дефлектора 9 относительно держателя 4 не происходит, так как другая кромка, находящаяся на внешней части конуса дефлектора 9, жестко соединена с фиксирующей пластиной 13, в которой выполнен паз, в котором размещен горизонтальный стержень 14, жестко закрепленный в нижней части держателя 4. Благодаря такому креплению кромка вместе с фиксирующей пластиной 13 может перемещаться в вертикальной плоскости и не может поворачиваться относительно вертикальной оси. Таким образом, при повороте вертикальной оси 6 вместе с ней поворачивается кромка, расположенная внутри конуса дефлектора 9, а другая кромка, находящаяся на внешней части конуса дефлектора 9, вместе с фиксирующей пластиной 13 будет перемещаться в вертикальной плоскости, в результате чего разворачиваются стенки конуса дефлектора 9, что приведет к увеличению угла при вершине конуса дефлектора 9, а следовательно, струи воды будут разбрызгиваться под более меньшим углом к горизонту, что будет способствовать увеличению сопротивления ветру и дальности разбрызгивания в направлении “против ветра”. Причем чем сильнее воздействие ветра на чашеобразные паруса 8, тем в большей степени происходит разворачивание стенок конуса дефлектора 9, а следовательно, вода будет разбрызгиваться еще под более меньшим углом к горизонту, тем самым радиус полива с ветреной стороны уменьшаться не будет. В процессе поворота вертикальной оси 6 и разворачивания стенок конуса дефлектора 9 ролики 11, закрепленные на свободных концах v-образных упругих элементов 10, перекатываются по внутренней поверхности конуса дефлектора 9, при этом v-образные упругие элементы 10 разгибаются и поддерживают тем самым дефлектор 9 в вертикально-устойчивом положении (фиг.2). После окончания воздействия ветра на чашеобразные паруса 8 конус дефлектора 9 за счет своей упругости принимает первоначальное свернутое положение, поворачивая вертикальную ось 6 в исходное положение. В процессе сворачивании стенок конуса дефлектора 9 угол при вершине конуса уменьшается до первоначального значения и вода снова разбрызгивается под первоначальным углом к горизонту. Также одновременно со сворачиванием конуса дефлектора 9 и поворотом вертикальной оси 6 в исходное положение ролики 11 перекатываются по внутренней поверхности конуса дефлектора 9, при этом v-образные упругие элементы 10 сгибаются, переходя в первоначальное положение (фиг.1), и поддерживают тем самым дефлектор 9 в вертикально-устойчивом положении. При новом воздействии ветра на чашеобразные паруса 8 процесс повторяется. Конус дефлектора 9 поддерживается в вертикально-устойчивом положении благодаря тому, что крепежный v-образный упругий элемент 12 и v-образные упругие элементы 10 имеют одинаковые упругие свойства.

Использование предлагаемой дождевальной насадки позволит предотвратить уменьшение дальности полета струи и площади орошения в направлении против ветра и обеспечит равномерное увлажнение орошаемого участка как при ветре, так и в безветренную погоду.

Формула изобретения

1. Дождевальная насадка, включающая напорный трубопровод с соплом, дефлектор и кронштейны, закрепленные на напорном трубопроводе, отличающаяся тем, что в верхней части кронштейнов установлен держатель, в котором закреплена с возможностью вращения вертикальная ось, на верхнем свободном конце которой жестко зафиксированы перпендикулярно к вертикальной оси и крестообразно друг к другу две планки, на свободных концах которых закреплены чашеобразные паруса, а к нижней части вертикальной оси, для поддержания дефлектора в вертикально-устойчивом положении, присоединены v-образные упругие элементы, которые имеют ролики, опирающиеся на внутренние стенки дефлектора, причем дефлектор выполнен из упругого материала и имеет форму конуса, боковые стенки которого образованы из круга, разрезанного по радиусу до его центра и свернутого таким образом, чтобы в месте разреза боковые поверхности круга находили друг на друга, при этом дефлектор закреплен на вертикальной оси посредством крепежного v-образного упругого элемента, который одним концом жестко соединен с кромкой, образованной в месте разреза круга и расположенной внутри дефлектора, а другим концом жестко закреплен на вертикальной оси, кроме того, для исключения вращения дефлектора относительно держателя, кромка, образованная в месте разреза круга и находящаяся на внешней части дефлектора, жестко соединена с фиксирующей пластиной, в которой выполнен паз, причем в пазе размещен горизонтальный стержень, жестко закрепленный в нижней части держателя.

2. Дождевальная насадка по п.1, отличающаяся тем, что в нижней части фиксирующей пластины установлен подпружиненный относительно данной пластины ролик, опирающийся на внутреннюю поверхность дефлектора и прижимающий к боковой стенке дефлектора кромку, образованную в месте разреза круга и находящуюся на внешней части дефлектора.

3. Дождевальная насадка по п.1, отличающаяся тем, что крепежный v-образный упругий элемент и v-образные упругие элементы, служащие для поддержания дефлектора в вертикально-устойчивом положении, имеют одинаковые упругие свойства.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
